3214W-1-203E

厂牌: BOURNS
产品描述: 20KΩ ±10% 250mW ±100ppm/℃ 线性 300V SMD 贴片安装 5.3mm(高度)
供应商型号: 26M-3214W-1-203E
供应商: 云汉优选
标准整包数: 1

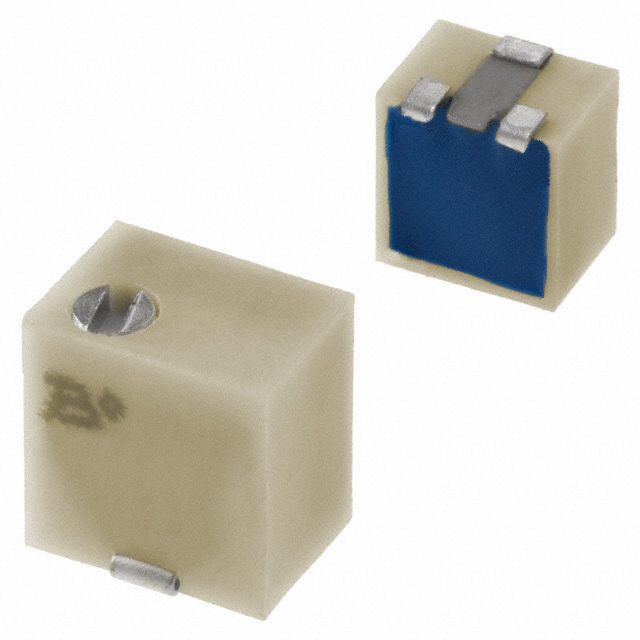

BOURNS 电位器及其他可变电阻器 3214W-1-203E

3214W-1-203E概述

    # 电子元器件产品技术手册:Bourns 3214W型号微调电位器

    产品简介


    Bourns 3214W型号是一款微调电位器,它集成了表面贴装设计,适合在多转应用中使用。这款产品主要功能在于精确调节电阻值,广泛应用于工业控制、医疗设备、通信系统等领域。其独特的设计使其成为对精度要求极高的电子系统中的理想选择。

    技术参数


    - 标准电阻范围:10 欧姆至 2 兆欧
    - 电阻容差:±10%(标准)
    - 绝对最小电阻:1% 或 2.0 欧姆(以较高者为准)
    - 接触电阻变化:最大 3% 或 3 欧姆
    - 分辨率:基本无限
    - 绝缘电阻:≥100 兆欧(500 VDC)
    - 介电强度:海拔0米下为600 VAC(1分钟)
    - 调整角度:标准为5圈
    - 环境特性
    - 功率额定值(最大300伏):在85°C时为0.25瓦,在150°C时为0瓦
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 机械和物理特性
    - 调节扭矩:最大180 g-cm
    - 重量:约0.01盎司
    - 尺寸:3214W型尺寸

    产品特点和优势


    - 表面贴装设计:方便自动化生产和组装,提高生产效率。
    - 卤素自由:满足RoHS标准,对环境友好。
    - 密封设计:耐受板清洗过程,适用于恶劣工作环境。
    - 多圈调节:5圈的设计提供了更高的调节精度。
    - 高可靠性:符合工业标准,适合工业控制和其他关键应用。

    应用案例和使用建议


    Bourns 3214W型号微调电位器广泛应用于各种需要精确电阻调节的应用中。例如,在工业控制系统中,通过调节电压或电流来实现不同电路参数的调整;在医疗设备中,用于精确设置治疗参数;在通信系统中,确保信号传输的一致性和稳定性。
    使用建议
    1. 在使用过程中注意环境温度,避免长时间在极端高温环境下工作,以免影响寿命。
    2. 定期检查并维护产品,确保其正常运行。
    3. 在安装前仔细阅读手册,遵循正确的安装流程,确保最佳效果。

    兼容性和支持


    Bourns 3214W型号微调电位器与多种标准SMD脚座兼容,可轻松集成到现有的电路设计中。此外,制造商提供详尽的技术支持和维护服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 调节后电阻值不稳定 | 确保安装正确,避免过度拧动 |
    | 电阻值读数不准确 | 检查连接线路是否良好,更换可能损坏的连接线 |
    | 长时间使用后出现故障 | 更换产品,检查是否超出使用寿命或工作环境要求超出规定范围 |

    总结和推荐


    Bourns 3214W型号微调电位器以其高精度、良好的密封性和环保特性,在多个行业中表现出色。其广泛的应用范围和强大的技术支持使其成为同类产品中的佼佼者。因此,对于那些对精密电阻调节有严格要求的应用,我们强烈推荐使用Bourns 3214W型号微调电位器。

3214W-1-203E参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 5.3mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3214W-1-203E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3214W-1-203E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3214W-1-203E 3214W-1-203E数据手册

3214W-1-203E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.71
10+ ¥ 9.22
100+ ¥ 8.27
250+ ¥ 7.27
库存: 127
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 10.71
