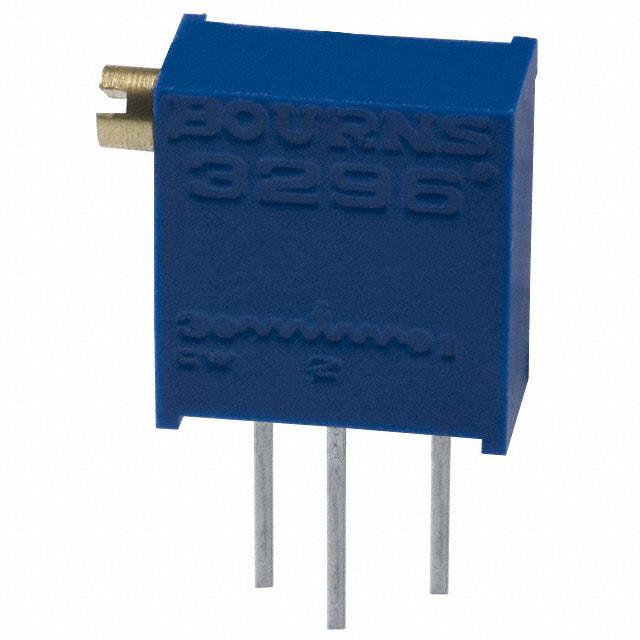

3296Z-1-504LF

厂牌: BOURNS
产品描述: 500KΩ ±10% 500mW ±100ppm/℃ 通孔安装 10.03mm(高度)
供应商型号: 3296Z-1-504LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3296Z-1-504LF

3296Z-1-504LF概述


    产品简介


    3296 - 3/8" Square Trimpot® 是一种多圈、炭膜、工业级密封型电位计(potentiometer),主要用于调节电路中的电阻值。该产品具备多种封装形式和终端样式,支持不同电压和温度环境下的精确调节。广泛应用于各种需要精密调节的应用场合,如电子仪器仪表、通信设备和工业控制系统。

    技术参数


    - 基本电气特性
    - 电阻范围:10 欧姆到 2 兆欧
    - 电阻容差:±10%
    - 绝缘电阻:最小 1,000 兆欧
    - 介质强度:海平面 900 VAC,70,000 英尺高度 350 VAC
    - 环境特性
    - 温度范围:-55°C 至 +125°C
    - 振动:20 G
    - 冲击:100 G
    - 负载寿命:1,000 小时 @ 0.5 瓦特,70°C
    - 旋转寿命:200 周期
    - 物理特性
    - 扭矩:最大 3.0 盎司英寸
    - 重量:0.03 盎司
    - 标记:制造商商标、电阻代码、接线图、日期代码、型号编号及样式

    产品特点和优势


    - 密封设计:采用斜角密封设计,提供优异的防潮和防尘能力。
    - 认证标准:符合 MIL-R-22097 和 MIL-R-39035 标准,确保产品在严苛环境下也能可靠工作。
    - 多终端样式:提供五种不同的终端样式,方便安装和配置。
    - 可定制:支持通过调整以适应特定应用需求,提供更高灵活性。
    - 环保合规:RoHS 合规版本,符合严格的环保标准。

    应用案例和使用建议


    - 应用案例:在高可靠性系统中,如航空电子设备、医疗仪器和高端工业自动化设备中,该产品被用于精密电压和电流调节。
    - 使用建议:考虑到负载寿命和旋转寿命,建议在设备运行期间定期检查以确保最佳性能。此外,在高温环境中使用时,注意保持良好的散热措施。

    兼容性和支持


    - 兼容性:该产品与其他电子元件具有良好的兼容性,适用于广泛的电路设计。
    - 支持和维护:厂商提供详细的用户指南和技术支持服务,用户可以通过官网获取最新的产品文档和技术资料。

    常见问题与解决方案


    - 问题 1:如何更换调整工具?
    - 解决方案:请参考产品手册中的详细步骤进行更换。对于型号 H-90 的调整工具,可以联系厂家购买替换件。

    - 问题 2:如何判断产品是否达到最佳状态?
    - 解决方案:使用万用表测量电阻值,确保在额定范围内。如果发现偏差较大,可能需要进行重新校准。

    总结和推荐


    综上所述,3296 - 3/8" Square Trimpot® 是一款高性能、高可靠性的精密电位计,具备优良的密封性能和多种终端样式,适用于各种严苛的应用环境。它具有出色的环境耐受性和长时间稳定的工作表现,是需要高精度调节应用的理想选择。我们强烈推荐使用此产品。

3296Z-1-504LF参数

参数
电阻值 500KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296Z-1-504LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296Z-1-504LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296Z-1-504LF 3296Z-1-504LF数据手册

3296Z-1-504LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 9.52
100+ ¥ 9.2
500+ ¥ 9.04
3000+ ¥ 8.96
库存: 1000
起订量: 50 增量: 100
交货地:
最小起订量为:50
合计: ¥ 476
直接购买
加入购物车
