93R1A-R22-A05L

厂牌: BOURNS
产品描述: 100Ω ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 2321801
供应商: 海外现货
标准整包数: 1

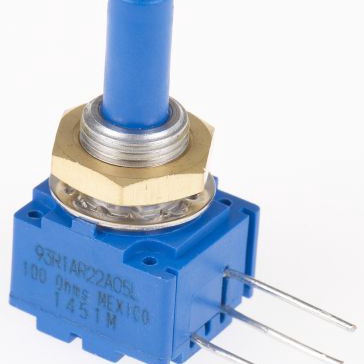

BOURNS 电位器及其他可变电阻器 93R1A-R22-A05L

93R1A-R22-A05L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8˝ Square Single-Turn Panel Control
    本系列控制器是Bourns公司生产的单圈面板控制电位器,适用于各种电子设备。它们具有多种引脚配置和材料选项,包括金属或塑料轴,适合于不同的应用场景。这些电位器主要应用于汽车、工业自动化、消费电子等领域,能够提供精确的电位调节和电路隔离。

    技术参数


    - 电阻范围:
    - 线性旋钮(A, B, E, H):1 KΩ至1 MΩ
    - 音频旋钮(C, D, F, G, S, T):1 KΩ至1 MΩ
    - 电阻容差:
    - ±10% 或 ±20%
    - ±5% 或 ±10%
    - 绝缘电压(海平面):1,500 VAC
    - 70,000英尺高度:500 VAC
    - 功率等级:
    - 单节组装:
    - 线性旋钮:1瓦(+70°C)
    - 音频旋钮:0.5瓦(+70°C)
    - 多节组装:
    - 线性旋钮:0.5瓦/节(+70°C)
    - 音频旋钮:0.25瓦/节(+70°C)
    - 操作温度范围:-40°C至+125°C
    - 振动耐受:15G
    - 冲击耐受:30G
    - 环境湿度:50%相对湿度

    产品特点和优势


    - 引脚配置多样性:根据具体应用需求,可以选择不同的引脚配置。
    - 几乎无限的电气隔离:确保信号传输的高精度和稳定性。
    - 多种材料选择:提供金属和塑料轴选项,以适应不同应用场景。
    - 符合RoHS标准:无有害物质,环保安全。

    应用案例和使用建议


    - 应用场景:常用于汽车仪表盘、工业控制系统、家用电器等。
    - 使用建议:在高温环境下使用时,需注意温度系数,建议通过散热措施降低温度影响。对于频繁旋转的应用场景,建议定期检查和维护以确保长期稳定运行。

    兼容性和支持


    - 兼容性:与各种PCB板设计兼容,可通过简单的焊接或接线方式安装。
    - 支持和维护:Bourns公司提供详尽的技术支持和维修服务,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题1:电位器在高湿度环境中性能下降。
    - 解决方案:建议使用带有防潮功能的密封外壳,或者定期清洁保养以保持良好性能。

    - 问题2:电位器在长时间使用后出现接触不良。
    - 解决方案:定期更换磨损严重的部件,确保电位器内部干净无尘。

    总结和推荐


    Model 91, 92, 93, 94 & 95电位器凭借其优良的设计、丰富的功能以及广泛的适用性,在众多应用场景中表现卓越。尤其是在需要高精度调节和良好电气隔离的应用场合,这些电位器表现出色。因此,强烈推荐这些产品用于需要高性能电位调节的电子设备中。
    综上所述,Bourns公司的Model 91, 92, 93, 94 & 95系列电位器以其卓越的性能、多样化的配置以及可靠的支持体系,无疑是您理想的选择。

93R1A-R22-A05L参数

参数
电阻值 100Ω
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

93R1A-R22-A05L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93R1A-R22-A05L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93R1A-R22-A05L 93R1A-R22-A05L数据手册

93R1A-R22-A05L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.5104
3+ ¥ 43.4889
5+ ¥ 41.8162
10+ ¥ 40.1436
20+ ¥ 37.4673
50+ ¥ 36.7983
250+ ¥ 36.1292
500+ ¥ 36.1292
库存: 807
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.51
