3386P-1-202TLF

厂牌: BOURNS
产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 300V 通孔安装 4.83mm(高度)
供应商型号: 3386P-1-202TLF-ND
供应商: Digi-Key
标准整包数: 1

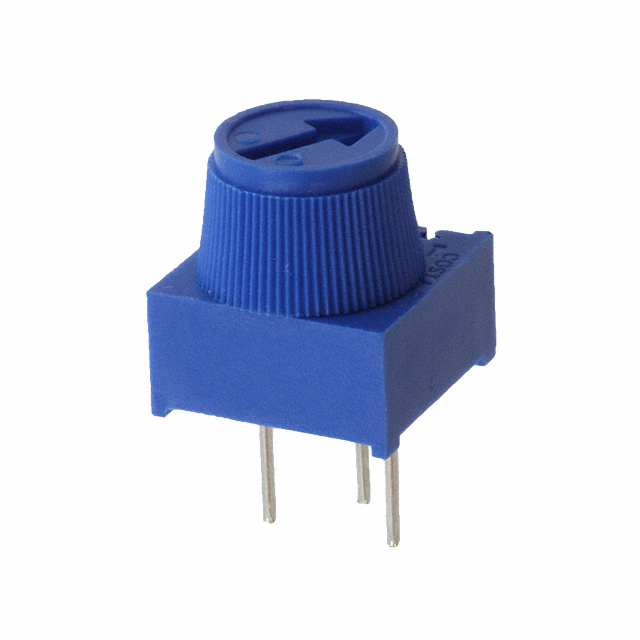

BOURNS 电位器及其他可变电阻器 3386P-1-202TLF

3386P-1-202TLF概述


    产品简介


    型号:3386 Trimpot® Trimming Potentiometer
    3386 Trimpot® 是一款单圈/精密/工业密封型可调电位器。它主要用于调节电路中的电阻值,适用于广泛的电子设备和应用领域,如自动化控制系统、消费电子产品、通信设备等。产品提供多种终端样式(如F、P、H、W、X),并可选配旋钮以方便手指调节,也可选择加长轴或十字槽转子。

    技术参数


    - 标准电阻范围: 10 欧姆至 2 兆欧
    - 电阻容差: ±10%
    - 绝对最小电阻: ≤2 欧姆
    - 接触电阻变化: ≤2% 或 ≤3 欧姆(取较大者)
    - 可调性:
    - 电压分压器: ±0.05%
    - 滑动变阻器: ±0.15%
    - 分辨率: 无限
    - 绝缘电阻: 1000 兆欧(500 VDC)
    - 击穿电压:
    - 海平面: 900 VAC
    - 70000 英尺: 350 VAC
    - 调整角度: 280 度(标称)
    - 环境特性:
    - 功率等级: 0.5 瓦(最高 300 V,85°C)
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 物理特性:
    - 机械角度: 310 度(标称)
    - 转矩: ≤5.0 盎司·英寸
    - 止动强度: ≥15.0 盎司·英寸
    - 终端: 可焊引脚
    - 重量: 0.03 盎司
    - 符合 UL 94V-0 阻燃等级

    产品特点和优势


    - 单圈/精密/工业密封设计: 这些特点使得3386 Trimpot®在严苛环境中仍能保持稳定性和可靠性。
    - 多种安装选项: 包括顶部调节和侧面调节模型,提供更灵活的应用选择。
    - 易于集成: 可通过标准封装(管装、带状卷盘)轻松集成到生产线上。
    - 环境适应性强: 适合极端温度和湿度条件,具备出色的耐振动和冲击能力。
    - RoHS 合规: 符合环保要求,是无铅版本。

    应用案例和使用建议


    - 自动化控制系统: 用于调节伺服系统的电阻值。
    - 通信设备: 在无线通讯模块中实现精确的电阻控制。
    - 消费电子产品: 如电视、音响设备中的音量调节功能。

    使用建议:
    - 在高振动环境下使用时,确保安装稳固,避免松动导致性能下降。
    - 对于高温应用,建议限制电流以防止过热。
    - 定期检查电气连接点,以确保良好接触,防止接触不良导致电阻值不稳定。

    兼容性和支持


    - 兼容性: 与常见的工业和消费级电路板兼容,便于集成到现有系统中。
    - 支持和服务: 厂商提供详尽的技术文档和支持服务,包括在线论坛、电话和技术支持热线。可通过咨询工厂获取其他可用选项。

    常见问题与解决方案


    - Q: 产品无法正常工作
    - A: 检查焊接点是否有松动,确保所有接线正确且连接紧密。
    - Q: 旋转过程中出现卡顿
    - A: 确保在无尘环境下使用,定期清洁电位器以避免灰尘和污垢堆积。
    - Q: 电阻值波动大
    - A: 检查连接电缆是否有断路或短路,确认所有部件连接可靠且电源稳定。

    总结和推荐


    3386 Trimpot® 是一款高度可靠的可调电位器,具备优良的性能参数和环境适应性,适合多种应用场景。其多样化的设计和丰富的功能使其成为市场上颇具竞争力的产品之一。无论是自动化控制系统还是消费电子设备,该产品均表现出色。总体而言,强烈推荐使用该产品,特别是在需要高精度和长期稳定性的场合。

3386P-1-202TLF参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386P-1-202TLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386P-1-202TLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386P-1-202TLF 3386P-1-202TLF数据手册
