首页  >  产品百科  >  6539S-1-102

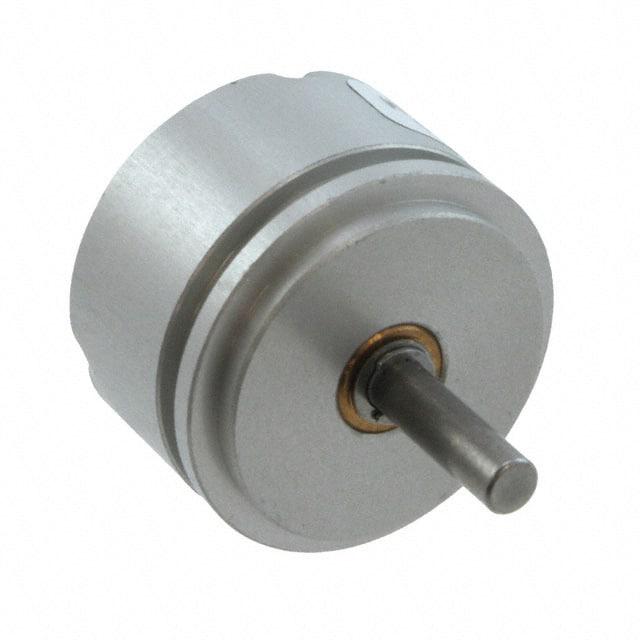

6539S-1-102

厂牌: BOURNS
产品描述: 1KΩ ±15% 1W ±500ppm/℃ 线性 500V(DC) 伺服安装 12.1mm(长度)*28.58mm(高度)
供应商型号: 1700944
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 6539S-1-102

6539S-1-102概述

    精密电位器6539/6639技术手册

    产品简介


    精密电位器(Potentiometer)是一种常见的电子元件,主要用于调节电压、电流或电阻。6539/6639系列由BOURNS公司生产,适用于广泛的工业和消费应用场合。这些电位器具备高精度和优良的机械性能,使其成为各种高要求应用场景的理想选择。

    技术参数


    | 特性 | 6539伺服安装 | 6639轴套安装 |
    |
    | 标准阻值范围 | 1K到100K欧姆 | 1K到100K欧姆 |
    | 总电阻容差 | ±15% | ±15% |
    | 独立线性度 | ±2.0% | ±2.0% |
    | 有效电气角度 | 340° +3° | 340° +3° |
    | 终端电压 | 最大0.5% | 最大0.5% |
    | 输出平滑度 | 0.1% | 0.1% |
    环境和电气特性:
    - 操作温度范围:6539:+1°C至+125°C;6639:-40°C至+125°C
    - 绝缘电阻:最小500兆欧
    - 振动耐受性:15G
    - 冲击耐受性:50G
    - 负载寿命:1000小时,1瓦
    - 旋转寿命:无负载情况下1000万次旋转

    产品特点和优势


    1. 高精度:具有几乎无限的分辨率和线性度,确保了出色的精度。
    2. 长寿命:6539/6639电位器设计具有超过1000万次旋转的寿命。
    3. 坚固耐用:采用高品质材料制成,确保长期稳定性和可靠性。
    4. 成本效益:设计节省空间,降低了整体系统成本。
    5. 非标准功能:可提供定制化选项,满足特定需求。

    应用案例和使用建议


    6539/6639电位器广泛应用于工业自动化控制、测试测量设备、医疗仪器等领域。例如,在自动化生产线中用于调整电动机速度或压力控制。使用建议包括定期检查和校准以确保精度,特别是在高湿度和极端温度环境中使用时需注意保护。

    兼容性和支持


    该系列产品与大多数标准接口兼容。BOURNS公司提供详尽的技术支持和售后服务,确保用户能够高效利用产品。

    常见问题与解决方案


    - 问题:如何正确焊接电位器?
    - 解答:使用不超过370°C的手动焊接或260°C的波峰焊接,建议使用96.5Sn/3.0Ag/0.5Cu焊锡。
    - 问题:电位器的温度系数是多少?
    - 解答:在存储温度范围内为±500ppm/°C。

    总结和推荐


    6539/6639系列精密电位器凭借其高精度、长寿命和良好的稳定性,是各类高精度应用的理想选择。对于需要高可靠性和精确度的应用场景,我们强烈推荐使用该系列产品。同时,用户应根据具体应用场景进行适当调整,确保最佳性能。

6539S-1-102参数

参数
电阻值 1KΩ
精度 ±15%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 12.1mm(长度)*28.58mm(高度)
安装方式 伺服安装
零件状态 在售
包装方式 散装

6539S-1-102厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6539S-1-102数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6539S-1-102 6539S-1-102数据手册

6539S-1-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 341.257
2+ ¥ 327.6068
3+ ¥ 305.7663
5+ ¥ 305.7663
10+ ¥ 300.3062
20+ ¥ 294.8461
50+ ¥ 294.8461
100+ ¥ 294.8461
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 341.25
直接购买
加入购物车
