3262W-1-102LF

厂牌: BOURNS
产品描述: 1KΩ ±10% 250mW ±100ppm/℃ 线性 300V 通孔安装 6.35mm(高度)
供应商型号: TS-3262W-1-102LF
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3262W-1-102LF

3262W-1-102LF概述

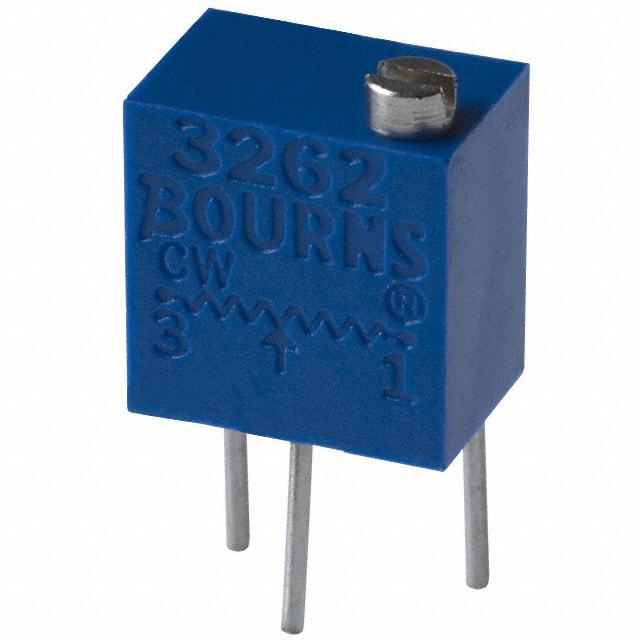

    3262 - 1/4" Trimpot® Trimming Potentiometer

    1. 产品简介


    3262型号的1/4" Trimpot®调节电位器是一种多圈、陶瓷和密封型的电位器,广泛应用于工业和高端设备中。此款电位器适用于需要高精度调整的应用场合,例如在通信、医疗仪器、航空航天等领域中对电压或电阻进行精细调节。

    2. 技术参数


    以下是3262型号Trimpot®调节电位器的主要技术参数:
    - 标准电阻范围: 10 Ω 到 1 MΩ
    - 电阻容差: ±10%(可根据要求提供更紧的公差)
    - 绝对最小电阻: 1% 或 2Ω,取两者中的较大值
    - 接触电阻变化: 3% 或 3Ω,取两者中的较大值
    - 可调性:
    - 电压波动:±0.02%
    - 电阻波动:±0.05%
    - 分辨率:无限
    - 绝缘电阻: 500 VDC下最小为1000 MΩ
    - 介电强度:
    - 海平面: 600 VAC
    - 高空80,000英尺: 250 VAC
    - 有效行程: 12转(典型值)
    - 环境特性:
    - 功率额定值(最高300V):
    - 85°C时为0.25瓦
    - 150°C时为0瓦
    - 温度范围: -65°C至+150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟里昂环境测试
    - 湿度测试: 96小时,相对湿度变化不超过2%,绝缘电阻保持在100 MΩ以上
    - 振动测试: 30 G(1%的电阻和电压变化)
    - 冲击测试: 100 G(1%的电阻和电压变化)
    - 负载寿命: 1000小时,在85°C条件下0.25瓦功率,电阻变化不超过3%
    - 旋转寿命: 200个周期,电阻变化不超过3%
    - 物理特性:
    - 扭矩: 最大3.0 oz-in.
    - 机械限位: 刮水器空转
    - 引脚: 焊接引脚
    - 重量: 大约0.015盎司

    3. 产品特点和优势


    - 多圈调节: 适用于需要精确调节的应用场合。
    - 陶瓷材质: 高稳定性和高可靠性。
    - 密封设计: 增加耐用性和环境适应性。
    - 符合RoHS规范: 适合环保需求高的应用场合。
    - 工业认证: 通过MIL-R-22097和MIL-R-39035标准认证,适合在军事和工业应用中使用。

    4. 应用案例和使用建议


    - 医疗设备: 在医疗设备中,需要高精度调整的场合,如血液透析机、心脏监护仪等。
    - 通信设备: 在无线通信设备中,用于调节天线阻抗匹配。
    - 航空航天: 在飞机和卫星的控制系统中,用于微调信号传输。
    - 工业自动化: 在各种工业控制装置中,用于调整电源电压或信号幅度。
    使用建议:
    - 定期检查: 定期进行负载寿命和旋转寿命测试,以确保其性能稳定。
    - 正确安装: 确保电位器与电路板上的其他组件正确对齐和焊接,以避免振动和冲击造成的损坏。

    5. 兼容性和支持


    - 兼容性: 本产品设计为标准引脚布局,可以与多种PCB布局兼容。同时,制造商提供调整工具和支持,确保用户能够方便地进行安装和调试。
    - 技术支持: 制造商提供全面的技术文档、安装指南和在线技术支持,以确保用户能够正确地使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 电阻值不稳定。
    - 解决方案: 检查连接点是否松动,确认连接点清洁且紧固。如果问题仍然存在,可能需要重新校准或更换电位器。

    - 问题2: 旋转过程中发出噪音。
    - 解决方案: 检查刮水器是否有磨损,必要时更换刮水器。

    7. 总结和推荐


    3262型号的Trimpot®调节电位器以其出色的精度、可靠性和广泛的适用性在市场上具有很高的竞争力。对于需要在工业、医疗或航空领域进行精密调节的应用来说,这是一个非常值得推荐的产品。其密封设计和工业认证使其非常适合在严苛环境下使用。强烈推荐给需要高精度和可靠性的用户。

3262W-1-102LF参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3262W-1-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3262W-1-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3262W-1-102LF 3262W-1-102LF数据手册

3262W-1-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
