51AAA-C-24-B-15L

厂牌: BOURNS
产品描述: 10KΩ ±20% 500mW ±1000ppm/℃ 线性 面板安装 27.94mm*12.5mm*13.25mm
供应商型号:
供应商:
标准整包数: 0
BOURNS 电位器及其他可变电阻器 51AAA-C-24-B-15L

51AAA-C-24-B-15L概述


    产品简介

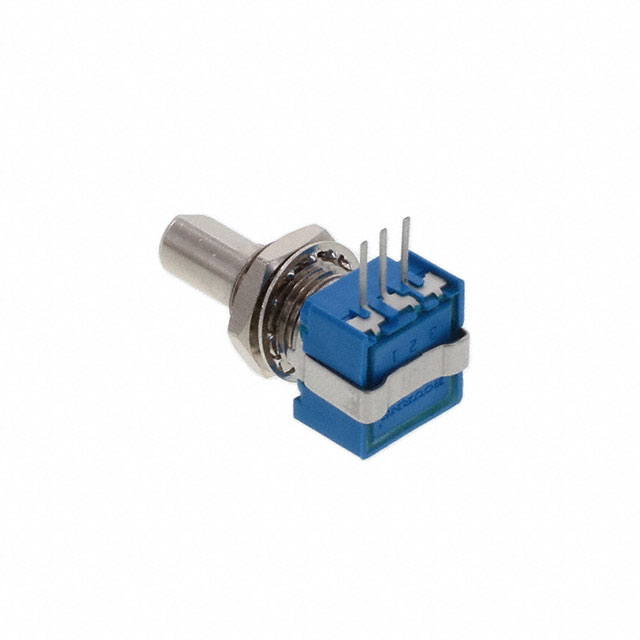

    这款电子元器件是Bourns公司生产的密封式1/2英寸(12.5毫米)方形控制装置。主要提供两种型号:Model 51 和 Model 53。这种电位器采用导电塑料或碳膜(cermet)材料,具有线性和音频倾斜(tapers),可以通过印刷电路板(PCB)或衬套(bushing)安装方式来装配。此外,它还支持堆叠安装,以实现多个电位器同时工作。金属衬套和轴结构增强了其机械稳定性,密封设计使得它可以承受洗板处理。

    技术参数


    - 电气特性:
    - 电阻范围:
    - 线性: 1 kΩ 至 1 MΩ
    - 音频: 1 kΩ 至 1 MΩ
    - 总电阻容差:
    - 线性: ±10% 或 ±20%
    - 音频: ±10% 或 ±20%
    - 独立线性: ±5%
    - 绝对最小电阻: 2 Ω最大
    - 有效电气角度: 270° ±5°
    - 接触电阻变化: 2%
    - 绝缘耐压:
    - 海平面: 1,500 VAC 最小值
    - 70,000英尺: 500 VAC 最小值
    - 绝缘电阻:
    - 最小值: 1,000 兆欧姆
    - 功率额定值 (在70°C时):
    - 线性: 0.5 W
    - 音频: 0.25 W
    - 理论分辨率: 几乎无限
    - 环境特性:
    - 工作温度范围: +1°C至+125°C
    - 存储温度范围: -55°C至+125°C
    - 温度系数: ±1,000 ppm/°C (存储温度范围)
    - 振动 (单段): 15 G
    - 冲击 (单段): 30 G
    - 负载寿命: 1,000 小时
    - 旋转寿命 (无负载): 50,000 周期

    产品特点和优势


    该电位器拥有多种优势,使其在市场上具备较强的竞争力。具体来说:
    - 环境适应性强:能够在广泛的温度范围内正常工作,并且具有较高的抗震和抗冲击能力。
    - 可靠性高:负载寿命和旋转寿命均达到较高标准,适合长时间使用。
    - 高分辨率:几乎无限的理论分辨率,确保其在精密应用中的精度。
    - 多功能性:支持多种安装方式和多种电阻范围选择,适用于不同的应用场合。

    应用案例和使用建议


    该电位器在各种工业控制、消费电子产品以及医疗设备等领域都有广泛应用。例如,在工业自动化系统中,它可以用于调节电压或电流;在音响设备中,它可以用作音量控制。为了更好地发挥其性能,建议:
    - 在选择电阻范围时,根据具体应用场景的需求进行选择,确保与系统其他部件的良好匹配。
    - 注意避免超负荷使用,以延长使用寿命。
    - 定期进行检查和维护,以保证其正常工作状态。

    兼容性和支持


    Bourns公司提供了详细的技术支持和服务。对于需要特殊定制的客户,可以通过提高最低订单数量来获取更多定制选项。该公司还为客户提供详细的使用手册和技术指南,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:电位器在高温环境下表现不稳定
    - 解决方案:检查电位器的工作温度范围,并确保其在规定的范围内使用。如果超出范围,考虑更换为更高温度等级的产品。

    2. 问题:旋转寿命不足
    - 解决方案:如果发现旋转寿命不满足需求,可能是因为超过了额定使用次数或操作不当。建议严格按照使用说明操作,并定期维护。

    总结和推荐


    这款Bourns密封式1/2英寸方形控制装置电位器,凭借其出色的电气特性和环境适应性,适用于多种复杂应用环境。无论是工业控制还是消费电子产品,都可以作为可靠的选择。建议在进行选型时充分考虑实际应用场景的需求,并结合提供的技术手册进行详细对比和评估。总体而言,这款产品具有显著的优势,值得在相关项目中推荐使用。

51AAA-C-24-B-15L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 500mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 27.94mm*12.5mm*13.25mm
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

51AAA-C-24-B-15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

51AAA-C-24-B-15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 51AAA-C-24-B-15L 51AAA-C-24-B-15L数据手册
