3299P-1-103

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 通孔安装 6.1mm(高度)
供应商型号: CEI-3299P-1-103
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3299P-1-103

3299P-1-103概述


    产品简介

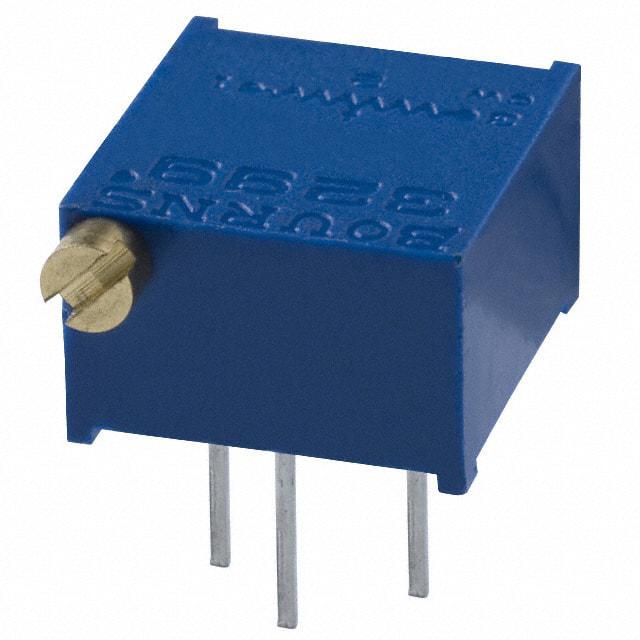

    3299 - 3/8” Square Trimpot® 调节电位器
    3299 系列 3/8” 方形调节电位器是 Bourns 公司开发的一款工业级密封型微调电位器。它提供了五种常见的终端样式,以及支撑杆,可适用于多种调整需求。该型号电位器具有环保特性,提供符合 RoHS 标准的版本,确保在使用过程中对环境友好。

    技术参数


    电气特性
    - 标准电阻范围: 10 到 2 兆欧姆
    - 电阻容差: ±10%(更紧密的容差也适用)
    - 绝对最小电阻: 1% 或 2 欧姆(取较大值)
    - 接触电阻变化: 1.0% 或 3 欧姆(取较大值)
    性能指标
    - 调整精度
    - 电压: ±0.01%
    - 电阻: ±0.05%
    - 绝缘电阻: 500 VDC, 最小 1,000 兆欧姆
    - 介电强度: 海平面 900 VAC,海拔 70,000 英尺时为 350 VAC
    环境特性
    - 功率额定值(最大 300 VAC)
    - 70°C: 0.5 瓦特
    - 125°C: 0 瓦特
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 在 85°C 的 Fluorinert 环境下
    - 湿度测试: MIL-STD-202 方法 103,96 小时(2% ΔTR,10 兆欧绝缘电阻)
    - 振动测试: 20G(1% ΔTR,1% ΔVR)
    - 冲击测试: 100G(1% ΔTR,1% ΔVR)
    物理特性
    - 扭矩: 最大 3.0 盎司·英寸
    - 机械止动: 闲置式刮片
    - 终端: 可焊接针脚
    - 重量: 0.035 盎司
    - 标记: 制造商标识、电阻代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    特点
    - 方形设计:易于安装和布局,占用空间少。
    - 五种常见的终端样式:满足不同应用场景的需求。
    - 密封结构:提升耐久性和可靠性,适用于恶劣环境。
    - RoHS 合规:符合国际环保标准。
    - 多样的阻值选择:通过标准电阻表提供的丰富选择,方便选用合适的阻值。
    优势
    - 高精度调整:±0.01% 的电压调整精度和 ±0.05% 的电阻调整精度,确保稳定可靠的操作。
    - 高度兼容:适合广泛的工业应用,如医疗设备、通讯系统、汽车电子等。
    - 优异的环境适应性:经过严格的振动、冲击和温湿度测试,保证在严苛环境下仍能正常工作。
    - 维护简便:可焊接针脚便于安装和维护。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于调节设备内部参数,确保稳定的输出。
    - 通信系统:用于电源管理系统的微调控制。
    - 工业自动化:调节传感器信号或控制系统参数。
    使用建议
    - 在安装前检查电气连接和机械安装的正确性。
    - 注意温度和湿度条件的影响,避免超出规定的操作范围。
    - 定期进行维护检查,以确保长期可靠的运行。

    兼容性和支持


    兼容性
    - 本电位器具有广泛的电气和机械接口,易于与其他组件集成,如 PCB 板和其他工业控制装置。
    - RoHS 合规性使得其与现代电子设备的兼容性更高。
    支持和服务
    - Bourns 公司提供详细的安装指南和技术支持,确保用户能够正确使用和维护该产品。
    - 用户可以通过官方渠道获取更多资源和技术文档。

    常见问题与解决方案


    问题 1: 如何确认电位器的电阻值?
    - 解决方案: 查看产品附带的电阻代码表,根据电阻代码确定具体的电阻值。
    问题 2: 如何处理电位器失效?
    - 解决方案: 首先检查是否有明显的机械损伤,然后参考技术手册中的故障排查部分,如果问题依旧存在,请联系厂家的技术支持部门。
    问题 3: 如何正确安装电位器?
    - 解决方案: 请严格按照安装指南进行操作,确保连接正确且稳固。

    总结和推荐


    综上所述,3299 - 3/8” Square Trimpot® 调节电位器具备高度的可靠性和稳定性,广泛适用于医疗、通信和工业自动化等领域。其高精度调整、卓越的环境适应能力和多种阻值选择使其在市场上具备很强的竞争力。如果您需要一款高质量、高性能的电位器产品,强烈推荐使用 3299 系列。

3299P-1-103参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 500V(DC)
锥度 线性
长*宽*高 6.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299P-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299P-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299P-1-103 3299P-1-103数据手册

3299P-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.251 ¥ 35.921
100+ $ 3.744 ¥ 31.6368
500+ $ 3.497 ¥ 29.5497
1000+ $ 3.003 ¥ 25.3754
库存: 778
起订量: 70 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1796.05
