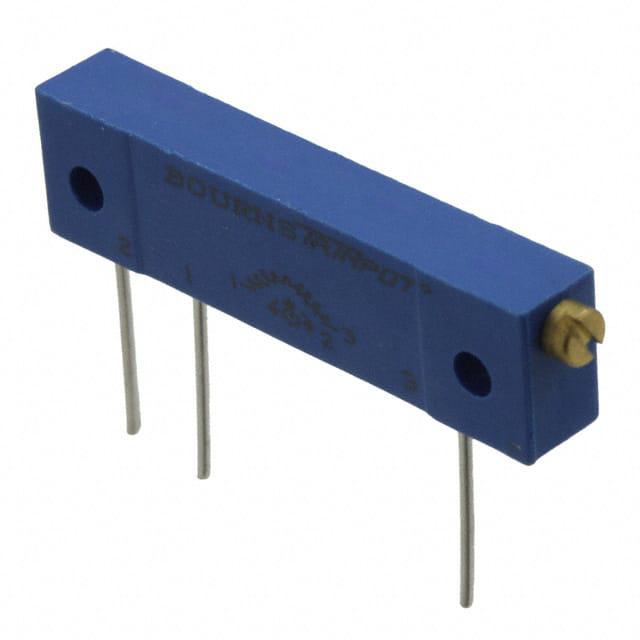

3059P-1-501

厂牌: BOURNS
产品描述: 500Ω ±10% 1W ±100ppm/℃ 线性 500V(DC) 底座安装 8mm(高度)
供应商型号: N-3059P-1-501
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3059P-1-501

3059P-1-501概述


    产品简介


    3059 Trimpot® Trimming Potentiometer 是一种多功能的微调电位器,适用于多种工业和精密设备的应用场合。该产品提供矩形设计,采用密封的陶瓷材料,具有出色的耐用性和稳定性。它支持面板安装,符合 MIL-PRF-22097 规范,并且有 RoHS 合规版本可选,适用于各种电子产品和系统的微调需求。

    技术参数


    电气特性
    - 标准电阻范围:0.1Ω 至 2 兆欧姆
    - 电阻容差:±10%
    - 绝对最小电阻:1% 或 2 欧姆(取较大值)
    - 接触电阻变化:1.0% 或 1 欧姆(取较大值)
    环境特性
    - 功率额定值:70°C 下 1.0 瓦;150°C 下 0 瓦
    - 温度范围:-55°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 湿度:MIL-STD-202 Method 106
    - 振动:20 G (1% ΔTR; 1% ΔVR)
    - 冲击:50 G (1% ΔTR; 1% ΔVR)
    物理特性
    - 有效行程:22 圈
    - 扭矩:5.0 盎司-英寸最大
    - 重量:0.1 盎司

    产品特点和优势


    1. 多圈微调:适合需要高精度调节的应用场景。
    2. 高可靠性:具备良好的环境适应性,可在极端条件下正常工作。
    3. RoHS 合规:适用于环保要求高的应用场景。
    4. 面板安装选项:方便集成到各种设备中。
    5. 无限分辨率:调整过程中能够提供非常平滑和精细的变化。

    应用案例和使用建议


    应用案例
    - 在温度传感器中,用于精确控制电路中的阻值。
    - 在医疗设备中,作为关键部件以确保高精度和高可靠性。
    - 在航空航天设备中,由于其抗振、抗冲击特性,被广泛使用。
    使用建议
    - 在高温环境下使用时,注意功率限制以避免过热损坏。
    - 定期检查和清洁电位器以保持最佳性能。
    - 针对特殊电阻值,可以定制生产,以满足特定应用需求。

    兼容性和支持


    - 该产品具有良好的电气兼容性,可以与其他标准组件无缝连接。
    - 厂商提供技术支持,包括产品手册、用户指南和技术咨询。

    常见问题与解决方案


    1. 如何确定合适的电阻值?
    - 参考标准电阻表,并根据具体应用需求选择合适的电阻值。
    2. 如何处理焊接过程中的问题?
    - 确保焊点牢固,避免虚焊或短路。建议使用低温焊接工艺以保护敏感元件。
    3. 产品使用寿命有限制吗?
    - 正常使用情况下,该产品具有较长的使用寿命,具体寿命取决于应用条件。

    总结和推荐


    3059 Trimpot® Trimming Potentiometer 以其卓越的性能和高可靠性,特别适合在高精度和高稳定性的应用中使用。无论是工业自动化、航空航天还是医疗设备,都能找到它的身影。强烈推荐使用该产品以确保系统整体性能的提升。

3059P-1-501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 1W
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3059P-1-501厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3059P-1-501数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3059P-1-501 3059P-1-501数据手册

3059P-1-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.6322 ¥ 39.3737
库存: 30
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 984.34
