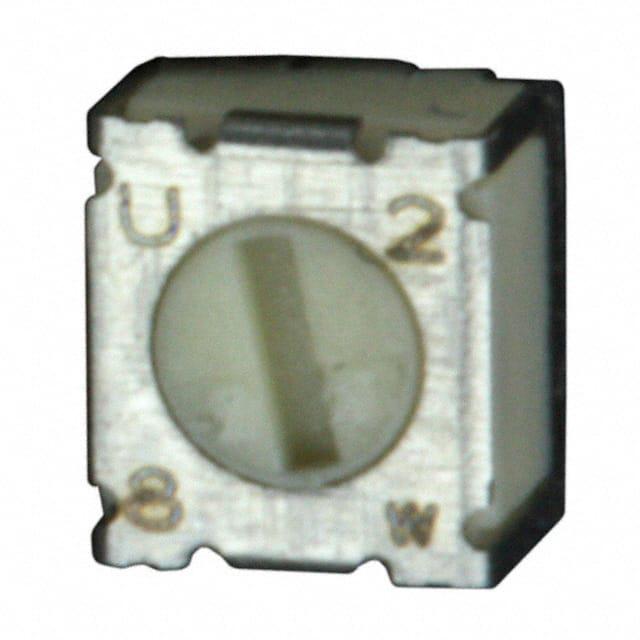

3312J-1-500E

厂牌: BOURNS
产品描述: 50Ω ±20% 100mW ±100ppm/℃ 500V(DC) 贴片安装 1.7mm(高度)
供应商型号: 3312J-1-500E
供应商: Master
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3312J-1-500E

3312J-1-500E概述

    3312 - 2 mm SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3312 - 2 mm SMD Trimpot® 是一种表面贴装(Surface Mount)2毫米正方形单圈陶瓷密封可调电阻器。该产品特别适用于需要高精度调整的应用场合,如电路板上的微调操作。它具备微型设计,可以灵活适应不同的安装要求,并且符合RoHS标准,适用于各种电子制造过程。

    2. 技术参数


    - 电阻范围:10欧姆至2兆欧姆
    - 电阻容差:±20%
    - 端电阻:最大1% 或 2欧姆(以较大者为准)
    - 接触电阻变化:最大5% 或 3欧姆(以较大者为准)
    - 电压调节精度:±0.4%
    - 绝缘电阻:最小100兆欧姆
    - 介电强度:海平面 500 VAC;海拔70,000英尺 350 VAC
    - 调整角度:255°
    - 温度系数:±100 ppm/°C
    - 湿度耐受性:MIL-STD-202 方法106 TRS ±5%;IR 10兆欧姆
    - 振动耐受性:20G TRS ±1%;VRS ±1%
    - 冲击耐受性:100G TRS ±1%;VRS ±1%

    3. 产品特点和优势


    - 表面贴装兼容性:设计与表面贴装工艺完全兼容,适合大批量生产。
    - 微型设计:小巧轻便,非常适合空间受限的设计。
    - 高温性能:可在最高125°C的环境下工作,适用于极端温度条件。
    - 高可靠性:具备出色的防潮、抗振和抗冲击性能。
    - 广泛的适用性:适用于多种电路应用,特别是需要微调的应用场景。

    4. 应用案例和使用建议


    应用案例:3312 - 2 mm SMD Trimpot® 常用于工业自动化控制设备、医疗仪器、航空电子设备及汽车电子系统中,提供精准的微调功能。例如,在医疗仪器中,该组件可以用于精确调节电流,确保设备的稳定运行。
    使用建议:为确保最佳性能,请遵循制造商提供的处理指南。同时,注意保持电路的干燥和清洁,避免外部振动和冲击影响。

    5. 兼容性和支持


    3312 - 2 mm SMD Trimpot® 与主流的表面贴装生产线完全兼容。制造商提供了详细的技术文档和支持服务,用户可通过技术支持热线或邮件获取帮助。

    6. 常见问题与解决方案


    - 问题:如何确保焊接质量?
    解决方案:请参考处理信息部分,严格按照指定的焊接参数进行焊接。
    - 问题:如何判断产品的使用寿命?
    解决方案:根据手册中的数据,3312 - 2 mm SMD Trimpot® 在70°C下的负载寿命为±3%。
    - 问题:产品在极端温度下表现如何?
    解决方案:该产品可在-55°C到+125°C的宽温范围内正常工作。

    7. 总结和推荐


    3312 - 2 mm SMD Trimpot® 的高精度、微型设计以及广泛的工作温度范围使其成为一款极具竞争力的产品。它不仅满足了各类电路的需求,还能在极端条件下表现出色。综上所述,强烈推荐在需要高精度微调的电子项目中使用此产品。

3312J-1-500E参数

参数
电阻值 50Ω
精度 ±20%
额定功率 100mW
温度系数 ±100ppm/℃
额定电压 500V(DC)
锥度 -
长*宽*高 1.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3312J-1-500E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3312J-1-500E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3312J-1-500E 3312J-1-500E数据手册

3312J-1-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.0781 ¥ 17.6011
50+ $ 1.9424 ¥ 16.1501
100+ $ 1.9031 ¥ 15.8238
250+ $ 1.7124 ¥ 14.2378
500+ $ 1.6568 ¥ 13.7682
750+ $ 1.5287 ¥ 12.5185
1000+ $ 1.5287 ¥ 12.5185
库存: 2000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 176.01
直接购买
加入购物车
