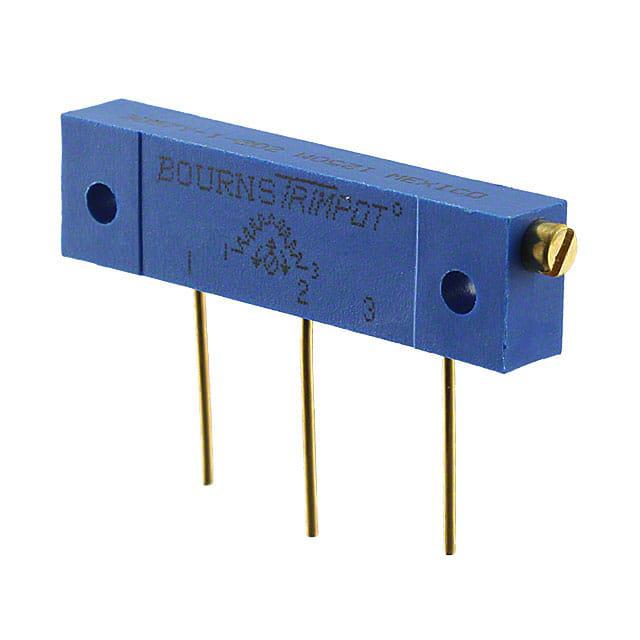

3057P-1-103

厂牌: BOURNS
产品描述: 10KΩ ±5% 1W ±50ppm/℃ 500V(DC) 底座安装 8mm(高度)
供应商型号: 652-3057P-1-103
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3057P-1-103

3057P-1-103概述


    产品简介


    3057 - Trimpot® Trimming Potentiometer
    3057型号的Trimpot® Trimming Potentiometer是一种矩形/多圈线绕电位器,专为工业密封应用而设计。这种电位器具有面板安装选项,并已列入MIL-PRF-27208标准的QPL列表中。它符合RoHS指令的要求,适用于多种应用场景,如调节电路板上的电阻值。产品系列包括L、J、P和Y四种不同风格,以适应不同的使用需求。

    技术参数


    - 电气特性
    - 标准电阻范围:10至50K欧姆(详见标准电阻表)
    - 电阻容差:±5%(可根据要求提供更紧的容差)
    - 最小电阻绝对值:0.1%或最大1欧姆(以较大者为准)
    - 噪声:最大100欧姆ENR
    - 分辨率:根据电阻表
    - 绝缘电阻:最小1000兆欧,500V直流
    - 击穿电压:海平面1500VAC;70,000英尺400VAC
    - 调整行程:22转名义值
    - 环境特性
    - 70°C时功率额定值:1瓦
    - 150°C时功率额定值:0瓦
    - 工作温度范围:-55°C到+150°C
    - 温度系数:±50ppm/°C
    - 密封测试:85°C氟化剂
    - 湿度:MIL-STD-202方法106,96小时
    - 振动:30G(1%ΔTR,0.5%+分辨率ΔVR)
    - 冲击:100G(1%ΔTR,0.5%+分辨率ΔVR)
    - 负载寿命:70°C下1000小时1瓦(2%ΔTR)
    - 旋转寿命:200次(2%ΔTR)
    - 物理特性
    - 扭矩:最大8.0oz-in.
    - 机械止动点:拨盘滑动
    - 接线端子:焊料可焊接引脚和接头
    - 灵活导线:7股30AWG
    - 重量:0.10盎司
    - 标记:制造商商标、电阻代码、终端编号、日期代码、制造商型号和样式
    - 拨盘:50%(实际TR)±10%
    - 阻燃等级:UL 94V-0

    产品特点和优势


    - 多圈调节:具备多达22圈的调整行程,适用于需要精细调节的应用。
    - 工业密封:密封设计增强了产品的耐用性和可靠性,适合严苛环境。
    - RoHS合规:符合环保要求,确保无铅及其他有害物质。
    - MIL-PRF-27208认证:通过了严格的军事标准测试,适用于高要求应用。
    - 易于安装:面板安装选项简化了安装过程,提高了系统的整体可靠性。

    应用案例和使用建议


    应用案例
    3057型号Trimpot® Trimming Potentiometer常用于航空电子设备、通信设备和精密仪器中,作为电阻调节组件。例如,在某些雷达系统中,它可以用于微调信号增益或衰减。
    使用建议
    为了充分发挥其性能,建议在安装时确保良好的接地和散热条件,避免过度振动和冲击。同时,定期进行负载寿命测试,确保其在关键应用中的稳定性和可靠性。

    兼容性和支持


    兼容性
    该产品可与各种标准面板安装孔配合使用,兼容常见的引脚布局,适用于大多数工业应用。此外,Bourns公司还提供了配套的调整工具H-90,以便用户进行精确调整。
    支持
    Bourns公司为其产品提供详尽的技术文档和支持服务,包括产品规格书、安装指南和技术支持热线。对于定制化需求,用户可以联系销售代表获取更多信息。

    常见问题与解决方案


    问题1:如何正确读取电阻代码?
    - 解决方案:参考标准电阻表,将三位数代码对照表中的对应数值查出电阻值。例如,代码"100"表示100欧姆。
    问题2:如何处理噪声问题?
    - 解决方案:可以通过增加屏蔽或调整环境来降低噪声。如果噪声仍无法消除,建议检查周围干扰源,并采取适当的屏蔽措施。
    问题3:调整过程中出现电阻值不准确的情况怎么办?
    - 解决方案:首先检查安装和接线是否正确,确保连接良好。如果问题仍然存在,可能需要校准调整工具或检查产品是否存在质量问题。

    总结和推荐


    综上所述,3057型号Trimpot® Trimming Potentiometer是一款高性能、可靠且多功能的电位器。其在工业密封设计、多圈调节和RoHS合规方面表现出色,适用于对精度和稳定性要求较高的应用场合。建议在需要精密调节的电子设备中使用此产品,特别是在航空、通信和医疗等领域。
    总的来说,3057型号Trimpot® Trimming Potentiometer在技术规格、耐用性和兼容性方面均表现优异,值得推荐使用。

3057P-1-103参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
锥度 -
额定电压 500V(DC)
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3057P-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3057P-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3057P-1-103 3057P-1-103数据手册

3057P-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
