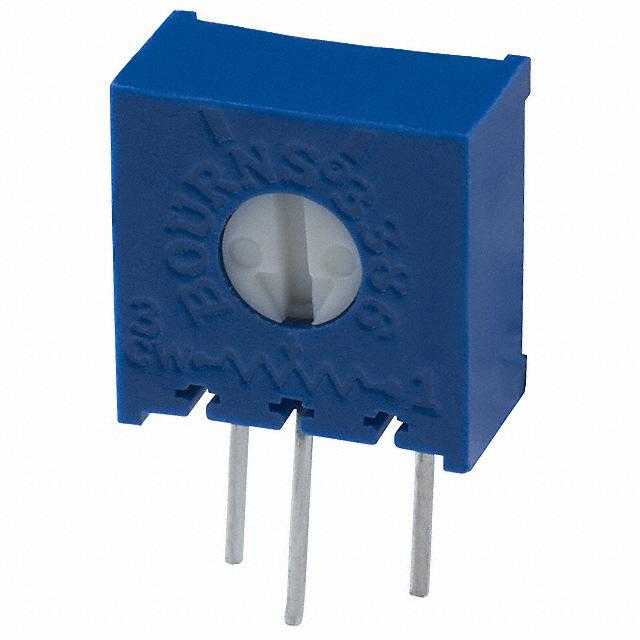

3386X-1-204

厂牌: BOURNS
产品描述: 200KΩ ±10% 500mW ±100ppm/℃ 插件 通孔安装 9.53mm*4.83mm*9.53mm
供应商型号: 3386X-1-204
供应商: Master
标准整包数: 32
BOURNS 电位器及其他可变电阻器 3386X-1-204

3386X-1-204概述


    产品简介


    3386系列Trimpot®微调电位器是一款高性能、工业级的精密微调电位器,主要用于电路中的电阻调节和信号控制。该系列产品提供单圈调整能力,采用Cermet材料和密封设计,具有极高的稳定性和可靠性。其广泛应用在消费电子、工业控制、通信设备及医疗仪器等领域,尤其适合需要高精度和耐用性的场合。

    技术参数


    | 参数类别 | 技术规格 |

    | 电阻范围 | 10 Ω 至 2 MΩ |
    | 电阻公差 | ±10%(可选更小公差) |
    | 最小绝对电阻 | 2 Ω 最大 |
    | 接触电阻变化 | ≤3 Ω 或 ≤2%,取较大值 |
    | 电压分压精度 | ±0.05% |
    | 电位计精度 | ±0.15% |
    | 绝缘电阻 | ≥1,000 MΩ (500 VDC) |
    | 密封测试 | 在85°C下通过氟化液(Fluorinert™)测试 |
    | 温度范围 | -55°C 至 +125°C |
    | 温漂系数 | ±100 ppm/°C |
    | 调整角度 | 280° |
    物理特性:
    - 重量:0.03盎司
    - 尺寸:多种型号,具体见下表
    - 终端:可焊引脚
    - 标记:制造商商标、电阻代码、接线图、日期码、型号和样式
    包装方式:
    - 管装:默认
    - 缠绕带:仅适用于W和U引脚型号
    - 弹药包装:仅适用于W和U引脚型号

    产品特点和优势


    - 工业级密封设计:确保在恶劣环境下依然保持性能稳定。
    - 单圈调整:满足需要精确控制的应用需求。
    - 多种安装方式:顶部调整和侧面调整均有提供,方便灵活安装。
    - RoHS合规:环保设计,符合欧盟RoHS指令要求。
    - 广泛电阻选择:标准电阻范围涵盖从10 Ω到2 MΩ。
    - 卓越耐久性:机械寿命高达200次循环,且具有良好的抗振动和冲击性能。

    应用案例和使用建议


    应用案例:
    1. 通信设备:用于信号调节,例如调制解调器中的阻抗匹配。
    2. 医疗设备:在心率监测仪中调节传感器灵敏度。
    3. 音频设备:作为音量控制和平衡调节元件。
    使用建议:
    - 根据实际应用需求选择合适的电阻值和调整类型。
    - 避免侧向负载以防止损坏。
    - 定期检查接触电阻,必要时清洁触点以确保良好接触。

    兼容性和支持


    3386系列Trimpot®支持多种安装方式和引脚配置,能够轻松集成到现有系统中。厂商提供全面的技术支持,包括样品请求、定制化设计服务及售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常增大 | 清洁或更换触点 |
    | 调整过程中阻力过大 | 检查是否存在机械阻滞 |
    | 产品外观受损 | 更换新品并避免不当操作 |
    | 无法达到预期电阻值 | 确认电阻设置是否正确,并校准设备 |

    总结和推荐


    总结:3386系列Trimpot®以其优异的性能、可靠性和灵活性,在众多行业中得到了广泛应用。无论是从技术参数还是实际应用角度来看,该系列产品都表现出色,特别是在需要高精度和耐用性的场景中。
    推荐:强烈推荐使用此产品,尤其是对于需要工业级品质和环保认证的应用场合。此外,建议在选购前仔细确认所需的具体型号和技术规格,以确保最佳适配效果。

3386X-1-204参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 9.53mm*4.83mm*9.53mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

3386X-1-204厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386X-1-204数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386X-1-204 3386X-1-204数据手册

3386X-1-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4352 ¥ 12.1561
100+ $ 1.2808 ¥ 10.6489
300+ $ 1.1936 ¥ 9.9239
500+ $ 1.131 ¥ 9.399
1000+ $ 1.0835 ¥ 8.8727
2500+ $ 1.0571 ¥ 8.6567
5000+ $ 1.0318 ¥ 8.4493
7500+ $ 1.0318 ¥ 8.4493
库存: 32
起订量: 32 增量: 0
