3362P-1-103

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 插件 通孔安装 4.7mm(高度)
供应商型号: 652-3362P-1-103
供应商: Mouser
标准整包数: 1

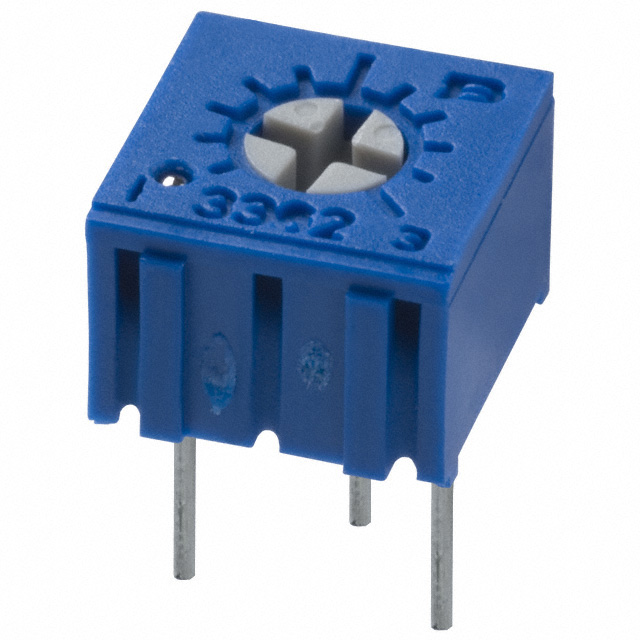

BOURNS 电位器及其他可变电阻器 3362P-1-103

3362P-1-103概述


    产品简介


    3362 - 1/4 ˝ Square Trimpot® Trimming Potentiometer 是一款高性能的微调电位器,适用于多种工业应用。这款单圈、导电陶瓷和密封型电位器具有小巧的封装,适合自动装配机进行调整。它能够在恶劣环境下工作,并且可以承受浸入式清洁过程。此外,该产品符合RoHS标准,有助于降低环境危害。

    技术参数


    - 电阻范围:10 欧姆至 2 兆欧(参见标准电阻表)
    - 电阻公差:±10%(标准)
    - 绝对最小电阻:1% 或 2 欧姆(两者取较大值)
    - 接触电阻变化:1% 或 3 欧姆(两者取较大值)
    - 电压分压器精度:±0.05%
    - 电阻器精度:±0.15%
    - 绝缘电阻:≥1000 兆欧(500 VDC 测试)
    - 介电强度:海平面 900 VAC;80,000 英尺 350 VAC
    - 调节角度:240° 标准
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 振动:30 G(±1% 变化)
    - 冲击:100 G(±1% 变化)
    - 负载寿命:1,000 小时 @ 0.5 瓦(70°C 条件下)
    - 旋转寿命:200 周期
    - 机械角度:270° 标准
    - 扭矩:≤3.0 盎司-英寸
    - 终端:焊盘可焊针脚
    - 重量:约 0.02 盎司

    产品特点和优势


    这款 3362 型微调电位器的特点在于其单圈、导电陶瓷和密封设计,使其适用于工业环境。其小巧的封装和自动机器调整接口使得安装简便且灵活。产品还具备高抗震和抗冲击性能,以及优异的环境适应性,能够经受住浸入式清洁过程。RoHS 符合性进一步确保了其环保属性。

    应用案例和使用建议


    这种电位器广泛应用于各种工业设备中,如电机控制、传感器校准和其他需要精密调整的应用。例如,在医疗设备中,它可以用于精确调整敏感传感器的输出。使用时建议注意以下几点:
    - 为确保长期稳定性能,建议避免长时间暴露在高温环境中。
    - 在清洁过程中采用适当的溶剂,以免影响电气性能。

    兼容性和支持


    该产品提供多种包装选项,包括管装和卷带包装,以适应不同的装配需求。制造商还提供了详细的处理指南和技术支持服务,帮助用户更好地了解如何正确使用该产品。

    常见问题与解决方案


    - Q: 产品能否在低温环境下正常工作?
    - A: 该电位器的工作温度范围为 -55°C 至 +125°C,可以在低温环境下正常工作。但在极端低温条件下建议进行额外测试。
    - Q: 如何正确清洁该电位器?
    - A: 推荐使用温和的溶剂进行表面清洁,并避免直接喷洒到电位器上。清洁后请确保完全干燥再投入使用。

    总结和推荐


    综上所述,3362 型微调电位器以其坚固耐用的设计、卓越的性能和广泛的适用性脱颖而出。特别是其能够在恶劣环境中可靠运行的特点,使其成为工业应用的理想选择。对于需要高精度和稳定性要求的项目,强烈推荐使用该产品。

3362P-1-103参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 4.7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3362P-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362P-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362P-1-103 3362P-1-103数据手册

3362P-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2655 ¥ 19.1435
10+ $ 1.656 ¥ 13.9932
100+ $ 1.2204 ¥ 10.3124
200+ $ 0.905 ¥ 7.6476
600+ $ 0.8359 ¥ 7.0635
1000+ $ 0.8165 ¥ 6.8993
库存: 1114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.14
