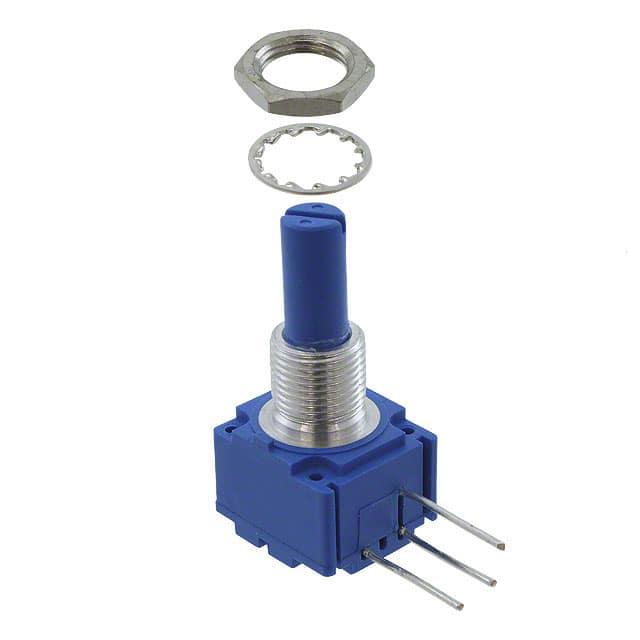

93A1A-B28-A10L

厂牌: BOURNS
产品描述: 1KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 8275013
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 93A1A-B28-A10L

93A1A-B28-A10L概述


    产品简介


    产品类型:
    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control是一种用于面板控制的单转电位器。该系列电位器提供了多种配置选项,适用于各种应用需求。
    主要功能:
    - 可用于调节电路中的电压或电流
    - 提供机械隔离,以确保电路上下之间的完全电气隔离
    - 可选金属或塑料轴
    应用领域:
    广泛应用于需要精确调节和电位控制的设备中,如工业控制面板、音频设备、测试仪器等。

    技术参数


    电气特性:
    - 电阻范围:线性斜率(A, B, E, H)1千欧至1兆欧;音频斜率(C, D, F, G, S, T)1千欧至1兆欧
    - 总电阻容差:±10% 或 ±20%
    - 独立线性度:±5%
    - 最小有效电阻:2欧姆
    - 额定功率:+70°C 单个部分组件:线性斜率 1瓦;音频斜率 0.5瓦
    - 绝缘耐压:海平面 1,500 VAC 最小;70,000英尺 500 VAC 最小
    环境特性:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 温度系数:±1,000 ppm/°C
    - 振动耐受性:单个部分 15G
    - 冲击耐受性:单个部分 30G

    产品特点和优势


    独特功能:
    - 多种引脚配置选项,提高了灵活性和适应性
    - 高质量的机械和电气隔离,确保稳定性和可靠性
    - 罗氏合规(RoHS),环保友好
    优势:
    - 通过高精度和高稳定性,提高设备整体性能
    - 多种材料选择(金属或塑料轴),满足不同应用场景需求
    - 广泛的适用范围,便于集成到各类系统中

    应用案例和使用建议


    应用案例:
    - 工业控制面板:用于调节电机的速度和方向
    - 音频设备:用于音量控制和均衡调整
    使用建议:
    - 在安装过程中,确保正确选择轴和引脚配置,以适应具体的应用需求
    - 考虑工作环境条件,特别是温度和湿度,以确保长期稳定运行

    兼容性和支持


    兼容性:
    - 与多数标准PCB设计兼容,易于集成
    - 可与多种电子设备和组件协同工作
    支持和维护:
    - 提供详尽的技术文档和用户手册
    - 供应商提供专业的技术支持和售后服务

    常见问题与解决方案


    常见问题:
    1. 接触电阻变化大:可能是因为安装不当或接触不良
    - 解决方案:重新检查安装过程,确保连接紧密
    2. 总电阻偏差超出预期:可能是由于温度波动
    - 解决方案:在设计时考虑温度补偿机制,或在稳定环境中使用

    总结和推荐


    综合评估:
    - Model 91, 92, 93, 94 & 95 提供了丰富的功能和高可靠性,适合多种应用需求
    - 灵活的配置选项和高质量的制造工艺使其成为工业控制和音频设备的理想选择
    推荐:
    - 强烈推荐在需要高精度和高稳定性的应用场景中使用此系列产品。对于制造商而言,这款电位器不仅提升了产品的整体性能,还增加了产品的市场竞争力。

93A1A-B28-A10L参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

93A1A-B28-A10L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93A1A-B28-A10L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93A1A-B28-A10L 93A1A-B28-A10L数据手册

93A1A-B28-A10L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.004
5+ ¥ 61.1506
10+ ¥ 57.1888
45+ ¥ 55.7655
90+ ¥ 54.374
库存: 9
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 80
