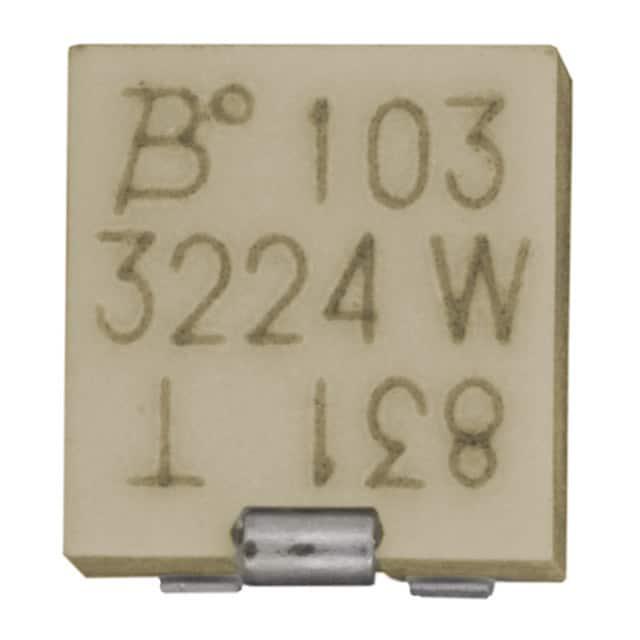

3224W-2-104E

厂牌: BOURNS
产品描述: 100KΩ ±10% 250mW ±100ppm/℃ 线性 贴片安装 5.3mm(高度)
供应商型号: 3224W-2-104E
供应商: Master
标准整包数: 250
BOURNS 电位器及其他可变电阻器 3224W-2-104E

3224W-2-104E概述

    3224 - 4 mm SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3224 - 4 mm SMD Trimpot® 是一种表面贴装(Surface Mount)的多圈电位器,专为工业用途设计并采用密封封装。它具有耐板洗处理(board wash processing)、高精度位置调整及低CRV(电流电阻变化)等特性,适用于多种电子电路的微调和精密调节。

    2. 技术参数


    - 电气特性:
    - 电阻范围:10 Ω 至 2 MΩ
    - 电阻公差:±10% 标准值
    - 最小电阻:1% 或 2.0 Ω(以较大者为准)
    - 接触电阻变化:≤1% 或 3 Ω(最大值)
    - 分辨率:接近无穷大
    - 绝缘电阻:≥100 兆欧(500 VDC 下)
    - 环境特性:
    - 功率等级(最高 300 伏):
    - 85°C:0.25 瓦
    - 150°C:0 瓦
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 振动测试:20 G 峰峰值,±1%
    - 冲击测试:100 G 峰峰值,±1%
    - 物理特性:
    - 机械止动:游标空载
    - 转矩:≤180 g·cm
    - 重量:约 0.01 盎司
    - 额定推力:J 和 G 样式:4.4 磅;W 和 X 样式:1 磅
    - 尺寸(长 x 宽 x 高):10.0 mm x 3.2 mm x 4.0 mm
    - 融焊线能力:符合 MIL-STD-202 方法 208

    3. 产品特点和优势


    - 多圈设计:最多可旋转 12 圈,适合需要精细调节的应用。
    - 密封设计:防尘防水,适合恶劣环境。
    - 低CRV:小于 1%,保证长期稳定性能。
    - 表面贴装兼容性:符合 EIA/EIAJ/IPC/VECI SMD 标准。

    4. 应用案例和使用建议


    - 工业自动化控制:如温度、压力调节。
    - 通信设备:电路中电阻的微调。
    - 医疗设备:需要高精度调节的应用。
    使用建议:
    - 为了达到最佳效果,在高温环境下应适当降低功率负荷。
    - 选择合适的调整工具,如 H-91 型号,确保精准调节。
    - 在安装时避免过度拧紧或过度拉伸,以免损坏机械结构。

    5. 兼容性和支持


    - 兼容性:适用于各种标准 SMD 焊接设备,可以轻松实现批量焊接。
    - 支持:提供详细的安装指南和调试建议,技术支持热线随时解答用户疑问。

    6. 常见问题与解决方案


    - 问题 1:调节过程中出现卡顿。
    - 解决办法:检查游标是否有异物堵塞,清洁后重新调整。
    - 问题 2:电阻值不稳定。
    - 解决办法:检查接触点是否有氧化或腐蚀现象,必要时更换新的部件。
    - 问题 3:焊接不良。
    - 解决办法:确保焊接设备和工艺符合标准,适当增加焊接时间。

    7. 总结和推荐


    3224 - 4 mm SMD Trimpot® 是一款高效稳定的电位器,尤其适用于工业级需求。其优异的密封性、高精度和强大的抗环境干扰能力使其成为许多应用的理想选择。推荐在高精度调节和工业自动化控制领域使用此款产品。

3224W-2-104E参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224W-2-104E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224W-2-104E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224W-2-104E 3224W-2-104E数据手册

3224W-2-104E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 2.5959 ¥ 21.5728
500+ $ 2.4086 ¥ 19.7238
1000+ $ 2.3157 ¥ 18.9635
2500+ $ 2.3041 ¥ 18.8685
5000+ $ 2.2925 ¥ 18.7734
7500+ $ 2.2809 ¥ 18.6784
10000+ $ 2.2809 ¥ 18.6784
