3386F-1-222LF

厂牌: BOURNS
产品描述: 2.2KΩ ±10% 500mW ±100ppm/℃ 通孔安装 4.83mm(高度)
供应商型号: N-3386F-1-222LF
供应商: 云汉优选
标准整包数: 1

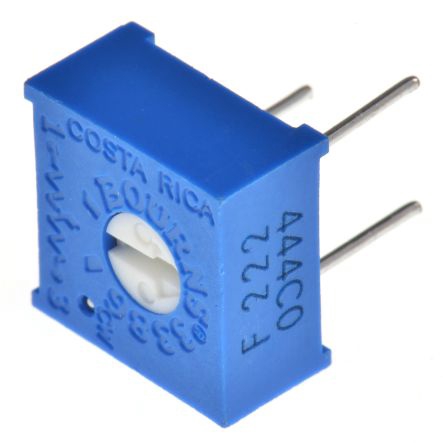

BOURNS 电位器及其他可变电阻器 3386F-1-222LF

3386F-1-222LF概述

    3386 - 3/8” Square Trimpot® Trimming Potentiometer

    产品简介


    3386 - 3/8” Square Trimpot® 是一款精密可调电阻器(Trimmer),属于工业级、密封式单圈电位器。此款电位器适用于各种需要微调电阻值的应用场景,包括仪器仪表、电子设备及各类控制系统。其紧凑的设计使其非常适合空间有限的应用场合。此外,3386系列还提供多种安装方式,包括顶部调整和侧面调整,从而能够适应不同的应用需求。

    技术参数


    - 电阻范围:10 欧姆到 2 兆欧
    - 电阻精度:标准型号为 ±10%,可选更紧公差
    - 最小绝对电阻:2 欧姆
    - 接触电阻变化:≤2% 或 ≤3 欧姆(两者取最大)
    - 电压分压精度:±0.05%
    - 电位器精度:±0.15%
    - 绝缘电阻:≥500 VDC, ≥1,000 兆欧
    - 击穿电压:海平面下 900 VAC,海拔 70,000 英尺下 350 VAC
    - 调整角度:约 280 度
    - 温度范围:-55°C 到 +125°C
    - 温度系数:±100 ppm/°C
    - 机械角度:约 310 度
    - 额定功率:85°C 下 0.5 瓦,125°C 下 0 瓦
    - 振动:30G
    - 冲击:100G
    - 负载寿命:0.5 瓦 @ 70°C 下 1000 小时
    - 旋转寿命:200 周期
    - 尺寸:多种型号,参考数据表以获取具体尺寸

    产品特点和优势


    3386 系列拥有以下显著特点:
    - 单圈设计:确保每次调节后的稳定性。
    - 多种安装方式:提供顶部调整和侧面调整两种方式,适应不同应用需求。
    - 密封设计:提高产品的可靠性,避免灰尘和湿气对内部结构的影响。
    - RoHS 合规:符合环保要求,适合全球市场。
    - 定制选项:可选加装旋钮、延长轴等,提升操作便捷性。
    - 广泛应用:适用于工业、医疗、航空航天等多个领域。

    应用案例和使用建议


    3386 系列广泛应用于需要精细调节电阻的应用中,例如精密仪器仪表、传感器校准、电机控制等领域。具体应用如下:
    - 仪器仪表校准:用于校准需要精确电阻值的仪表设备。
    - 医疗器械:如用于医疗成像设备中的微调电路。
    - 航空与航天:在卫星和飞机上用于复杂电路的微调。
    - 科研设备:用于实验室研究中的精密电阻调节。
    使用建议:
    - 在进行电位器调节时,需注意保护电位器不受过大的机械应力,避免损坏内部结构。
    - 保持电位器周围的环境清洁干燥,有助于延长使用寿命。
    - 对于特定应用,建议先咨询厂家工程师,选择最适合的型号和配置。

    兼容性和支持


    - 兼容性:支持通过标准的焊接方式安装,与市场上主流的 PCB 板卡具有良好的兼容性。
    - 支持:厂商提供详细的使用手册和技术支持,可通过电话、邮件等多种渠道获取帮助。

    常见问题与解决方案


    1. 问题:调节过程中出现卡顿现象。
    解决方案:检查电位器周围是否有异物阻碍,或者尝试重新调节。

    2. 问题:在极端环境下使用时,电位器表现不佳。
    解决方案:确认电位器型号是否符合所处环境的要求,并考虑选用更高防护等级的产品。
    3. 问题:调节精度不稳定。
    解决方案:确认调节过程中是否施加了过多力,或者尝试更换电位器。

    总结和推荐


    总体而言,3386 系列 3/8” Square Trimpot® 是一款性能稳定、可靠度高的精密可调电阻器。其出色的抗干扰能力和广泛的适用性使其成为许多高要求应用的理想选择。无论是工业、医疗还是航空航天等领域,这款产品都表现出色。因此,我强烈推荐将3386系列电位器作为您项目中的首选产品。

3386F-1-222LF参数

参数
电阻值 2.2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

3386F-1-222LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386F-1-222LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386F-1-222LF 3386F-1-222LF数据手册

3386F-1-222LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5406 ¥ 4.5951
500+ $ 0.515 ¥ 4.3775
1000+ $ 0.4998 ¥ 4.2483
库存: 1410
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 919.02
