首页  >  产品百科  >  PVG5H203C03R00

PVG5H203C03R00

厂牌: BOURNS
产品描述: 20KΩ ±10% 250mW ±150ppm/℃ 线性 贴片安装 4.8mm*3.7mm*3.7mm
供应商型号: PVG5H203C03R00
供应商: Master
标准整包数: 500

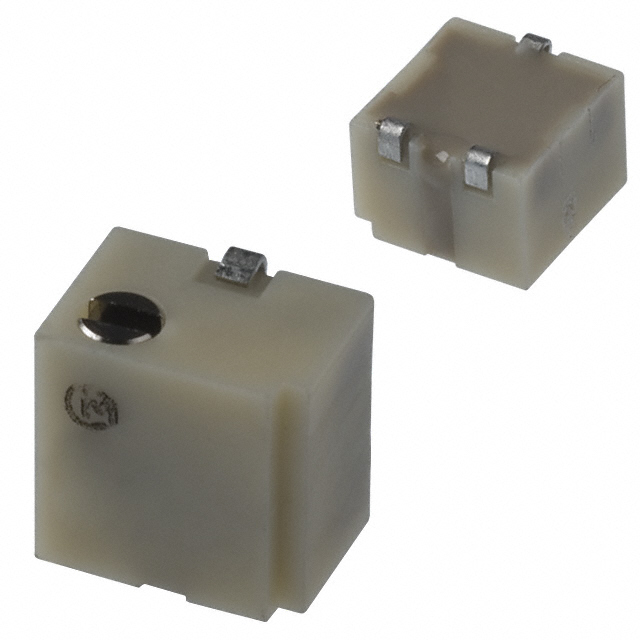

BOURNS 电位器及其他可变电阻器 PVG5H203C03R00

PVG5H203C03R00概述

    # SMD Sealed Type Multiturn PVG5 Series Trimmer Potentiometers 技术手册

    1. 产品简介


    PVG5系列是一款表面贴装型(SMD)多圈密封式可调电位器,专为高性能、高可靠性设计。它采用5毫米正方形设计,符合EIA/EIAJ/IPC/VECI标准的SMD脚位布局,具备优异的温度适应性和机械稳定性。该系列产品主要功能是通过精密调节电阻值来实现电路中的信号分配、分压及阻值调整等关键作用,广泛应用于通信、工业控制、消费电子等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 功率额定值 | 0.25瓦(70°C环境下) |
    | 有效旋转角度 | 11圈(360° × 11 = 3960°) |
    | 总电阻值范围 | 50Ω至2MΩ(具体值见下表) |
    | TCR(温度系数) | ±150 ppm/°C |
    | 工作温度范围 | -55°C 至 +125°C |
    | 封装方式 | 表面贴装(支持强制热空气、对流焊、红外焊接、蒸汽焊接等方法) |
    | 部分编号 | 功率(W) | 转数 | 总电阻值(Ω) | TCR(ppm/°C) |

    | PVG5A100C03R00 | 0.25 | 11 | 50 | ±150 |
    | PVG5A200C03R00 | 0.25 | 11 | 100 | ±150 |
    | PVG5A500C03R00 | 0.25 | 11 | 500 | ±150 |
    | PVG5A101C03R00 | 0.25 | 11 | 1k | ±150 |
    | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    1. 紧凑设计:5mm×5mm的小尺寸,满足现代电子设备的小型化需求。
    2. 多圈调节:支持11圈的精确调节,适合需要高精度应用的场合。
    3. 密封结构:防尘、防水,确保长期稳定运行。
    4. 符合RoHS标准:环保友好,无铅化生产。
    5. 灵活选型:提供多种阻值选择,适用于不同应用场景。

    4. 应用案例和使用建议


    应用场景
    - 通信设备:用于调节射频模块的阻抗匹配。
    - 工业控制:实现复杂电路中精密电压调整。
    - 消费电子:如音响设备的音量控制。
    使用建议
    1. 确保在焊接过程中使用合适的焊接工艺,避免过高的热量导致损坏。
    2. 在高湿度环境中使用时,需额外加装保护措施以防止湿气侵蚀。
    3. 对于高温环境,建议使用更高额定值的产品,以延长使用寿命。

    5. 兼容性和支持


    该产品可兼容常见的SMD生产设备,并支持在线焊接工艺。制造商提供全面的技术支持,包括样品测试、批量生产指导及售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现裂纹 | 使用低应力焊接方法,确保适当预热时间 |
    | 阻值漂移过大 | 检查是否超出规定的工作温度范围 |
    | 调节不顺畅 | 清理接触点并重新涂抹润滑剂 |

    7. 总结和推荐


    综上所述,PVG5系列可调电位器凭借其紧凑的设计、高精度调节能力和卓越的环境适应性,在多个领域表现出色。无论是通信、工业还是消费类电子产品,它都是一种值得信赖的选择。强烈推荐给需要高精度调节和长期稳定性的应用场合。
    最终结论:推荐使用PVG5系列电位器!

PVG5H203C03R00参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 250mW
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 4.8mm*3.7mm*3.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PVG5H203C03R00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PVG5H203C03R00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PVG5H203C03R00 PVG5H203C03R00数据手册

PVG5H203C03R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.4172 ¥ 11.7774
1000+ $ 1.3694 ¥ 11.2139
2500+ $ 1.3145 ¥ 10.7647
5000+ $ 1.3071 ¥ 10.7042
7500+ $ 1.3008 ¥ 10.6524
10000+ $ 1.2945 ¥ 10.6005
15000+ $ 1.2945 ¥ 10.6005
库存: 1500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 5888.7
