3223W-1-105E

厂牌: BOURNS
产品描述: 1MΩ ±20% 125mW ±100ppm/℃ 线性 300V 贴片安装 4.16mm(高度)
供应商型号: 1689882
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3223W-1-105E

3223W-1-105E概述

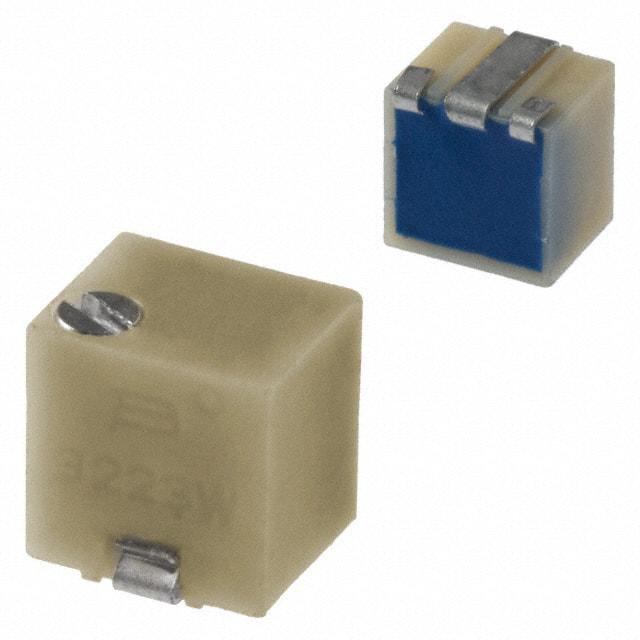

    # 3223 - 3 mm SMD Trimpot® Trimming Potentiometer

    产品简介


    3223 - 3 mm SMD Trimpot® Trimming Potentiometer是一款表面贴装(Surface Mount)型的三毫米正方形电位计,专为工业应用设计。该产品采用密封结构,可抵御标准的电路板清洗过程,并提供自动化放置兼容的设计。由于其独特的设计和优良的性能,3223型号在各种应用中表现出色,尤其是在要求高可靠性的工业场合中广泛应用。

    技术参数


    - 基本规格:10欧姆到2兆欧姆(具体参考标准电阻表)
    - 电阻容差:±20%
    - 绝对最小电阻:1% 或3欧姆最大(取较大值)
    - 接触电阻变化:3% 或3欧姆最大(取较大值)
    - 分辨率:几乎无限
    - 绝缘电阻:最小500VDC时为100兆欧姆
    - 介电强度:海平面时为600VAC(1分钟)
    - 调整角度:11转(标称值)
    - 环境特性:
    - 功率等级(最高200V):
    - 70°C:0.125瓦
    - 150°C:0瓦
    - 工作温度范围:-65°C至+150°C
    - 温度系数:±100ppm/°C
    - 密封测试:85°C氟碳液体处理60秒
    - 湿度:MIL-STD-202方法106,TRS±3%,IR10兆欧
    - 振动:20G下TRS±1%,VRS±1%
    - 冲击:100G下TRS±1%,VRS±1%
    - 负载寿命:@70°C额定功率下1000小时,CRV为4欧姆或4%(取较大值)
    - 旋转循环:200次,CRV为4欧姆或4%(取较大值)
    - 热冲击:5个周期,TRS±2%,VRS±2%

    产品特点和优势


    - 密封设计:确保标准电路板清洗过程的耐久性。
    - 自动放置兼容性:具备中心定位设计,便于自动化生产。
    - 可调式螺丝:允许精准调节。
    - 符合行业标准:符合EIA/EIAJ/IPC/VECI表面贴装电位器标准。
    - 环保合规:RoHS认证。
    - 多功能调整:顶部和侧面均可调整。
    - 材料质量:阻燃材料UL94V-0级,保证安全性。

    应用案例和使用建议


    实际使用场景
    - 工业设备:在工业自动化设备中用于精密控制。
    - 医疗设备:如生命支持系统,需要高可靠性和精度。
    - 消费电子产品:如智能家电,需要小型化和高效能。
    使用建议
    - 在高湿度环境下使用时,注意湿度影响。
    - 在高温环境中,可能需要降低功率以避免过热。
    - 使用前进行充分测试,以验证在特定应用中的实际性能。

    兼容性和支持


    - 与多种标准设备兼容。
    - 厂商提供技术支持和服务。

    常见问题与解决方案


    常见问题
    - 问题一:调节过程中出现不稳定现象。
    - 解决办法:确保正确安装并检查连接线是否松动。

    - 问题二:无法达到期望的调整角度。
    - 解决办法:确认电源电压稳定,同时检查内部电阻是否有损坏。

    总结和推荐


    综上所述,3223 - 3 mm SMD Trimpot® Trimming Potentiometer是一款高性能且可靠的电位计产品,适合各种工业和消费电子应用。其独特的密封设计、多样的调整方式以及广泛的兼容性使其在市场上具有很强的竞争力。强烈推荐给需要高精度和可靠性电子元件的应用场合。

3223W-1-105E参数

参数
电阻值 1MΩ
精度 ±20%
额定功率 125mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 4.16mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3223W-1-105E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3223W-1-105E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3223W-1-105E 3223W-1-105E数据手册

3223W-1-105E封装设计

查看详情并下载
Symbol
Footprint
3D Model
