PT61018AAPEL-S

产品分类: 脉冲变压器
厂牌: BOURNS
产品描述: 1CT:1CT LAN 10/100 Base-T 350μH 贴片安装 12.8mm*6.9mm*5.9mm
供应商型号: PT61018AAPEL-S
供应商: 国内现货
标准整包数: 5

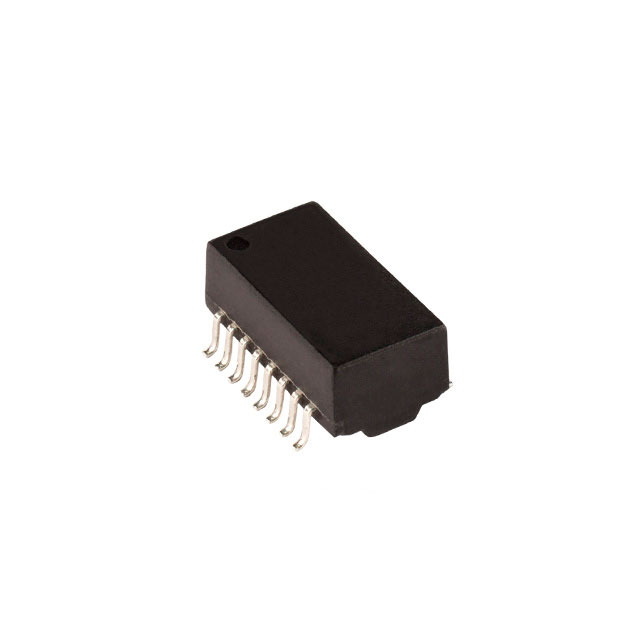

BOURNS 脉冲变压器 PT61018AAPEL-S

PT61018AAPEL-S概述


    产品简介


    PT61018AAPEL-S 是一款适用于 10/100 Base-T 以太网标准的变压器。它是一款完全集成的适配器、集线器和主板应用产品。这款变压器经过严格的温度范围测试,可在极端环境下可靠运行,并符合汽车级标准,确保在各种复杂环境中稳定工作。同时,它还符合 RoHS 指令,符合环保要求。

    技术参数


    - 电气特性:
    - 电感:350 μH min. @ 100 kHz, 0.1 Vrms, 8 mA DC Bias
    - 匝数比(± 5%):1CT:1CT
    - 直流电阻(最大值):1.2 Ω
    - 插入损耗:1-100 MHz 范围内最大为 -1.15 dB
    - 回波损耗:
    - 1-30 MHz 范围内最小为 -18 dB
    - 30-60 MHz 范围内最小为 -13 dB
    - 60-80 MHz 范围内最小为 -12 dB
    - 共模抑制:
    - 1-60 MHz 范围内最小为 -37 dB
    - 60-100 MHz 范围内最小为 -28 dB
    - 串扰:
    - 1-60 MHz 范围内最小为 -40 dB
    - 60-100 MHz 范围内最小为 -35 dB
    - 工作条件:
    - 工作温度:-40 至 +85 °C
    - 存储温度:-40 至 +125 °C
    - 绝缘耐压:在 1 mA 下,60 秒时可达 1.5 kVrms
    - 物理尺寸:
    - 长度:10.50 mm (0.413 in)
    - 宽度:8.89 mm (0.350 in)
    - 高度:12.80 mm (0.504 in)

    产品特点和优势


    PT61018AAPEL-S 变压器具备多项显著的优势和特点:
    - 兼容性:符合 IEEE 802.3 以太网标准,可广泛应用于各种网络设备中。
    - 耐用性:具有扩展的工作温度范围,能在 -40°C 到 +85°C 的温度范围内稳定工作。
    - 汽车级品质:通过 AEC-Q200 认证,符合汽车行业标准。
    - 环保设计:符合 RoHS 指令,适合环保要求较高的应用环境。

    应用案例和使用建议


    应用案例
    PT61018AAPEL-S 可用于各种工业控制、数据中心和车载网络系统中,尤其是在需要高可靠性的环境中。
    使用建议
    1. 正确的电路布局:根据推荐的电气原理图和布局进行设计,确保良好的电磁兼容性。
    2. 合理布局:避免其他元器件对 PT61018AAPEL-S 造成干扰,保持其周围的空间足够大。
    3. 考虑温度因素:特别注意极端温度下的工作状态,选择合适的散热措施。

    兼容性和支持


    PT61018AAPEL-S 与现有的大多数网络设备兼容,可以轻松集成到现有系统中。Bourns 公司提供了详尽的技术支持和维护服务,用户可以通过官网获取相关文档和技术支持。

    常见问题与解决方案


    1. 问题:插入损耗过大
    - 解决方法:检查连接线路是否正确无误,确认是否按照推荐布局进行了设计。

    2. 问题:回波损耗过低
    - 解决方法:检查是否接地点存在共模噪声干扰,考虑增加屏蔽层。

    3. 问题:高温环境下工作不稳定
    - 解决方法:采用合适的散热方式,确保工作环境温度在允许范围内。

    总结和推荐


    综上所述,PT61018AAPEL-S 是一款高性能、高可靠性且广泛适用的变压器产品,特别适用于严苛环境下的工业和车载应用。其优异的电气特性和广泛的温度适应性使其在市场上具有很强的竞争优势。强烈推荐在需要高可靠性的网络设备中使用该产品。

PT61018AAPEL-S参数

参数
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100 Base-T
匝数比 1CT:1CT
长*宽*高 12.8mm*6.9mm*5.9mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT61018AAPEL-S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PT61018AAPEL-S数据手册

厂牌 PDF简要描述 下载
BOURNS 脉冲变压器 BOURNS PT61018AAPEL-S PT61018AAPEL-S数据手册

PT61018AAPEL-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 39.7139
900+ ¥ 38.839
1800+ ¥ 38.0067
3600+ ¥ 25.0656
18000+ ¥ 24.5633
库存: 265
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 198.56
