首页  >  产品百科  >  3299X-1-502LF

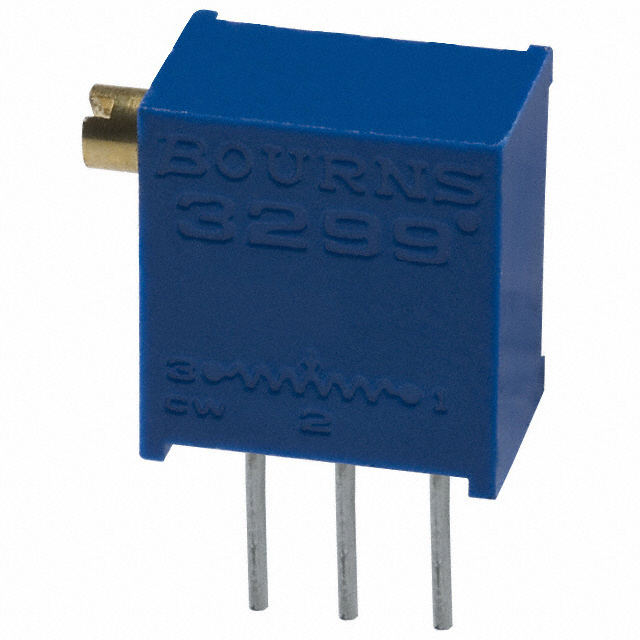

3299X-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 线性 300V DIP 通孔安装 10.03mm(高度)
供应商型号: 11M-3299X-1-502LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3299X-1-502LF

3299X-1-502LF概述


    产品简介


    3299系列是一款直径为3/8英寸(9.5毫米)的方形微调电位器,适合各种工业应用。它提供多种终端样式和安装方式,符合RoHS标准。这种微调电位器适用于需要高精度调节的应用场合,例如音频设备、仪器仪表、医疗设备以及工业控制系统等。

    技术参数


    电气特性
    - 标准阻值范围:10欧姆到2兆欧姆
    - 阻值公差:±10%(可提供更严格的公差)
    - 最小绝对阻值:1% 或 2欧姆,以较大者为准
    - 接触电阻变化:1.0% 或 3欧姆,以较大者为准
    - 调节能力:电压±0.01%,阻值±0.05%
    - 绝缘电阻:最小500 VDC时为1,000兆欧姆
    - 击穿电压:海平面900 VAC;70,000英尺高度350 VAC
    - 额定功率:70°C时0.5瓦特;125°C时0瓦特
    - 温度系数:±100 ppm/°C
    - 温度范围:-55°C到+125°C
    环境特性
    - 震动测试:20 G,旋转寿命200次
    - 冲击测试:100 G,振动测试:20 G,冲击测试:100 G
    - 使用寿命:70°C下1000小时0.5瓦特负载寿命,200次旋转寿命
    - 密封测试:85°C氟里昂环境下测试
    - 湿度测试:MIL-STD-202方法103,96小时测试后阻值变化不超过2%
    物理特性
    - 最大扭矩:3.0盎司-英寸
    - 机械止挡:刮水器空转
    - 引脚:焊锡式引脚
    - 重量:约0.035盎司
    - 标记:制造商商标、阻值代码、接线图、日期码、型号编号和样式

    产品特点和优势


    3299系列电位器提供了多款终端样式和安装选项,以满足不同的需求。它的阻值范围广泛,可以达到从10欧姆到2兆欧姆,这对于精密调节应用非常关键。此外,它具备出色的抗震性和抗冲击性,可以在恶劣环境中可靠工作。由于采用密封设计,能够有效防止灰尘和其他杂质进入内部,提高了可靠性。另外,RoHS合规性确保其符合环保标准,便于全球市场的推广和使用。

    应用案例和使用建议


    应用案例
    3299系列电位器常用于医疗设备中对敏感信号的精密调节,如心电图仪和超声波设备中的参数调节。在工业自动化控制系统中,这种电位器也广泛用于精确控制电机的速度和位置。
    使用建议
    在使用过程中,需确保电位器的工作环境温度保持在规定的范围内,以避免因温度过高导致的阻值漂移。同时,在安装时注意防水防尘,避免外部环境影响其性能。对于要求极高的应用场合,建议选用阻值公差更小的版本,以获得更高的精度。

    兼容性和支持


    该电位器可与多种电子设备和电路板兼容,适用于不同的安装和连接方式。Bourns公司提供了详尽的技术支持文档,用户可以通过官网获取更多信息和应用指南。如果遇到任何问题,可通过客服热线或电子邮件获得及时的支持。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,阻值出现漂移
    - 解决办法:检查工作环境温度是否超出规定的范围,必要时采取散热措施或选用更高耐温等级的产品。
    2. 问题:电位器接触不良
    - 解决办法:清洁引脚表面并重新焊接,确保良好的电气接触。
    3. 问题:在振动强烈的环境中使用时,调节效果不稳定
    - 解决办法:选择带机械止挡的设计或采用更高的防震等级产品。

    总结和推荐


    3299系列电位器以其广泛的阻值范围、高精度调节能力和优异的环境适应性,成为许多工业和医疗应用的理想选择。其出色的稳定性和耐用性使其在各类严苛环境下表现卓越。建议用户根据具体应用场景选择合适型号,并遵循厂家的安装和使用建议,以确保最佳性能。总体而言,3299系列电位器是一款值得信赖的高品质产品。

3299X-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299X-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299X-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299X-1-502LF 3299X-1-502LF数据手册

3299X-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6995 ¥ 22.5407
库存: 23
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 22.54
直接购买
加入购物车
