95A1A-B24-A20L

厂牌: BOURNS
产品描述: 100KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*22.55mm
供应商型号: 7899475
供应商: 海外现货
标准整包数: 1

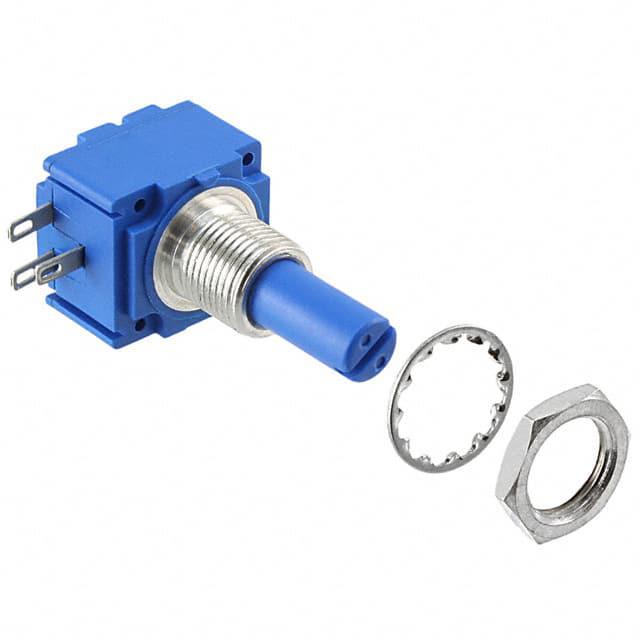

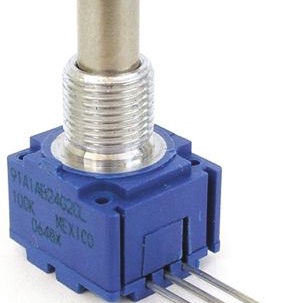

BOURNS 电位器及其他可变电阻器 95A1A-B24-A20L

95A1A-B24-A20L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    这些产品是单圈旋转控制电位计,尺寸为5/8英寸正方形。它们提供多种配置选项,包括不同类型的引脚、金属或塑料轴、以及各种阻值和电位特性。主要应用于工业自动化、仪器仪表、医疗设备等领域。

    技术参数


    - 电阻范围:线性(A、B、E、H):1KΩ 至 1MΩ;音频(C、D、F、G、S、T):1KΩ 至 1MΩ
    - 总电阻公差:10% 或 20%(B 系列和 E 系列为 5% 或 10%)
    - 独立线性误差:±5%
    - 最小有效电阻:2Ω 最大
    - 有效电气角度:线性(A、B、E、H):240° ±5°;音频(C、D、F、G、S、T):225° ±5°
    - 接触电阻变化:±1% 或 3Ω(以较大者为准)
    - 介电强度:海平面:1500 VAC 最小;70,000 英尺:500 VAC 最小
    - 绝缘电阻:500 VDC 下:1000 兆欧姆最小
    - 功率额定值:+70°C 单段装配:线性(A、B、E、H):1W;音频(C、D、F、G、S、T):0.5W
    - 工作温度范围:-40°C 至 +125°C
    - 储存温度范围:-55°C 至 +125°C
    - 振动:15G
    - 冲击:30G
    - 负载寿命:1000 小时
    - 旋转寿命:无负载情况下 100,000 周期
    - 防水等级:IP40

    产品特点和优势


    - 多样的引脚配置:可提供不同的引脚布局,方便不同应用场景的需求。
    - 出色的电气隔离性能:几乎无限的电气电路隔离能力,适用于高精度需求的应用。
    - 金属或塑料轴选择:可根据环境要求选择合适的轴材料。
    - 符合RoHS标准:环保合规,符合现代法规要求。

    应用案例和使用建议


    应用案例:在工业自动化系统中,用于调节电压和电流;在医疗设备中,用于调节各种参数如心率监测仪的灵敏度。
    使用建议:根据具体应用需求选择合适的电阻值和电位特性;确保正确的安装方向和负载情况,以充分发挥其性能。

    兼容性和支持


    - 兼容性:与大多数电子设备和控制系统兼容。
    - 支持和服务:Bourns 提供详尽的技术文档和支持服务,用户可以通过官方网站和技术团队获取帮助。

    常见问题与解决方案


    - 问题一:电位计的旋转寿命不足。
    - 解决方案:检查是否有过载或不正确的安装方式,更换更合适的产品或调整安装方式。
    - 问题二:接触电阻变化较大。
    - 解决方案:确认连接是否稳定,避免震动和冲击对接触电阻的影响。

    总结和推荐


    综合评估:Model 91, 92, 93, 94 & 95 是一款高性能的单圈旋转控制电位计,具备出色的电气隔离能力和广泛的适用性。其多样的配置选项使其适用于多种复杂的工业和医疗应用。如果需要高精度和稳定的控制性能,这款产品是一个不错的选择。
    推荐:强烈推荐给需要高精度控制和宽广工作温度范围的应用场合。其良好的兼容性和技术支持也为用户提供了极大的便利。

95A1A-B24-A20L参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 17.45mm*15.88mm*22.55mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

95A1A-B24-A20L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

95A1A-B24-A20L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 95A1A-B24-A20L 95A1A-B24-A20L数据手册

95A1A-B24-A20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.4952
12+ ¥ 52.2114
23+ ¥ 51.1049
库存: 50
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.49
