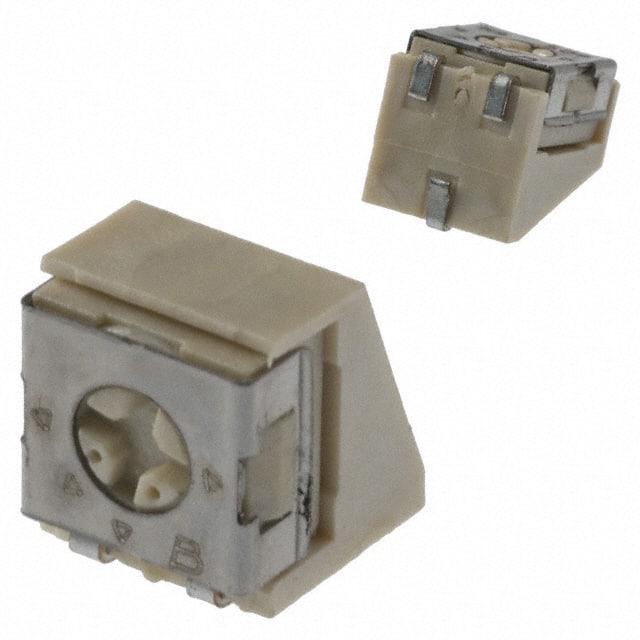

3314Z-1-203E

厂牌: BOURNS
产品描述: 20KΩ ±20% 250mW ±100ppm/℃ 线性 贴片安装 5.76mm(高度)
供应商型号: 3314Z-1-203E
供应商: Master
标准整包数: 200
BOURNS 电位器及其他可变电阻器 3314Z-1-203E

3314Z-1-203E概述


    产品简介


    3314 - 4 mm Square Trimpot® Trimming Potentiometer 是一款适用于工业环境的单圈旋转、表面贴装型精密可调电位器。它的主要特点是紧凑的方形设计,能够适应多种电路板布局。该电位器可用于调整电路中的电阻值,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    电气特性
    - 标准电阻范围:10 欧姆至 2 兆欧姆
    - 电阻公差:±20%(紧公差也可用)
    - 端子电阻:最大为 1% 或 2 欧姆(以较大者为准)
    - 接触电阻变化:3% 或 3 欧姆
    - 分辨率:无限
    - 绝缘电阻:最小 100 兆欧,直流电压 500V
    - 介电强度:海拔海平面时为 500V AC(1分钟)
    环境特性
    - 功率等级:(最大500V时)G、J、H型号为0.25瓦,125°C时为0瓦;R型号为0.25瓦,125°C时为0瓦
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 浸入氟化物液中,持续60秒
    - 湿度:90%-98% RH,循环10次,240小时
    - 振动:20G±1%
    - 冲击:100G±1%
    物理特性
    - 机械角度:240°名义值
    - 扭矩:最大180g·cm
    - 停止强度:最小300g·cm
    - 推压强度(S和Z型号):最小1.6公斤(3.5磅)
    - 重量:约0.01盎司

    产品特点和优势


    1. 表面贴装技术:兼容现代SMT制造工艺。
    2. 广泛兼容性:与主流真空拾放设备兼容。
    3. 多样化的安装方式:提供J钩、鸥翼式及插针配置,以及侧调节选项。
    4. 认证标准:符合EIA/EIAJ/IPC/VECI表面贴装标准。
    5. 环保材料:符合RoHS指令要求,无铅表面贴装版本也提供。
    6. 应用资格:通过AEC-Q200认证,符合汽车级标准。

    应用案例和使用建议


    应用案例:
    - 在某些消费电子设备中作为调节电阻,如音量控制旋钮。
    - 在工业控制设备中用于微调电流或电压。
    - 在通信设备中作为信号调节元件。
    使用建议:
    - 在高湿度环境下使用时,需要进行适当的密封处理。
    - 高温环境中,注意功率等级限制。
    - 为了确保最佳性能,应根据具体应用场景调整和验证实际参数。

    兼容性和支持


    - 兼容性:与其他电子元器件高度兼容,适用于多种电路板布局。
    - 支持服务:Bourns公司提供技术支持和维护服务,确保用户可以顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电阻值不准确 | 确认电路板布局符合推荐标准,检查是否有其他外部因素干扰。 |
    | 长期使用后电阻变化大 | 检查是否存在过度振动或冲击情况,必要时更换新的电位器。 |

    总结和推荐


    3314 - 4 mm Square Trimpot® Trimming Potentiometer 是一款具有高可靠性和广泛适用性的精密电位器,适用于各种严苛的应用环境。凭借其优良的机械和电气特性,以及卓越的环境适应能力,该产品在市场上表现出色,值得推荐使用。如果您正在寻找一款可靠的可调电阻器,这款电位器将是您的理想选择。

3314Z-1-203E参数

参数
电阻值 20KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 5.76mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
