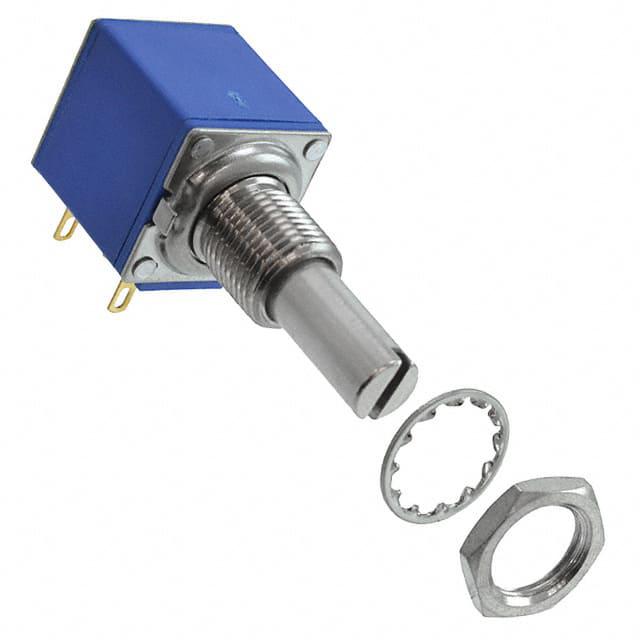

84A1D-B24-J15L

厂牌: BOURNS
产品描述: 10KΩ ±5% 1W ±50ppm/℃ 线性 面板安装 15.88mm*15.88mm*22.99mm
供应商型号: N-84A1D-B24-J15L
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 84A1D-B24-J15L

84A1D-B24-J15L概述


    产品简介


    本电子元器件是一款由Bourns公司生产的精密电位器,型号为Model 83/84。该产品具有独特的10转模块化面板控制封装,是市场上唯一一种采用这种设计的10转精密电位器。该产品可提供最多两段独立控制,并且符合RoHS标准,确保环保要求。

    技术参数


    - 电阻范围:线绕式元件(J型斜坡)200至100 K欧姆;Hybritron®元件(K型斜坡)1 K至100 K欧姆。
    - 总电阻容差:线绕式元件±5%;Hybritron®元件±10%。
    - 独立线性度:线绕式元件±0.25%;Hybritron®元件±0.25%。
    - 最小电阻(仅限线绕式元件):1.0欧姆或0.1%(两者取较大值)。
    - 有效电气角度:3600° +10°, -0°。
    - 耐电压(海平面):1,000 VAC 最小。
    - 绝缘电阻(500 VDC):1,000 兆欧最小。
    - 功率等级(以最大功率耗散或350 VAC,取两者较小值为准):
    - +70°C:1瓦。
    - +125°C:0瓦。
    - 理论分辨率:详见表格。
    - 端电压(仅限Hybritron®元件):0.2% 应用电压。
    - 噪声(仅限线绕式元件):100 欧姆 ENR 最大。
    - 输出平滑度(仅限Hybritron®元件):0.15% 最大。


    产品特点和优势


    - 兼容性强:与Model 80系列中的其他成员兼容。
    - 高精度:在10转中达到高精度,适合需要精确调节的应用。
    - 灵活配置:最多提供两个独立段,便于多用途应用。
    - 高可靠性:符合RoHS标准,保证绿色环保。

    应用案例和使用建议


    此款电位器广泛应用于需要精密调整和高可靠性的各种工业控制设备中。例如,在自动化控制系统中,它可以用于设置和调整设定值。此外,在需要长时间稳定运行的环境中也非常适用。建议在使用过程中注意保持良好的通风条件,并避免在极端环境下长时间运行,以延长使用寿命。

    兼容性和支持


    该产品与Model 80系列中的其他成员兼容。Bourns公司提供了全面的技术支持,包括安装指导和故障排查服务,确保用户可以充分利用该产品的优势。

    常见问题与解决方案


    1. 问题:电位器出现噪声。
    - 解决方案:检查接线是否正确,并确认是否有电磁干扰。必要时更换接线。

    2. 问题:在高湿度环境下电位器失效。
    - 解决方案:确保电位器安装在干燥的环境中,并采取适当的防潮措施。
    3. 问题:电位器旋转困难。
    - 解决方案:检查旋转扭矩是否合适,必要时调整。

    总结和推荐


    总体而言,Model 83/84电位器凭借其精准度和灵活性,在需要高精度控制的场合表现出色。尽管价格略高于同类产品,但其优秀的性能和可靠性使其成为值得推荐的选择。如果您正在寻找一款能够满足严苛工业标准的电位器,这款产品无疑是一个理想选择。

84A1D-B24-J15L参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
额定电压 -
锥度 线性
长*宽*高 15.88mm*15.88mm*22.99mm
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

84A1D-B24-J15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

84A1D-B24-J15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 84A1D-B24-J15L 84A1D-B24-J15L数据手册

84A1D-B24-J15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
