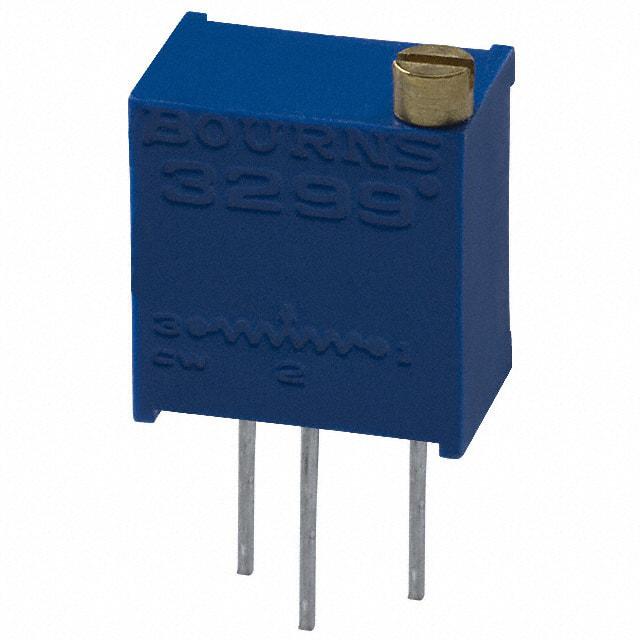

3299Y-1-204LF

厂牌: BOURNS
产品描述: 200KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm(高度)
供应商型号: 3299Y-1-204LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3299Y-1-204LF

3299Y-1-204LF概述


    产品简介


    3299系列3/8英寸方形微调电位器(Trimpot)是一种用于微调应用的高性能可变电阻器。它提供五种常见的终端样式,并且符合RoHS标准。这些电位器主要用于需要精确调节的应用场合,如精密仪器、医疗设备和工业控制系统等。

    技术参数


    - 标准电阻范围:10至2兆欧姆
    - 电阻容差:±10%(紧公差可选)
    - 绝对最小电阻:1% 或 2欧姆(以较高者为准)
    - 接触电阻变化:1.0% 或 3欧姆(以较高者为准)
    - 可调性
    - 电压:±0.01%
    - 电阻:±0.05%
    - 绝缘电阻:500 VDC,最小值为1000兆欧姆
    - 击穿电压
    - 海平面:900 VAC
    - 70,000英尺:350 VAC
    - 功率额定值(最大300 V):
    - 70°C:0.5瓦特
    - 125°C:0瓦特
    - 温度范围:-55°C 至 +125°C
    - 密封测试:85°C 氟利昂(Fluorinert)
    - 环境特性
    - 湿度:MIL-STD-202方法103,96小时(2% ΔTR,10兆欧姆IR)
    - 振动:20 G(1% ΔTR;1% ΔVR)
    - 冲击:100 G(1% ΔTR;1% ΔVR)
    - 负载寿命
    - 1,000小时,0.5瓦特@70°C(3% ΔTR;3%或3欧姆,以较高者为准,CRV)
    - 旋转寿命:200次(4% ΔTR;3%或3欧姆,以较高者为准,CRV)

    产品特点和优势


    3299系列微调电位器具备以下显著特点:
    - 多功能性:提供五种不同的终端样式,适合多种应用场景。
    - 耐久性:具有高负荷寿命和旋转寿命,确保长期稳定运行。
    - 高精度:电阻可调性高,电压和电阻误差小,适用于对精度要求高的应用场合。
    - 环保性:符合RoHS标准,无铅设计,绿色环保。
    - 兼容性:可以用于各种恶劣环境下,如高温、高湿和强振动环境中。

    应用案例和使用建议


    应用案例
    3299系列微调电位器广泛应用于精密仪器、医疗设备和工业控制系统中,如医疗器械中的信号调节、工业自动化中的电压调节等。
    使用建议
    - 在选择合适的电阻值时,可以根据具体的应用需求查阅标准电阻表,选择最合适的阻值。
    - 在安装过程中,确保电位器能够稳定地固定在电路板上,避免因振动导致松动。
    - 定期进行负载寿命测试,确保其在实际应用中的稳定性。

    兼容性和支持


    3299系列微调电位器具有良好的兼容性,可与其他电子元器件和设备配合使用。制造商提供了详细的技术支持和维护信息,用户可以通过官方网站获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题:电位器调节不准确
    - 解决方案:检查连接线是否有松动,重新调整电位器的位置,并进行校准。
    2. 问题:电位器出现噪声
    - 解决方案:清洁电位器的接点,使用适当的清洁剂去除氧化层。
    3. 问题:电位器无法正常工作
    - 解决方案:确认电源电压是否正确,检查电路连接是否有错误。

    总结和推荐


    3299系列微调电位器以其卓越的性能、高精度和良好的环境适应性,成为各类精密仪器和工业控制系统的理想选择。其多样的终端样式和可靠的支持使其在市场上具有很强的竞争力。综上所述,强烈推荐这一系列产品给需要高精度调节的用户。

3299Y-1-204LF参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Y-1-204LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Y-1-204LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Y-1-204LF 3299Y-1-204LF数据手册
