3329P-1-203LF

厂牌: BOURNS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ 通孔安装 5.82mm(高度)
供应商型号: 3329P-1-203LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3329P-1-203LF

3329P-1-203LF概述

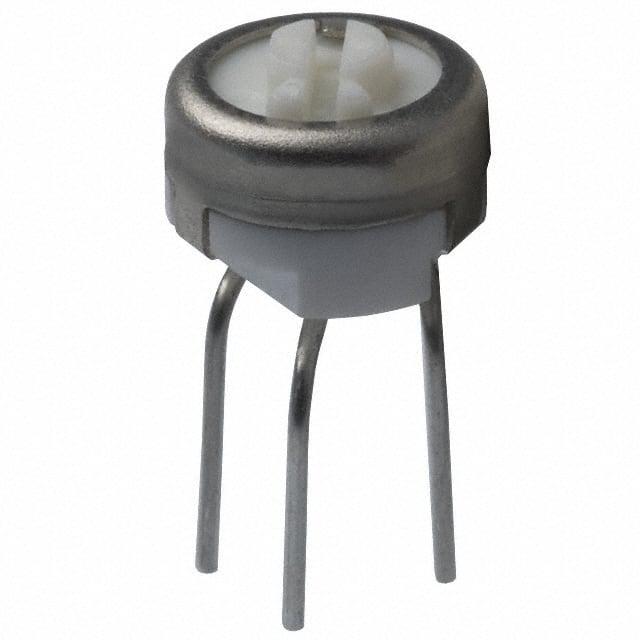

    3329 - 1/4 ˝ Round Trimpot® Trimming Potentiometer

    1. 产品简介


    3329系列1/4英寸圆形微调电位器是一种单圈旋转、圆型设计、密封式工业用精密微调电位器。它适用于多种标准终端样式,并提供卷带式包装,以便于自动化生产流程。此外,此款电位器已通过美国军用标准(MIL-PRF-22097 和 MIL-PRF-39035)认证,以满足高端应用需求。该型号具备无铅版本(RoHS),并在多款标准电阻值上表现出色。

    2. 技术参数


    - 电气特性
    - 标准阻值范围:10 欧姆到 1 兆欧姆
    - 阻值公差:±10%
    - 最小绝对阻值:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:±3.0% 或 ±3 欧姆(取较大者)
    - 调整精度:
    - 电压:±0.05%
    - 电阻:±0.15%
    - 分辨率:无限可调
    - 绝缘电阻:最小 1,000 兆欧姆
    - 介电强度:海平面下 600 VAC;海拔 80,000 英尺 250 VAC
    - 调整角度:240 度
    - 环境特性
    - 温度等级:-55°C 到 +150°C
    - 温度系数:±100 ppm/°C
    - 功率等级:85°C 下最大功率为 0.5 瓦特;150°C 下为 0 瓦特
    - 振动测试:30G
    - 冲击测试:100G
    - 负载寿命:1,000 小时 @ 85°C
    - 旋转寿命:200 周期
    - 物理特性
    - 机械角度:260 度
    - 转矩:最大 5.0 盎司-英寸
    - 锁定强度:最小 5.0 盎司-英寸
    - 端子:可焊接引脚
    - 重量:约 0.02 盎司

    3. 产品特点和优势


    - 1/4 英寸圆形设计:便于安装和操作,适用于紧凑空间的应用。
    - 单圈旋转:实现无限调节,确保精度和灵活性。
    - 工业级密封:提高可靠性,适用于恶劣环境。
    - 五种标准终端样式:提供更多选择,适用于不同的应用场景。
    - RoHS 合规:无铅版本,符合环保要求。
    - QPL 认证:通过 MIL-PRF-22097 和 MIL-PRF-39035 认证,品质可靠。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备:例如机床、机器人、传感器系统。
    - 医疗设备:确保稳定的电位调节。
    - 航空航天:通过高可靠性确保安全。
    - 通信设备:精密调校确保信号稳定传输。
    使用建议:
    - 工业自动化:考虑使用密封型设计以应对振动和冲击。
    - 医疗设备:优先选择具有高精度和温度稳定性高的版本。
    - 航空航天:关注产品通过 MIL-PRF-22097 和 MIL-PRF-39035 认证后的可靠性和耐久性。

    5. 兼容性和支持


    - 本产品可与其他标准终端样式兼容。
    - 供应商提供详细的技术支持和售后服务。
    - 与客户合作定制特定版本,满足个性化需求。

    6. 常见问题与解决方案


    - 问题一:阻值不稳定
    - 解决办法:检查连接是否良好,确保正确的焊接方法。
    - 问题二:旋转不顺畅
    - 解决办法:检查是否有异物卡住,清洁旋转部件。
    - 问题三:环境温度波动大
    - 解决办法:采用温度系数更低的产品,或者使用稳压电源。

    7. 总结和推荐


    综合评估:
    - 主要优点:高精度、稳定性和可靠性,适用多种工业标准,广泛应用于工业、医疗和航空航天领域。
    - 推荐使用:鉴于其广泛的适用性和优异的性能,推荐用于需要高精度和稳定性的应用场景。
    以上内容全面涵盖了 3329 系列 1/4 英寸圆形微调电位器的技术特点、应用案例和使用建议,帮助您更好地了解和使用该产品。

3329P-1-203LF参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 5.82mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329P-1-203LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329P-1-203LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329P-1-203LF 3329P-1-203LF数据手册
