3224W-1-202E

厂牌: BOURNS
产品描述: 2KΩ ±10% 250mW ±100ppm/℃ SMD 贴片安装 5.3mm(高度)
供应商型号: 3224W-1-202E
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224W-1-202E

3224W-1-202E概述

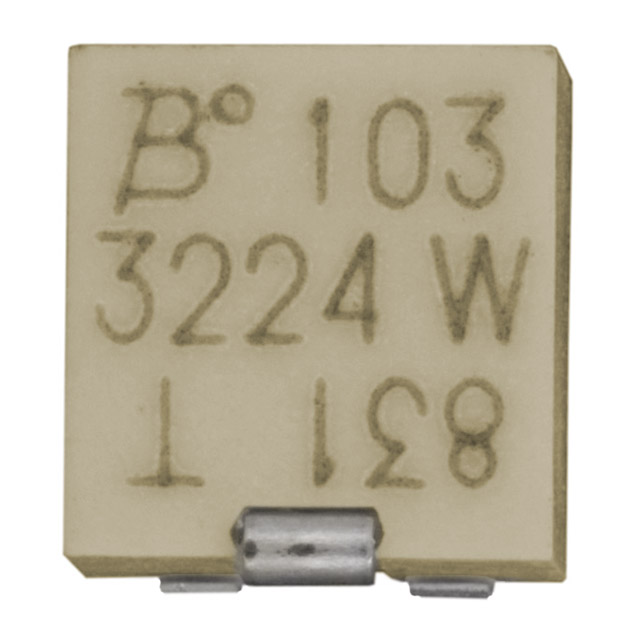

    3224 - 4 mm SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3224型4毫米表面贴装可调电位器是一款多功能的精密调整器件,特别适用于需要高精度和可靠性的小型电子系统。这款电位器采用表面贴装技术(SMT),符合EIA/EIAJ/IPC/VECI标准,能够在电路板上实现自动装配。它具有出色的接触电阻稳定性、低CRV值和宽泛的工作温度范围,使其在工业和商业应用中表现出色。

    2. 技术参数


    - 基本参数:标准电阻范围为10到2兆欧姆,电阻公差为±10%,最小绝对电阻为1%或2.0欧姆(以较大者为准)。
    - 接触电阻:最大变化量为1%或3欧姆。
    - 分辨率:接近于无限。
    - 绝缘电阻:最小值为100兆欧(500VDC条件下)。
    - 介电强度:海平面条件下的交流电压耐压值为600VAC(1分钟)。
    - 调节角度:名义上为12圈。
    - 功率等级:在85°C时为0.25瓦,在150°C时为0瓦。
    - 温度系数:±100 ppm/°C。
    - 温度范围:-65°C至+150°C。
    - 密封测试:85°C氟碳化合物/60秒。
    - 湿度:符合MIL-STD 202 Method 106标准。
    - 振动和冲击:符合MIL-STD-2088标准。

    3. 产品特点和优势


    - 多功能设计:适用于各种电子系统,尤其是那些对精度要求较高的应用场合。
    - 高可靠性:通过严格的密封测试和振动冲击测试,确保在恶劣环境下仍能正常工作。
    - 表面贴装技术:符合EIA/EIAJ/IPC/VECI标准,易于自动化装配,提高生产效率。
    - 广泛的电阻范围:提供10到2兆欧姆的标准电阻值,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 应用案例:该电位器广泛应用于工业控制系统、仪器仪表、医疗设备和通信设备等领域。
    - 使用建议:
    - 在安装前,请确保电路板符合所需的焊接条件。
    - 使用适当的调整工具进行精细调整,避免过度施力导致损坏。
    - 注意调节角度不要超过额定值,以免影响使用寿命。

    5. 兼容性和支持


    - 兼容性:本产品与多种SMT设备兼容,适合用于自动装配线。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电位器出现接触不良的情况。
    - 解决方案:检查连接点是否有氧化或腐蚀现象,必要时重新焊接。
    - 问题2:电位器在高温下性能下降。
    - 解决方案:确认是否符合规定的最高工作温度,如有需要请更换更高等级的产品。
    - 问题3:电位器无法准确调节到预期的电阻值。
    - 解决方案:检查是否正确设置了电位器的电阻值代码,确保正确的型号和规格。

    7. 总结和推荐


    综上所述,3224型4毫米表面贴装可调电位器以其高精度、可靠性和广泛应用领域的优势,成为众多电子产品设计的理想选择。对于需要精密调节的应用,强烈推荐使用此款电位器。希望上述内容能够帮助您更好地了解和使用该产品。

3224W-1-202E参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.3mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224W-1-202E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224W-1-202E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224W-1-202E 3224W-1-202E数据手册

3224W-1-202E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 4.879
100+ ¥ 4.6
150+ ¥ 4.52
200+ ¥ 4.48
库存: 5000
起订量: 50 增量: 250
交货地:
最小起订量为:50
合计: ¥ 243.95
