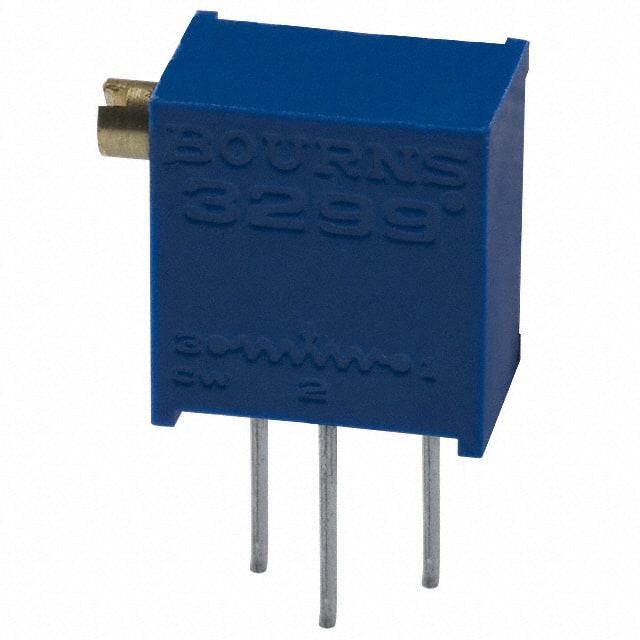

3299Z-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm*6.1mm*10.03mm
供应商型号: 3299Z-1-103LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3299Z-1-103LF

3299Z-1-103LF概述


    产品简介


    3299 - 3/8” Square Trimpot® Trimming Potentiometer
    本产品是一款型号为3299的3/8英寸方形微调电位器,主要适用于需要高精度调节的应用场景。该电位器具有工业级的密封设计,能够提供稳定的电阻调整功能。广泛应用于消费电子产品、工业控制设备及航空航天等领域。

    技术参数


    - 基本参数
    - 类型: 3/8” Square/ Multiturn / Cermet / Industrial / Sealed
    - 标准阻值范围: 10 Ω 至 2 MΩ(见标准电阻表)
    - 端子样式: 五种常见端子样式
    - 重量: 0.035 盎司
    - 电气特性
    - 电阻容差: ±10%(可选更紧公差)
    - 绝对最小电阻: 1% 或 2 欧姆(两者中较大的值)
    - 接触电阻变化: 1.0% 或 3 欧姆(两者中较大的值)
    - 调整精度
    - 电压: ±0.01%
    - 电阻: ±0.05%
    - 绝缘电阻: ≥ 1,000 兆欧(500 VDC 测试)
    - 击穿电压: 海平面 900 VAC;70,000 英尺 350 VAC
    - 温度范围: -55°C 至 +125°C
    - 耐振动/冲击
    - 振动: 20 G
    - 冲击: 100 G
    - 负载寿命: 1,000 小时,0.5 瓦 @ 70°C(3% 电阻变化,或 3 欧姆,以较大者为准)
    - 物理特性
    - 扭矩: 最大 3.0 盎司·英寸
    - 机械止动: 闲置
    - 终端: 可焊接引脚
    - 标记: 制造商标识、电阻代码、接线图、日期代码、制造商型号号和样式

    产品特点和优势


    该电位器拥有独特的工业级密封设计,可以提供高度可靠的阻值调节功能。它还具有五种不同端子样式的选项,便于在各种应用场景中灵活选择。在高湿度、震动和温度变化的环境下仍能保持稳定的性能。此外,3299型号电位器的调校精度极高,适合用于对精度要求极高的场合,如航空航天设备和高端电子产品。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 在复杂控制系统中,需要精确调节电压或电流以保证设备的稳定运行。
    - 航空航天设备: 高温、振动和宽温度范围是典型环境条件,该电位器能在这些条件下提供可靠的服务。
    - 消费电子产品: 作为调节音量或其他设置的微调元件。
    使用建议:
    - 在安装过程中应注意避免过度施加扭矩,以免损坏内部结构。
    - 在高温或高湿度环境中使用时,建议进行定期检查和维护,以确保其正常工作。
    - 对于需要更高精度的应用,可以选择更紧的公差版本,以进一步提高稳定性。

    兼容性和支持


    - 兼容性: 该电位器与常见的电子设备和电路板相兼容,特别是那些需要高精度调节的应用场景。
    - 支持和服务: 生产商提供了详细的使用指南和技术支持服务,用户可以通过官方网站获取更多信息和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确调整电阻值 | 检查连接线是否正确且牢固,尝试重新调整以达到所需电阻值 |
    | 扭矩过大导致损坏 | 调整时不要超过最大扭矩限制,选择合适的调整工具(如H-90) |

    总结和推荐


    综上所述,3299 - 3/8” Square Trimpot® 是一款功能强大且可靠的工业级微调电位器。它的高精度、耐久性和广泛的适用范围使其成为许多关键应用的理想选择。我们强烈推荐该产品给对精密调节有需求的工程师和技术人员。

3299Z-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm*6.1mm*10.03mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Z-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Z-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Z-1-103LF 3299Z-1-103LF数据手册

3299Z-1-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.1778 ¥ 18.1077
300+ $ 1.9652 ¥ 16.3315
500+ $ 1.8412 ¥ 15.3009
1000+ $ 1.823 ¥ 14.9289
2500+ $ 1.5646 ¥ 12.8122
5000+ $ 1.5561 ¥ 12.7431
7500+ $ 1.5487 ¥ 12.6826
10000+ $ 1.5487 ¥ 12.6826
库存: 600
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1810.77
