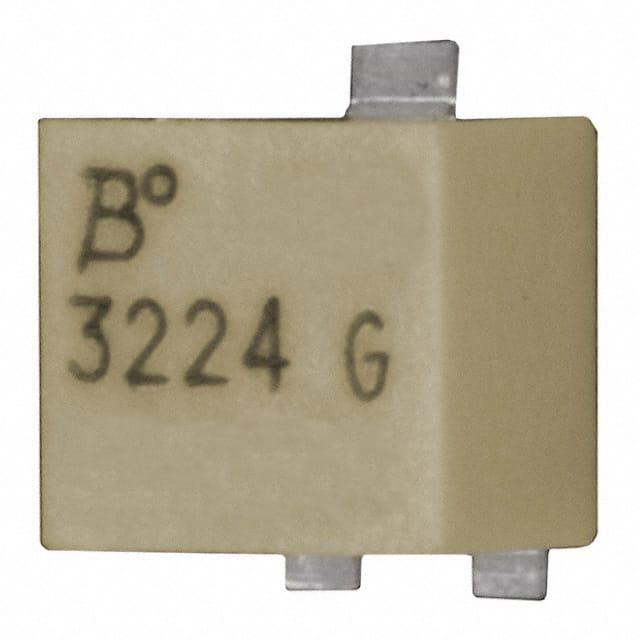

3224G-1-504E

厂牌: BOURNS
产品描述: 500KΩ ±10% 250mW ±100ppm/℃ 线性 贴片安装 3.9mm(高度)
供应商型号: 3224G-1-504E
供应商: Master
标准整包数: 250
BOURNS 电位器及其他可变电阻器 3224G-1-504E

3224G-1-504E概述


    产品简介


    3224系列 4毫米表面贴装调节电位器
    3224系列4毫米表面贴装调节电位器(简称Trimpot)是一款高性能的小型调节电位器,适用于工业应用。其独特的设计使其能够满足电子设备的小型化和高精度要求。产品广泛应用于各类电子产品,如通信设备、医疗仪器、航空航天设备等。

    技术参数


    - 标准电阻范围: 10 Ω 至 2 MΩ(详见标准电阻表)
    - 电阻容差: ±10%
    - 绝对最小电阻: 1% 或 2.0 Ω(两者中较大的一个)
    - 接触电阻变化: ≤1% 或 3 Ω(最大值)
    - 分辨率: 几乎无限
    - 绝缘电阻: ≥100 MΩ (500 VDC)
    - 耐压能力: 海拔测试: 600 VAC (1分钟)
    - 调整角度: 12转
    - 功率额定值:
    - 85°C 下: 0.25 瓦
    - 150°C 下: 0 瓦
    - 温度范围: -65°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟里昂液浸泡 60 秒
    - 振动: 20 G TRS±1%;VRS±1%
    - 冲击: 100 G TRS ±1%;VRS±1%
    - 负载寿命: 85°C 额定功率下 1000 小时,TRS:≤3Ω 或 3%
    - 旋转循环: 200次
    - 热冲击: 5个循环,TRS:±2%;VRS:±1%
    - 静电放电等级: 2级

    产品特点和优势


    1. 紧凑设计: 4 mm方形尺寸符合EIA/EIAJ/IPC/VECI SMD标准。
    2. 可靠性高: 密封设计能够承受电路板清洗处理。
    3. 低CRV: 最大为1%。
    4. 环保材料: 卤素自由,符合RoHS标准。
    5. 多功能调整: 可选择顶部或侧面调整方式。
    6. 多种封装形式: 支持J钩、鸥翼式等多种封装形式。

    应用案例和使用建议


    - 通信设备: 用于精确调节信号强度,保证通信质量。
    - 医疗仪器: 精密调节电压,确保设备稳定运行。
    - 航空航天: 在极端环境下提供可靠的电阻调节。
    使用建议:
    - 使用前应检查产品标识,确认其符合应用需求。
    - 安装时需注意防静电措施,防止损坏。
    - 在高温或高湿环境下使用时,应定期进行性能检测。

    兼容性和支持


    该产品支持多种封装形式,包括J钩、鸥翼式等,可广泛应用于各种电子设备。厂商提供全面的技术支持和售后服务,包括安装指导、故障排除和定期维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电阻值不准确 | 检查焊接质量和环境湿度。 |
    | 使用过程中出现噪声 | 检查接地是否良好,避免电磁干扰。 |
    | 长时间使用后性能下降 | 更换新的产品或进行定期维护。 |

    总结和推荐


    3224系列4毫米表面贴装调节电位器具有紧凑的设计、高可靠性及广泛的应用场景。其独特的设计和优异的性能使其成为电子设备中的理想选择。无论是通信设备还是医疗仪器,该产品均能提供稳定的电阻调节性能,值得推荐使用。

3224G-1-504E参数

参数
电阻值 500KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 3.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224G-1-504E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224G-1-504E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224G-1-504E 3224G-1-504E数据手册

3224G-1-504E封装设计

查看详情并下载
Symbol
Footprint
3D Model
