TC33X-2-502E

厂牌: BOURNS
产品描述: 5KΩ ±25% 100mW ±250ppm/℃ SMD 贴片安装 1.2mm(高度)
供应商型号: 26M-TC33X-2-502E
供应商: 云汉优选
标准整包数: 1

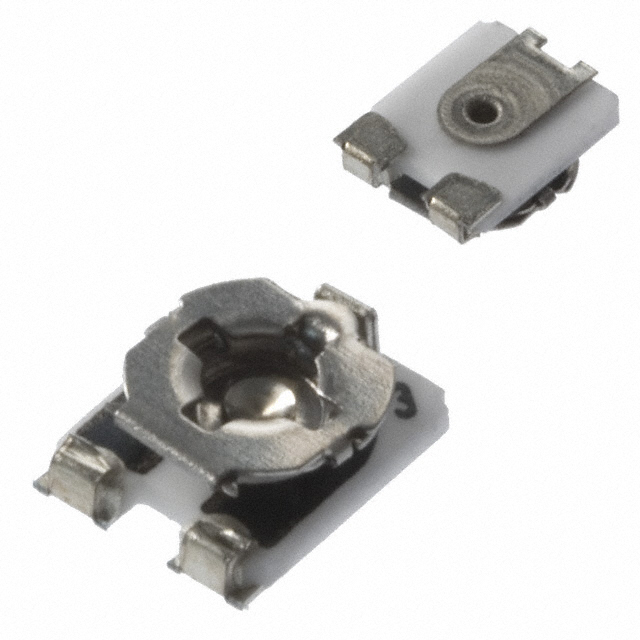

BOURNS 电位器及其他可变电阻器 TC33X-2-502E

TC33X-2-502E概述


    产品简介


    产品名称: TC33 - 3 mm SMD Trimpot® Trimming Potentiometer
    产品类型: 旋转式微调电位器
    主要功能:
    - 精确调节电阻值
    - 兼容表面贴装技术(SMT)
    - 支持自动调整和放置设备
    应用领域:
    - 工业自动化
    - 仪器仪表
    - 通信设备
    - 消费电子产品

    技术参数


    电气特性:
    - 电阻范围:100 ohms 至 1兆欧姆
    - 电阻公差:±25%
    - 最小电阻:
    - ≤1 K Ohms: 最大 20 ohms
    - >1 K Ohms: 最大为 TR 的 2%
    - 接触电阻变化:最大 5%
    - 分辨率:本质上是无限的
    - 调整角度:270 ° ± 20 °
    环境特性:
    - 功率等级:70 °C 下 0.15 瓦
    - 温度范围:-40 °C 至 +100 °C
    - 温度系数:±250 ppm/°C
    - 湿度:+40 °C ± 2 °C,90-95% RH
    - 阶段负载寿命:70 °C 下 1000 小时
    - 旋转循环:20 次,±10%
    物理特性:
    - 扭矩:0.98-11.76 mN-m 最大
    - 机械角:连续旋转(适用于 TC33X-1 型号)
    - 标记:零件标记代码
    - 包装标准:每卷 2500 个
    - 调整工具:见注释(1)

    产品特点和优势


    特点:
    - 推荐用于回流焊接
    - 电机设计兼容 SMT 和自动放置及调整设备
    - 符合 EIA/EIAJ 标准的 3 mm 尺寸
    - 符合 RoHS 标准
    优势:
    - 灵活性高,适用于多种电路设计
    - 稳定性和可靠性强,适合工业级应用
    - 设计紧凑,适合空间受限的应用场景
    - 高精度调节,确保电子系统的稳定运行

    应用案例和使用建议


    应用场景:
    - 在自动化测试设备中,调节测试信号的强度和频率
    - 在传感器设备中,微调输出信号以适应不同环境条件
    - 在音频设备中,精确控制音量调节
    使用建议:
    - 为了保证最佳性能,避免对滑动部分施加过大的力
    - 使用合适的调整工具进行电阻调节,以防止损坏
    - 遵循推荐的存储条件,避免极端温度和湿度

    兼容性和支持


    兼容性:
    - 本产品适用于大多数符合 EIA/EIAJ 标准的电路板设计
    - 可与 SMT 设备无缝集成,简化生产流程
    支持:
    - Bourns 提供详细的用户指南和技术支持
    - 可联系当地办事处获取更多技术文档和培训资源

    常见问题与解决方案


    常见问题:
    - Q: 如何正确存储此产品?
    A: 应存放在 +5 °C 至 +35 °C 温度和 45% 至 85% 相对湿度的环境中
    - Q: 调节时是否需要特殊的工具?
    A: 推荐使用十字槽工具,宽度为 1.7 mm (.067 in)

    总结和推荐


    综合评估:
    - TC33 是一款性能卓越的微调电位器,适用于各种电子系统的设计和调试
    - 其稳定的性能和可靠的品质使其成为市场上的一大亮点
    - 广泛应用于工业、消费电子等领域
    推荐结论:
    - 强烈推荐使用 TC33 - 3 mm SMD Trimpot® Trimming Potentiometer
    - 这款产品不仅满足基本的功能需求,还能显著提高系统性能和可靠性,特别适合对精度要求较高的应用场合

TC33X-2-502E参数

参数
电阻值 5KΩ
精度 ±25%
额定功率 100mW
温度系数 ±250ppm/℃
锥度 -
额定电压 -
长*宽*高 1.2mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TC33X-2-502E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

TC33X-2-502E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS TC33X-2-502E TC33X-2-502E数据手册

TC33X-2-502E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4
10+ ¥ 0.3714
100+ ¥ 0.3611
500+ ¥ 0.3467
1000+ ¥ 0.3333
库存: 10567
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.4
