首页  >  产品百科  >  3362R-1-502LF

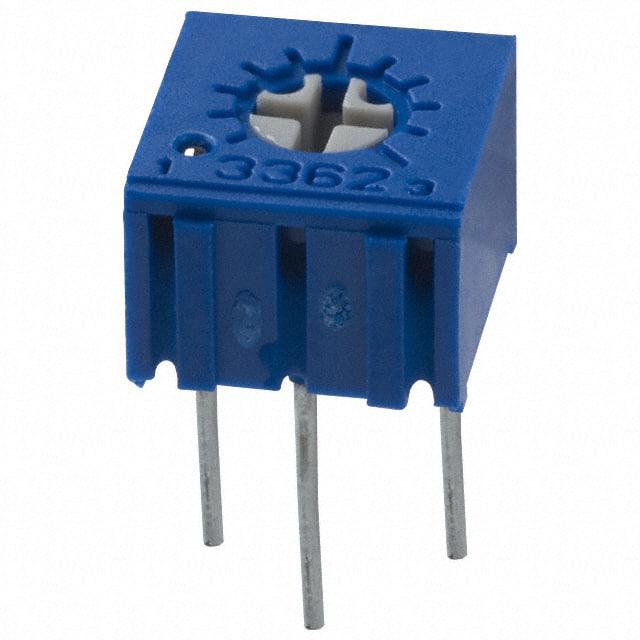

3362R-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 线性 300V 插件 通孔安装 4.7mm(高度)
供应商型号: 3362R-1-502LF
供应商: Master
标准整包数: 250
BOURNS 电位器及其他可变电阻器 3362R-1-502LF

3362R-1-502LF概述

    3362 - 1/4 ˝ Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3362 - 1/4 ˝ Square Trimpot® Trimming Potentiometer 是一种单圈/碳膜/工业/密封型微调电位器。该产品采用微型封装设计,特别适合自动装配机的应用,具有出色的耐用性和抗恶劣环境能力,能够承受浸入式清洁过程。此外,该电位器还可选择带卷带包装形式,且符合RoHS标准。

    2. 技术参数


    - 基本电气特性:
    - 电阻范围:10 欧姆 至 2 兆欧
    - 电阻容差:±10%
    - 最小绝对电阻:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:1% 或 3 欧姆(取较大者)
    - 分压器电压调节精度:±0.05%
    - 电阻箱调节精度:±0.15%
    - 调整角度:240°(名义值)
    - 绝缘特性:
    - 绝缘电阻:≥ 1,000 兆欧
    - 额定功率:70°C 时 0.50 瓦;125°C 时 0 瓦
    - 环境特性:
    - 工作温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 防尘防水测试:85°C 氟利昂测试
    - 物理特性:
    - 外形尺寸:见尺寸表
    - 转动寿命:200 周期
    - 角度范围:270°(名义值)

    3. 产品特点和优势


    - 微型封装: 紧凑设计,便于自动装配。
    - 坚固耐用: 能够承受恶劣环境和清洁过程。
    - 高可靠性: 高绝缘电阻,额定功率稳定,温度系数低。
    - 调整精度高: 具有高精度的分压器和电阻箱调节能力。
    - 多种包装选项: 提供卷带包装,适用于自动化生产。

    4. 应用案例和使用建议


    该电位器广泛应用于自动化控制系统、工业设备及医疗仪器中。例如,在温度控制系统中,该电位器可以精确调整温度设定值。在建议使用方面,由于该产品具有高分辨率和稳定的调节精度,用户可以根据实际需求选择合适的电阻值,确保系统运行的稳定性和准确性。

    5. 兼容性和支持


    - 兼容性: 该电位器的针脚可选为锡镀层或铅锡合金镀层,适应不同焊接工艺的需求。
    - 支持服务: Bourns公司提供详尽的技术支持文档,包括加工指南和常见问题解答,确保用户能够轻松上手。

    6. 常见问题与解决方案


    - 问题: 产品在高温环境下无法正常工作。
    - 解决方案: 检查环境温度是否超过125°C,确保安装位置远离热源。

    - 问题: 调节时接触电阻变化大。
    - 解决方案: 检查安装是否正确,确保针脚连接良好,必要时更换新的电位器。

    7. 总结和推荐


    3362 - 1/4 ˝ Square Trimpot® Trimming Potentiometer 在小型化、高可靠性和高精度方面表现出色,是工业控制和自动化系统的理想选择。其微型封装和多种包装选项使其成为自动化生产线的理想组件。鉴于其高可靠性和广泛的适用范围,强烈推荐在各种需要高精度调节的应用中使用此款电位器。

3362R-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 4.7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3362R-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362R-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362R-1-502LF 3362R-1-502LF数据手册

3362R-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.9047 ¥ 7.5222
500+ $ 0.8524 ¥ 7.0872
1000+ $ 0.7134 ¥ 5.9283
2500+ $ 0.7069 ¥ 5.7884
5000+ $ 0.7026 ¥ 5.7538
7500+ $ 0.6984 ¥ 5.7193
10000+ $ 0.6942 ¥ 5.6847
15000+ $ 0.6942 ¥ 5.6847
库存: 2384
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1880.55
