3266Y-1-200LF

厂牌: BOURNS
产品描述: 20Ω ±10% 250mW ±100ppm/℃ 线性 通孔安装 6.85mm(高度)
供应商型号: 3266Y-1-200LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3266Y-1-200LF

3266Y-1-200LF概述


    产品简介

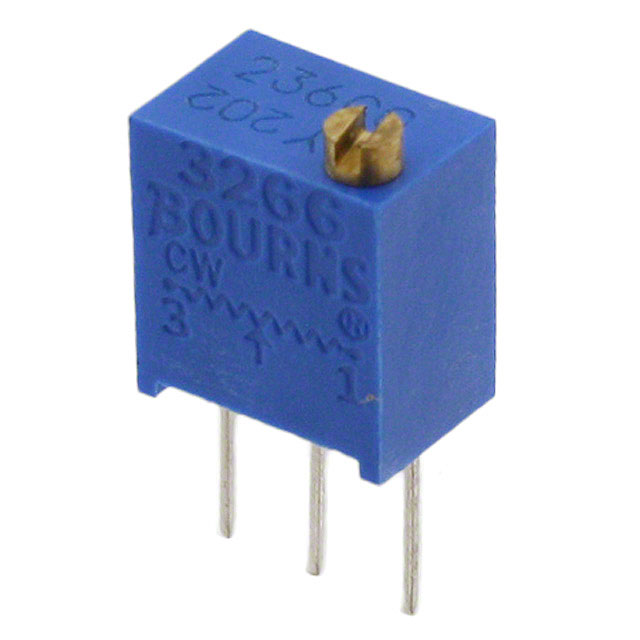

    3266 - 1/4 英寸方形可调电阻器(Trimpot)
    3266系列是Bourns公司生产的一款精密可调电阻器。这款电阻器主要用于各种电路中进行微调,适用于工业、汽车、通信及消费电子等多个领域。其主要功能是在电路设计中提供精准的电压分压和调节,以确保电子设备的正常运行和性能稳定。

    技术参数


    电气特性
    - 标准电阻范围:10欧姆至1兆欧姆
    - 电阻容差:±10%标准
    - 绝对最小电阻:1% 或 2欧姆(取较大值)
    - 接触电阻变化:3.0% 或 3欧姆(取较大值)
    - 电压分压:±0.02%
    - 电位器调整精度:±0.05%
    - 分辨率:无限
    - 绝缘电阻:≥1,000兆欧姆 @ 500V DC
    - 介电强度:海平面 - 600 VAC;80,000英尺 - 250 VAC
    - 有效行程:标称12转
    环境特性
    - 功率等级(最大300伏特):
    - 70°C - 0.25瓦特
    - 150°C - 0瓦特
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟碳液体密封测试
    - 湿度测试:符合MIL-STD-202方法103标准,96小时测试
    - 振动测试:30 G (1% ΔTR; 1% ΔVR)
    - 冲击测试:100 G (1% ΔTR; 1% ΔVR)
    - 负载寿命:1,000小时,0.25瓦特,70°C (3% ΔTR; 3% CRV)
    - 旋转寿命:200个周期 (4% ΔTR; 3% 或 3欧姆,取较大值,CRV)
    物理特性
    - 扭矩:最大3.0盎司英寸
    - 机械止挡:滑动头自由浮动
    - 终端:焊锡针脚
    - 重量:约0.015盎司
    - 标记:制造商商标、电阻代码、接线图、日期代码、制造商型号号和样式
    - 电刷:±10% (实际TR)

    产品特点和优势


    1. 多圈 / 陶瓷 / 工业 / 密封:适合多种应用,具有高可靠性。
    2. 安装座允许彻底的PC板清洗:易于清洁,减少灰尘和杂质的影响。
    3. 带状和卷轴包装可用:便于大规模生产和自动化装配。
    4. RoHS合规版本可用:满足环保要求。
    5. 支持无限调整分辨率:在需要精确调节的应用中表现出色。

    应用案例和使用建议


    这款可调电阻器广泛应用于需要精密调节电压分压的场合,例如:
    - 电源管理:通过调整输出电压,确保电子设备的正常工作。
    - 信号处理:用于电路中的信号调节,确保信号传输的稳定性。
    - 仪器仪表:精密测量仪器中的微调装置,保证测量结果的准确性。
    使用建议:
    - 在高温环境下使用时,应选择适当的冷却措施以保持其性能稳定。
    - 定期检查和维护,确保其长期可靠运行。
    - 根据具体应用场景,合理选择合适尺寸和规格的产品。

    兼容性和支持


    - 兼容性:3266系列可调电阻器与标准PCB板兼容,可以方便地安装在电路板上。
    - 支持:Bourns公司提供详细的使用指南和技术支持,包括在线文档和客户服务中心。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电阻器无法调节 | 检查是否存在物理损坏或接触不良。 |
    | 电阻值不稳定 | 检查安装是否正确,是否有电磁干扰。 |
    | 产品发热严重 | 确保安装位置通风良好,避免过载。 |

    总结和推荐


    3266系列可调电阻器是一款高性能、高可靠性的精密调节组件。它具备多圈、陶瓷、工业级密封等多种特性,适用于各种工业和消费电子产品。产品在环境适应性和使用寿命方面表现出色,能够满足大多数应用场景的需求。建议在需要高精度和高可靠性的电路中优先考虑使用此产品。
    如果您对产品质量、技术支持或价格有任何疑问,请随时联系Bourns公司的销售代表或访问官方网站获取更多信息。

3266Y-1-200LF参数

参数
电阻值 20Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266Y-1-200LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266Y-1-200LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266Y-1-200LF 3266Y-1-200LF数据手册

3266Y-1-200LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
