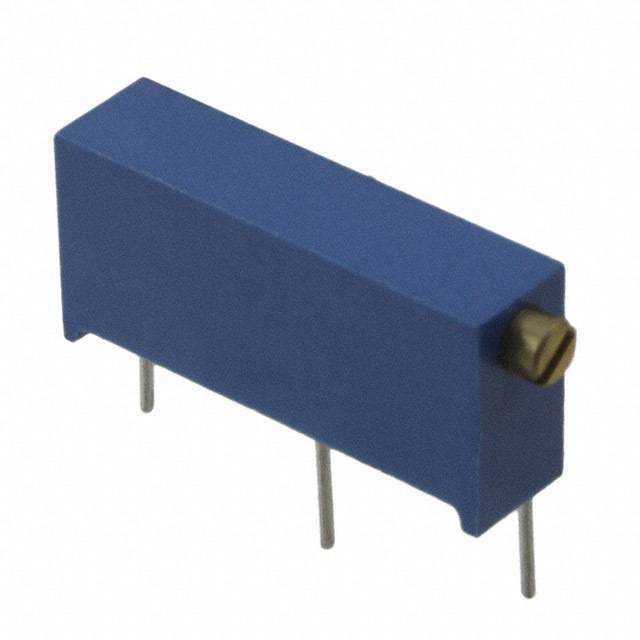

3009P-1-201

厂牌: BOURNS
产品描述: 200Ω ±10% 750mW ±100ppm/℃ 线性 通孔安装 19.05mm*4.83mm*8.98mm
供应商型号: 652-3009P-1-201
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3009P-1-201

3009P-1-201概述


    产品简介


    产品名称:3009系列矩形微调电位器(Trimpot®)
    产品类型:这款3009系列矩形微调电位器是一种多圈、陶瓷体、工业用密封型微调电位器。该产品主要用于需要精确调整电阻的应用场合,如工业自动化、仪器仪表和其他精密电子设备。
    主要功能:它能够提供稳定的、无限分辨率的电阻调整能力,允许用户在广泛的电阻范围内进行微调。此外,其低温度系数使得该产品能够在温度变化较大的环境中保持较高的稳定性。
    应用领域:适用于各种工业控制设备、精密测量仪器、医疗设备以及消费电子产品等领域。

    技术参数


    - 标准电阻范围:10到2兆欧姆
    - 电阻精度:±10%(更紧的公差可定制)
    - 最小绝对电阻:1.0%或2欧姆(取较大值)
    - 接触电阻变化:1.0%或1欧姆(取较大值)
    - 电压调整率:±0.01%
    - 电阻调整率:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500 VDC下最小为100兆欧
    - 耐压强度:海平面下1000 VAC;海拔8万英尺250 VAC
    - 调节角度:约15转
    - 功率额定值:70°C时0.75瓦特;150°C时0瓦特
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟利昂(Fluorinert)溶液浸泡
    - 湿度:96小时,符合MIL-STD-202方法103
    - 振动:20G加速度(±2%变化)
    - 冲击:50G加速度(±2%变化)
    - 负载寿命:1000小时,70°C,0.75瓦特(±4%变化)
    - 旋转寿命:200个周期(±3%变化)

    产品特点和优势


    - 高精度调整:无限分辨率的调整能力,确保了极高的精度和稳定性。
    - 低温度系数:±100 ppm/°C的温度系数,适合温度变化较大的环境。
    - 稳定性和可靠性:采用低温度系数的陶瓷体材料,具备出色的长期稳定性。
    - 多功能性:适用于广泛的电阻调整需求,包括各种工业控制设备、精密测量仪器和消费电子产品。
    - 环保材料:符合RoHS指令,无铅且环保。

    应用案例和使用建议


    应用案例:这款电位器广泛应用于工业自动化控制系统中,例如电机驱动器的电流控制、传感器信号调理电路,以及医疗设备的信号调节系统。
    使用建议:
    - 在选择具体型号时,应考虑所需的电阻范围和精度等级。
    - 安装时应注意环境温度和湿度条件,以确保其长期稳定运行。
    - 为了延长使用寿命,建议在高温环境下使用时适当降低工作负荷。
    - 调整时尽量轻柔操作,避免损坏机械结构。

    兼容性和支持


    - 兼容性:3009系列电位器设计上具有良好的通用性,可与其他电子元件无缝集成。特别针对工业应用提供了多种安装方式,包括面板安装选项。
    - 支持:制造商提供全面的技术支持和售后保障,包括产品文档、在线资源和技术咨询服务。对于复杂应用需求,可通过咨询专业技术人员获得进一步的支持。

    常见问题与解决方案


    - 问题:电阻调整后为何会出现漂移现象?
    - 解决办法:检查周围环境是否存在强烈电磁干扰或温湿度变化过大。如果排除外部因素,可能需要更换新的电位器。

    - 问题:如何选择合适的电阻范围?
    - 解决办法:根据具体应用需求确定所需的电阻范围。一般而言,更高的电阻值适用于低功耗场合,而较低的电阻值则适用于大电流情况。

    总结和推荐


    综上所述,3009系列矩形微调电位器是一款高性能、高精度的电子元器件产品。其独特的设计使其在多种工业和精密应用场合中表现出色,特别是在要求极高精度和稳定性的场合。因此,我们强烈推荐该产品给那些寻求高性能微调电位器的客户。

3009P-1-201参数

参数
电阻值 200Ω
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 19.05mm*4.83mm*8.98mm
安装方式 通孔安装
零件状态 在售

3009P-1-201厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3009P-1-201数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3009P-1-201 3009P-1-201数据手册

3009P-1-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.497 ¥ 46.4497
10+ $ 4.609 ¥ 38.9461
100+ $ 2.3868 ¥ 20.1685
200+ $ 2.1492 ¥ 18.1607
500+ $ 2.0412 ¥ 17.2481
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
