3386P-1-104TLF

厂牌: BOURNS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 通孔安装 4.83mm(高度)
供应商型号: 1739476
供应商: 海外现货
标准整包数: 1

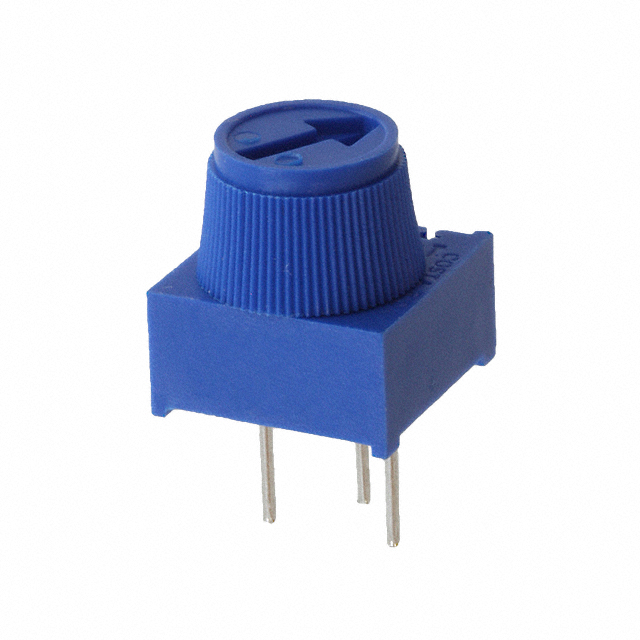

BOURNS 电位器及其他可变电阻器 3386P-1-104TLF

3386P-1-104TLF概述


    产品简介


    3386 - 3/8英寸方形Trimpot®精密电位器
    3386系列是一种单圈陶瓷密封型电位器,适用于工业级应用。这些电位器可通过侧向调整或顶面调整,具备多种安装样式,如F、P、H、W、X等。它们广泛应用于需要精密调节的应用场合,例如音频设备、医疗仪器、测试设备和通信设备等。

    技术参数


    - 电阻范围: 10 欧姆到 2 兆欧
    - 电阻容差: ±10%(可提供更紧的公差)
    - 最小电阻: 2 欧姆最大
    - 接触电阻变化: 最大2% 或3欧姆(以较大者为准)
    - 电压分压器精度: ±0.05%
    - 电位计精度: ±0.15%
    - 绝缘电阻: 500 VDC时最小1000兆欧
    - 介电强度: 海平面处为900 VAC;海拔70,000英尺处为350 VAC
    - 调整角度: 280度名义值
    - 温度范围: -55°C 到 +125°C
    - 温度系数: ±100 ppm/°C
    - 防潮测试: MIL-STD-202 方法103,96小时
    - 振动: 30 G,1% 变化
    - 冲击: 100 G,1% 变化
    - 负载寿命: 1000小时,70°C时功率为0.5瓦
    - 旋转寿命: 200次循环

    产品特点和优势


    1. 单圈/陶瓷/工业密封: 单圈操作、陶瓷材料和工业级密封确保了高稳定性和长寿命。
    2. 罗氏合规性: RoHS指令合规,无铅版本可用,符合环保标准。
    3. 多种安装方式: 可选择侧向调整或顶面调整,以及不同的终端样式。
    4. 定制选项: 可选装旋钮、延长轴、十字槽转子等,适用于各种需求。
    5. 高可靠性: 环境适应性强,能够承受高温、湿度和振动等极端条件。

    应用案例和使用建议


    3386系列电位器在多种应用场景中都有出色表现,特别是在需要精细调节电阻值的场合。例如:
    - 音频设备: 在音频放大器中进行音量控制。
    - 医疗设备: 在医疗器械中用于调节敏感参数。
    - 通信设备: 在信号调节电路中调整信号强度。
    使用建议:
    - 在高温环境中使用时,建议关注设备的散热情况。
    - 在高湿度环境中使用时,应定期检查并清洁设备。
    - 定期进行旋转寿命和负载寿命测试,确保设备长期稳定运行。

    兼容性和支持


    3386系列电位器具有广泛的兼容性,可以与其他常见的电子元器件和设备配合使用。此外,制造商提供了详细的技术支持和维护服务,包括使用指南、故障排除和定制选项咨询等。通过与厂商联系,用户可以获得最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题: 设备在使用过程中出现噪声。
    - 解决方案: 检查接触电阻和连接线是否良好,确保所有接点紧固。

    2. 问题: 电阻值不准确。
    - 解决方案: 验证是否按照正确的调节角度进行操作,同时检查温度和湿度的影响。
    3. 问题: 设备在长时间使用后性能下降。
    - 解决方案: 定期进行负载寿命测试,并考虑更换老化的部件。

    总结和推荐


    3386系列精密电位器凭借其优异的性能、高可靠性和广泛的应用场景,在电子元器件市场中占有重要地位。其单圈/陶瓷/工业密封的设计使其在各种恶劣环境下依然表现出色。对于需要高精度调节电阻值的应用场合,强烈推荐使用3386系列电位器。

3386P-1-104TLF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386P-1-104TLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386P-1-104TLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386P-1-104TLF 3386P-1-104TLF数据手册

3386P-1-104TLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
