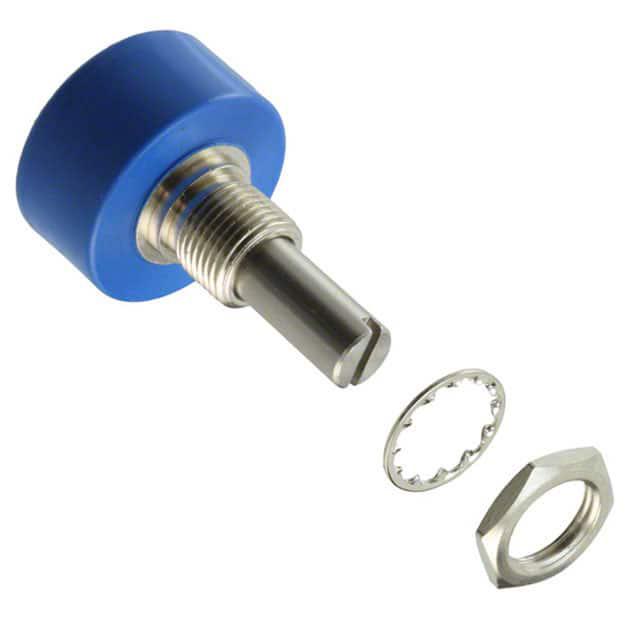

6639S-1-103

厂牌: BOURNS
产品描述: 10KΩ ±15% 1W ±500ppm/℃ 线性 面板安装 11.43mm(长度)*36.65mm(高度)
供应商型号: 6639S-1-103
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 6639S-1-103

6639S-1-103概述


    产品简介


    电子元器件基本介绍:
    Bourns公司的6539和6639精密电位器是广泛应用于工业控制、测量仪器、航空航天等领域的重要组件。这两种电位器具有高精度和可靠性,能够提供无与伦比的性能,适用于多种复杂的应用环境。

    技术参数


    6539/6639 精密电位器 技术规格
    - 电阻范围:
    - 6539伺服安装:1K 至 100K 欧姆
    - 6639套管安装:1K 至 100K 欧姆

    - 总电阻容差:
    - ±15%
    - 独立线性度:
    - ±2.0%
    - 有效电气角度:
    - 340° +3°
    - 端电压:
    - 最大 0.5%
    - 输出平滑度:
    - 0.1%
    - 介电强度:
    - 海平面:750VAC最小值
    - 功率等级(受功耗或300VAC限制,取较小者):
    - +70°C:1.0瓦
    - +125°C:0瓦
    - 绝缘电阻(500VDC):
    - 最小 500兆欧
    - 分辨率:
    - 几乎无限
    - 环境特性:
    - 工作温度范围:6539:+1°C至+125°C;6639:-40°C至+125°C
    - 存储温度范围:-65°C至+125°C
    - 振动:15G
    - 冲击:50G
    - 温度系数:过存储温度范围最大为±500 ppm/°C
    - 负载寿命:
    - 1,000小时,1瓦特
    - 旋转寿命(无负载):
    - 10,000,000轴转动次数

    产品特点和优势


    - 高分辨率: 两种型号的电位器均具有几乎无限的分辨率,保证了极高的精度。

    - 耐用性: 高质量的坚固结构设计,能够在严苛环境下长时间运行。

    - 多功能性: 可用于多种通用目的,也可以定制非标准功能,以满足特定需求。

    - 成本效益: 设计紧凑,节省空间且成本效益高。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统: 在精密制造过程中,通过调节电动机转速来确保生产过程的一致性。
    - 航空电子设备: 用于飞行控制系统,调节各种操作参数。

    - 使用建议:
    - 温度管理: 由于温度系数较大,建议在设计时考虑温控措施,避免因温度变化导致的电阻变化。
    - 机械安装: 采用合适的固定方式以确保电位器在振动环境中稳定运行,如使用锁紧螺母和垫圈。

    兼容性和支持


    - 兼容性:
    - 6539和6639电位器可以与标准接口兼容,适合于多数电子系统集成。

    - 支持:
    - Bourns公司提供详尽的技术文档和支持服务,用户可通过官方网站获取更多资料和技术支持。

    常见问题与解决方案


    - 问题1: 使用过程中出现阻值不稳。
    - 解决方案: 检查连接是否松动,确保焊接点无虚焊或氧化现象。

    - 问题2: 电位器使用寿命短。
    - 解决方案: 考虑增加负载管理措施,减少电位器的功耗,延长使用寿命。

    总结和推荐


    综合评估:
    6539/6639精密电位器以其卓越的性能和多功能性,适用于广泛的工业和科学应用。凭借其高分辨率、耐用性和低成本优势,这些电位器在市场中表现出色。我们强烈推荐使用这些电位器,尤其是在需要高性能和可靠性的关键应用场合。
    通过上述分析可以看出,6539和6639电位器是高性价比的选择,非常适合需要极高精度和可靠性保障的应用。

6639S-1-103参数

参数
电阻值 10KΩ
精度 ±15%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 11.43mm(长度)*36.65mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

6639S-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6639S-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6639S-1-103 6639S-1-103数据手册

6639S-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
