XC7S25-2CSGA225I

厂牌: XILINX
产品描述: 202.5KB 23360 1825 950mV 1.05V CSGA-225 贴片安装
供应商型号: 14M-XC7S25-2CSGA225I
供应商: 云汉优选
标准整包数: 1

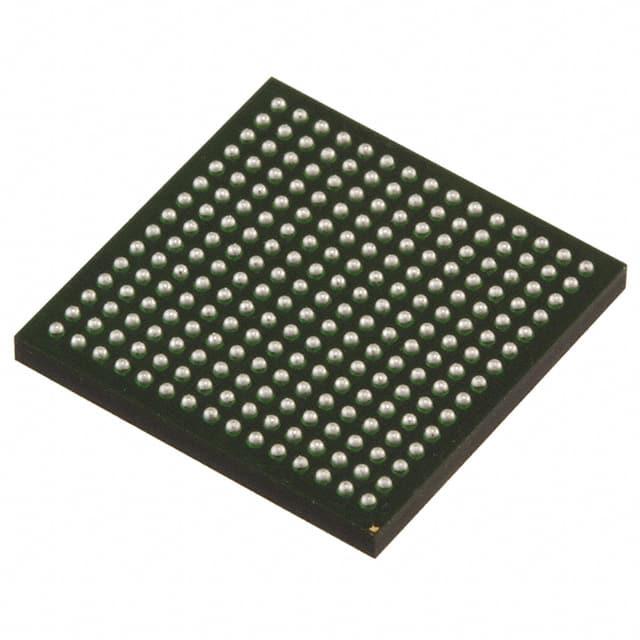

XILINX 现场可编程门阵列(FPGA) XC7S25-2CSGA225I

XC7S25-2CSGA225I概述

    7 Series FPGA 技术概述

    产品简介


    Xilinx 7 系列 FPGA 包括四个 FPGA 家族,旨在满足各种系统需求,从低成本、小型封装、成本敏感的高容量应用到超高连接带宽、逻辑容量和信号处理能力的高性能应用。这四个家族分别是 Spartan-7、Artix-7、Kintex-7 和 Virtex-7,分别针对不同性能和成本要求进行了优化。这些 FPGA 广泛应用于通信、工业控制、消费电子、汽车电子等多个领域。

    技术参数


    以下是 7 系列 FPGA 的主要技术参数和性能指标:
    - 逻辑单元 (Logic Cells):每个型号的 FPGA 逻辑单元数量不等,从 Spartan-7 家族的 102K 到 Virtex-7 家族的 1,955K 不等。
    - 块 RAM (Block RAM):从 Spartan-7 的 4.2 Mb 到 Virtex-7 的 68 Mb。
    - DSP 片 (DSP Slices):从 Spartan-7 的 160 到 Virtex-7 的 3,600。
    - 传输速率 (Transceiver Speed):Artix-7 最高达 6.6 Gb/s,Kintex-7 达到 12.5 Gb/s,而 Virtex-7 则达到 28.05 Gb/s。
    - I/O 引脚数 (I/O Pins):Spartan-7 为 400,Artix-7 和 Kintex-7 为 500,而 Virtex-7 高达 1,200。
    - I/O 电压范围 (I/O Voltage):支持 1.2V 至 3.3V。

    产品特点和优势


    7 系列 FPGA 具有多项独特的技术和功能优势:
    - 低功耗技术:采用先进的 28 nm HKMG 工艺,功耗比前代降低了 50%。
    - 高速传输:支持最高 28.05 Gb/s 的数据传输速率。
    - 丰富的内存资源:提供多种配置的分布式 RAM 和块 RAM,满足不同应用场景的需求。
    - 强大的时钟管理:具备混合模式时钟管理器(MMCM)和锁相环(PLL),实现高精度、低抖动的时钟管理。
    - 多片硅互联技术(SSI):支持跨多片硅区域的数据高速传输,显著提升系统性能和容量。

    应用案例和使用建议


    7 系列 FPGA 在多个领域有着广泛的应用,例如:
    - 通信设备:用于实现高带宽、低延迟的数据传输。
    - 工业控制:在自动化设备中实现复杂的控制逻辑。
    - 消费电子:提供灵活的信号处理能力,提升用户体验。
    使用建议:
    - 在设计时考虑使用高密度的 I/O 引脚和高速传输接口,以提高系统的性能和稳定性。
    - 结合 SSI 技术和高速时钟管理,确保大规模设计的无缝集成。

    兼容性和支持


    Xilinx 提供了丰富的技术支持和服务,包括硬件设计支持、软件开发工具和详细的文档资源。此外,7 系列 FPGA 具有良好的兼容性,可以与其他 Xilinx 的 FPGA 和外围设备轻松集成。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 电源电压不稳定:建议使用稳定的电源,并确保电源符合器件的要求。
    - 传输速率下降:检查传输线路和接插件的物理连接情况,确保信号完整性。
    - 编程失败:确认编程工具和设备的版本兼容性,参考相关文档进行设置。

    总结和推荐


    综上所述,Xilinx 7 系列 FPGA 是一款极具竞争力的产品,适用于多种高性能应用。它不仅具备出色的性能和低功耗特性,还提供了丰富的产品线以满足不同应用需求。因此,强烈推荐在需要高性能、灵活性和可编程性的应用中使用 7 系列 FPGA。

XC7S25-2CSGA225I参数

参数
最大工作供电电压 1.05V
最小工作供电电压 950mV
总RAM位数 202.5KB
LAB/CLB数量 1825
逻辑元件数量 23360
通用封装 CSGA-225
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7S25-2CSGA225I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7S25-2CSGA225I数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7S25-2CSGA225I XC7S25-2CSGA225I数据手册

XC7S25-2CSGA225I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.0737
10+ ¥ 96.1579
30+ ¥ 93.4106
100+ ¥ 91.579
库存: 189
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 97.07
直接购买
加入购物车
