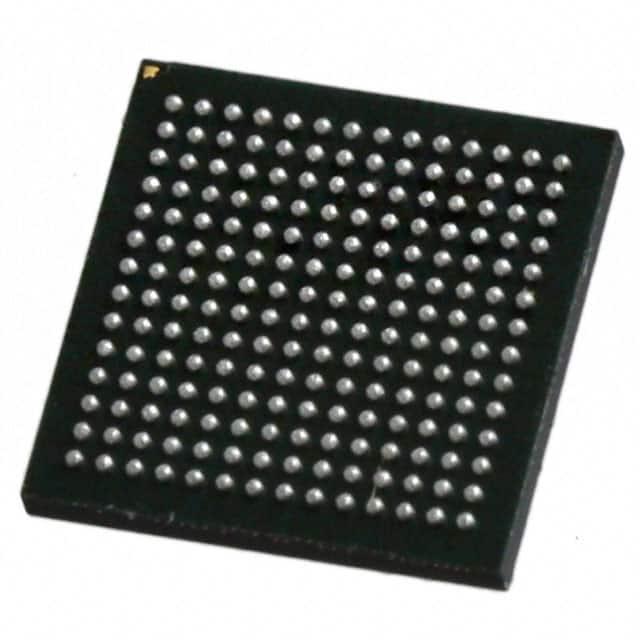

XC6SLX16-L1CPG196I

厂牌: XILINX
产品描述: 576Kbit 14579 1139 1.14V 1.26V BGA 贴片安装
供应商型号:
供应商:
标准整包数: 0
XILINX 现场可编程门阵列(FPGA) XC6SLX16-L1CPG196I

XC6SLX16-L1CPG196I概述

    Spartan-6 FPGA 产品技术手册

    产品简介


    Spartan-6 FPGA 是由 Xilinx 公司开发的一系列高性能可编程逻辑器件,广泛应用于各类工业、通信、消费电子和汽车等领域。其主要功能包括数据处理、信号处理和系统控制等,适用于构建复杂数字系统和嵌入式应用。

    技术参数


    以下是 Spartan-6 FPGA 的主要技术规格:
    - 供电电压:
    - 内部供电电压(VCCINT):1.14V 到 1.26V
    - 辅助供电电压(VCCAUX):2.375V 到 2.625V 或 3.15V 到 3.45V
    - 输出驱动器供电电压(VCCO):1.1V 到 3.45V
    - 工作温度范围:
    - 商用温度范围(C):0°C 到 85°C
    - 工业温度范围(I):-40°C 到 100°C
    - 扩展温度范围(Q):-40°C 到 125°C
    - 绝对最大值:
    - VCCINT:-0.5V 到 1.32V
    - VCCAUX:-0.5V 到 3.75V
    - VCCO:-0.5V 到 3.75V
    - 存储温度(TSTG):
    - -65°C 到 150°C
    - 焊接温度(TSOL):
    - 最大焊接温度:TQG144、CPG196、CSG225、CSG324、CSG484 和 FTG256 封装为 +260°C;铅-Free 包装为 +250°C;铅包装为 +220°C
    - 引脚输入电压(VIN):
    - 商用(C):-0.60V 到 4.10V
    - 工业(I):-0.60V 到 3.95V
    - 扩展(Q):-0.60V 到 3.95V

    产品特点和优势


    Spartan-6 FPGA 具备多种显著特点:
    - 多样的速度等级: 提供不同的速度等级,满足不同应用的需求。
    - 广泛的温度范围支持: 从商用到扩展的温度范围,适应不同环境条件。
    - 高可靠性: 在极端条件下也能保持稳定的工作性能。
    - 低功耗: 提供低功耗模式,延长电池寿命,降低运行成本。
    - 丰富的接口标准支持: 支持各种标准,如 LVCMOS、LVDS 等,便于集成。

    应用案例和使用建议


    Spartan-6 FPGA 在多个领域都有广泛应用:
    - 工业控制: 用于实现复杂的控制逻辑和信号处理。
    - 通信设备: 作为数据传输和处理的核心组件。
    - 消费电子产品: 如电视机顶盒、智能家居设备等。
    - 汽车电子: 如车载娱乐系统、安全控制系统等。
    使用建议:
    - 配置时注意供电顺序: 确保供电电压按正确顺序启动,避免电路故障。
    - 利用 Xilinx Power Estimator (XPE) 工具: 预估功耗,优化电源设计。
    - 考虑热管理: 在高温环境下使用时,应注意散热措施。

    兼容性和支持


    Spartan-6 FPGA 与其他 Xilinx 产品具有良好的兼容性,可与其他相关芯片和系统无缝对接。Xilinx 提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:供电电压超出范围。
    - 解决方案: 确保所有供电电压在规定的范围内,检查电路连接和供电稳定性。
    - 问题:配置失败。
    - 解决方案: 检查配置文件和硬件连接,确保没有错误。使用 JTAG 进行调试。
    - 问题:温度过高导致性能下降。
    - 解决方案: 实施有效的散热方案,确保工作环境温度在规定范围内。

    总结和推荐


    综上所述,Spartan-6 FPGA 是一款高性能、高可靠性的可编程逻辑器件,广泛适用于工业、通信、消费电子和汽车等领域。其优异的技术性能和广泛的温度支持使其在市场上具备强大的竞争力。如果您需要一个可靠的可编程逻辑解决方案,Spartan-6 FPGA 是一个值得推荐的选择。

XC6SLX16-L1CPG196I参数

参数
最大工作供电电压 1.26V
最小工作供电电压 1.14V
总RAM位数 576Kbit
LAB/CLB数量 1139
逻辑元件数量 14579
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC6SLX16-L1CPG196I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC6SLX16-L1CPG196I数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC6SLX16-L1CPG196I XC6SLX16-L1CPG196I数据手册

XC6SLX16-L1CPG196I封装设计

查看详情并下载
Symbol
Footprint
3D Model
