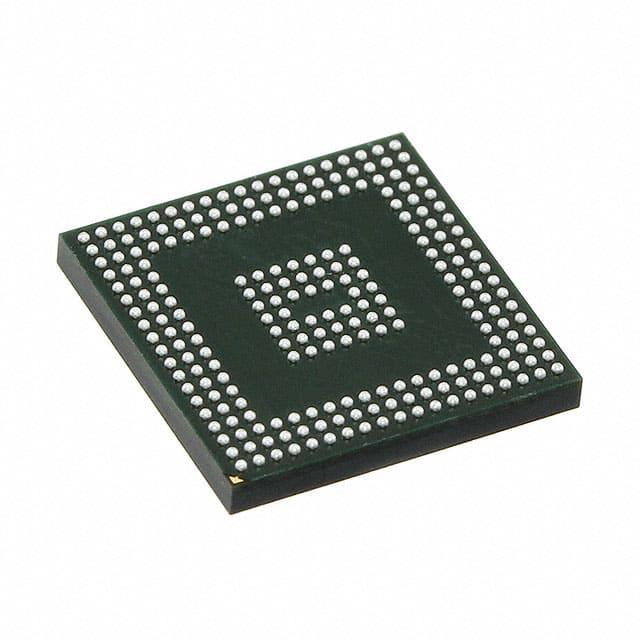

XC7A50T-1CPG236C

厂牌: XILINX
产品描述: 337.5KB 52160 4075 950mV 1.05V BGA 贴片安装
供应商型号: XC7A50T-1CPG236C
供应商: 云汉优选
标准整包数: 10
XILINX 现场可编程门阵列(FPGA) XC7A50T-1CPG236C

XC7A50T-1CPG236C概述

    Artix-7 FPGA 技术手册

    1. 产品简介


    Artix-7 FPGA(Field Programmable Gate Array)是由Xilinx公司生产的可编程逻辑芯片,适用于多种应用场景,包括数据中心、工业自动化、通信系统等领域。该系列产品通过不同的速度等级和温度范围,满足了不同用户的需求。其主要特点包括高性能、低功耗以及广泛的应用灵活性。

    2. 技术参数


    Artix-7 FPGA的技术规格如下:
    - 核心电压:-3 速度等级具有最高的性能,核心电压为1.0V。-1LI 和 -2L 设备分别可在更低的核心电压下运行,以降低静态和动态功耗。
    - 温度范围:Artix-7 FPGA在商业级(0到85°C)、扩展级(0到100°C)、工业级(-40到100°C)、扩展级(-40到125°C)以及军用级(-55到125°C)中均有应用。
    - 供电电压:核心电压VCCINT的推荐范围是0.95V至1.05V(对于-3、-2、-1、-1Q、-1M等级),对于-1LI等级则是0.92V至0.98V,对于-2LE等级则可以为0.87V至0.93V。

    3. 产品特点和优势


    Artix-7 FPGA的优势在于其出色的性能和可靠性,同时具备低功耗特性。特别是其能够根据不同的应用需求选择不同的速度等级和温度范围,使用户可以根据实际需要进行灵活配置。此外,Artix-7 FPGA还具有广泛的IO标准支持,确保了在各种应用场景下的兼容性。

    4. 应用案例和使用建议


    Artix-7 FPGA广泛应用于通信、工业控制和计算加速等领域。例如,在通信领域,它可以用于构建高性能的数据传输系统;在工业控制领域,可以用于实现复杂的控制系统。为了更好地利用Artix-7 FPGA,用户应注意遵循正确的电源时序要求,确保电流不会超出最大限制。

    5. 兼容性和支持


    Artix-7 FPGA与其他Xilinx系列FPGA在引脚定义上具有一致性,使得不同型号之间可以相对容易地进行替换。Xilinx公司提供了详细的文档和技术支持,包括7系列FPGA概述、Xilinx Power Estimator工具等,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:供电顺序不当导致电流过载。解决方案:严格按照推荐的供电顺序来启动设备,先启动核心电压VCCINT,然后是辅助电压VCCAUX,最后是输出驱动器电压VCCO。
    - 问题二:电流超出规定值。解决方案:如果电流超过规定值,检查是否有其他外设或负载对电流产生了额外影响,必要时调整设计或添加额外保护措施。

    7. 总结和推荐


    综上所述,Artix-7 FPGA是一款集高性能、低功耗和广泛应用范围于一体的可编程逻辑芯片,非常适合需要高度定制化解决方案的用户。强烈推荐给需要高性能、低功耗且具有广泛应用灵活性的用户。无论是设计新的系统还是升级现有系统,Artix-7 FPGA都是一个可靠的选择。

XC7A50T-1CPG236C参数

参数
最大工作供电电压 1.05V
最小工作供电电压 950mV
总RAM位数 337.5KB
LAB/CLB数量 4075
逻辑元件数量 52160
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7A50T-1CPG236C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7A50T-1CPG236C数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7A50T-1CPG236C XC7A50T-1CPG236C数据手册

XC7A50T-1CPG236C封装设计

查看详情并下载
Symbol
Footprint
3D Model
