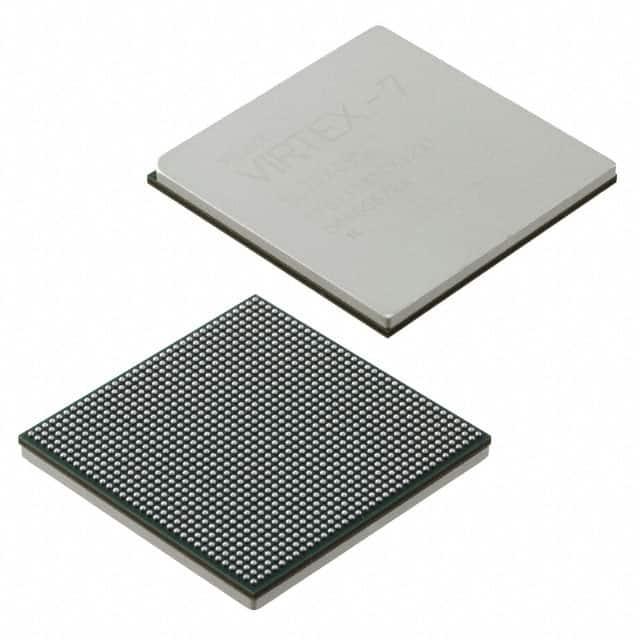

XC7VX690T-3FFG1158E

厂牌: XILINX
产品描述: 6.459961MB 693120 1.2V 1.03V BGA 贴片安装 35mm*35mm*3.35mm
供应商型号: XC7VX690T-3FFG1158E
供应商: 云汉优选
标准整包数: 0
XILINX 现场可编程门阵列(FPGA) XC7VX690T-3FFG1158E

XC7VX690T-3FFG1158E概述

    DS183 (v1.28) March 13, 2019 Virtex-7 T and XT FPGAs Data Sheet: DC and AC Switching Characteristics

    产品简介


    Virtex-7 T 和 XT 系列FPGA(现场可编程门阵列)是高度集成的可编程逻辑器件,适用于各种高性能计算和通信系统。它们具有多种速度等级(-3, -2, -1, -2L),以满足不同的性能需求。这些器件广泛应用于数据中心、无线通信、医疗设备和军事等领域,提供高带宽和低延迟的处理能力。

    技术参数


    Virtex-7 T 和 XT FPGA 的关键技术参数如下:
    - 内部供电电压(VCCINT):0.97V 至 1.03V
    - 辅助供电电压(VCCAUX):1.71V 至 1.89V
    - 块RAM供电电压(VCCBRAM):0.97V 至 1.03V
    - 输出驱动器供电电压(VCCO):1.14V 至 3.465V(3.3V HR I/O 银行)或 1.14V 至 1.89V(1.8V HP I/O 银行)
    - 参考输入电压(VREF):-0.5V 至 2.0V
    - 绝对最大额定值(Absolute Maximum Ratings):
    - 内部供电电压(VCCINT):-0.5V 至 1.1V
    - 辅助供电电压(VCCAUX):-0.5V 至 2.0V
    - 块RAM供电电压(VCCBRAM):-0.5V 至 1.1V
    - 输出驱动器供电电压(VCCO):-0.5V 至 3.6V(3.3V HR I/O 银行)或 -0.5V 至 2.0V(1.8V HP I/O 银行)

    产品特点和优势


    Virtex-7 T 和 XT FPGA 的独特功能和优势包括:
    - 高性能:支持多种速度等级,包括最高性能的 -3 级。
    - 可靠性:具备广泛的温度范围,适用于商业、扩展、工业和军事应用。
    - 低功耗:提供多种供电选项以降低功耗。
    - 兼容性:广泛的接口标准支持,易于与其他设备集成。
    - 多功能性:内置多个块RAM、I/O 资源和高速串行接口,适用于多种应用场景。

    应用案例和使用建议


    Virtex-7 T 和 XT FPGA 广泛应用于多种领域,例如:
    - 数据中心:用于高速数据处理和存储系统。
    - 无线通信:支持高速传输协议,如10Gb/s以上的数据速率。
    - 医疗设备:要求高精度和可靠性的医疗器械中。
    - 军事设备:需要高性能和抗干扰能力的军事通信设备。
    使用建议:
    - 在设计电源时,确保按照推荐的电源顺序进行上电和下电操作,以避免电流瞬态引起的损坏。
    - 对于3.3V HR I/O 银行,在上电和下电过程中,电压差不应超过2.625V。

    兼容性和支持


    Virtex-7 T 和 XT FPGA 支持多种电源和接口标准,确保与其他设备的兼容性。厂商提供了详细的文档和技术支持,帮助用户进行系统集成和调试。

    常见问题与解决方案


    - 问题: 在上电过程中,VCCINT 和 VCCBRAM 不能同时达到推荐电压。
    - 解决方案: 确保按推荐顺序进行上电,首先给 VCCINT 供电,然后给 VCCBRAM 供电。

    - 问题: 在使用 GTX/GTH 收发器时,电流瞬态较大。
    - 解决方案: 按照推荐的电源顺序进行上电,确保 VMGTAVCC 先于 VMGTAVTT 上电。

    总结和推荐


    Virtex-7 T 和 XT FPGA 是一款性能卓越、功能强大的 FPGA 产品,适合各种高性能应用。其广泛的温度范围、低功耗特性和强大的兼容性使其在市场上具有很高的竞争力。推荐在对性能和可靠性要求较高的应用中使用这款产品。
    该产品的详细技术参数和使用说明可以在 [Xilinx 官网](http://www.xilinx.com/) 获取,确保在使用前详细阅读相关文档。

XC7VX690T-3FFG1158E参数

参数
总RAM位数 6.459961MB
LAB/CLB数量 -
逻辑元件数量 693120
最大工作供电电压 1.03V
最小工作供电电压 1.2V
长*宽*高 35mm*35mm*3.35mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7VX690T-3FFG1158E厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7VX690T-3FFG1158E数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7VX690T-3FFG1158E XC7VX690T-3FFG1158E数据手册

XC7VX690T-3FFG1158E封装设计

查看详情并下载
Symbol
Footprint
3D Model
