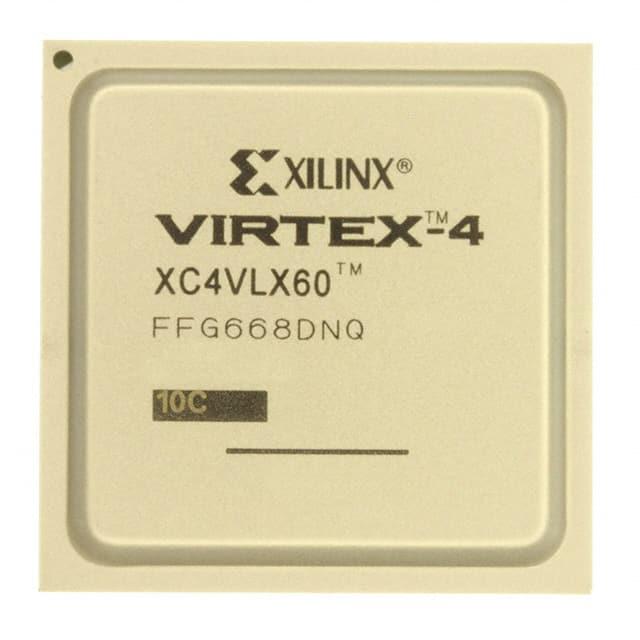

XC4VLX60-10FFG668C

厂牌: XILINX
产品描述: 360KB 59904 6656 1.14V 1.26V BGA 贴片安装
供应商型号:
供应商:
标准整包数: 0
XILINX 现场可编程门阵列(FPGA) XC4VLX60-10FFG668C

XC4VLX60-10FFG668C概述

    DS112 (v3.1) Virtex-4 FPGA Product Introduction

    1. 产品简介


    基本介绍:
    Virtex-4 FPGA系列是Xilinx公司推出的一种高度可编程逻辑器件(PLD),结合了先进的硅模架构(ASMBL™)和多种灵活特性。这些器件通过增强可编程逻辑设计能力,为客户提供了一种强大的ASIC替代方案。Virtex-4系列包含三个平台家族——LX、FX和SX,旨在满足各种复杂应用的需求。它们配备了多种硬核IP模块,如PowerPC®处理器、三模式以太网MAC、高速串行收发器、专用DSP切片、高性能时钟管理电路以及源同步接口模块。Virtex-4 FPGA的基本构建块是对其前几代产品(如Virtex、Virtex-E、Virtex-II、Virtex-II Pro和Virtex-II Pro X)中所用技术的增强版本,因此先前的设计可以向上兼容。

    2. 技术参数


    以下是Virtex-4 FPGA的一些关键技术参数和规格:
    - 平台家族:Virtex-4 LX(高性能逻辑应用)、Virtex-4 SX(高性能数字信号处理应用)、Virtex-4 FX(高性能嵌入式平台应用)
    - 时钟技术:Xesium™时钟技术,支持数字时钟管理模块(DCM)、相位匹配时钟分频器(PMCD)、差分全局时钟
    - XtremeDSP切片:18×18位二进制补码乘法器,带有可选流水线级、48位累加器和加减器
    - 智能RAM内存层次结构:分布式RAM、双端口18 Kb RAM块、高带宽存储接口(支持DDR、DDR2 SDRAM、QDR-II、RLDRAM-II)
    - 选择IO技术:1.5 V至3.3 V I/O操作、芯片同步源同步技术、温度补偿数字控制阻抗(DCI)主动终止
    - 灵活性资源:高达40%的速度提升,最高可达20万逻辑单元,包括多达178,176个内部寄存器和178,176个查找表(LUT)
    - 系统块:最多20个数字时钟管理器(DCM)模块、全双工串行收发器(RocketIO MGT)、嵌入式IBM PowerPC 405处理器、10/100/1000 Mbps以太网媒体访问控制器(EMAC)

    3. 产品特点和优势


    - Virtex-4 LX:专注于高绩效逻辑应用,适合需要高效处理逻辑运算的设计。
    - Virtex-4 SX:针对高性能数字信号处理(DSP)应用进行优化,具备强大的计算能力。
    - Virtex-4 FX:集成了高性能的嵌入式平台,提供了IBM PowerPC 405处理器核心和多通道千兆以太网MAC,非常适合复杂的系统集成任务。

    4. 应用案例和使用建议


    应用案例:
    - 通信基础设施:利用RocketIO MGT实现高速数据传输,适用于路由器、交换机等网络设备。
    - 高性能计算:利用Virtex-4 FPGA强大的DSP切片进行复杂的数学运算,适用于高性能计算领域。
    - 嵌入式系统:通过集成的PowerPC 405处理器核心和多通道以太网MAC,支持复杂嵌入式系统的开发。
    使用建议:
    - 在设计高速数据传输系统时,合理利用RocketIO MGT和PMCD模块,确保数据传输的稳定性和可靠性。
    - 利用XtremeDSP切片进行高效的DSP运算,同时注意配置合适的流水线级数以提高性能。
    - 针对大规模数据处理需求,采用分布式RAM和双端口RAM块来提高内存利用率。

    5. 兼容性和支持


    Virtex-4 FPGA系列与现有的设计工具和开发套件兼容,如ISE(Integrated Software Environment)。Xilinx公司提供了广泛的文档和支持服务,包括用户指南、参考设计和在线技术支持。此外,还提供256位AES位流解密功能,保护用户的设计知识产权(IP)安全。

    6. 常见问题与解决方案


    - 问:如何解决Virtex-4 FPGA配置失败的问题?
    答:检查配置模式设置是否正确,确保配置文件格式正确且无误,重启设备重新尝试配置。

    - 问:在高速设计中如何减少延迟?
    答:使用数字时钟管理器(DCM)和相位匹配时钟分频器(PMCD)进行时钟信号优化,同时利用全局时钟缓冲区来减少时钟分布延迟。

    7. 总结和推荐


    总体而言,Virtex-4 FPGA系列以其卓越的性能和丰富的功能,在多种应用领域中表现出色。它不仅提供了出色的灵活性和可扩展性,还能显著降低开发成本和缩短上市时间。对于需要高性能、多功能和高可靠性的复杂系统设计,Virtex-4 FPGA是一个理想的选择。
    综上所述,Virtex-4 FPGA系列产品在多个方面展现了其卓越的技术特性和应用价值,强烈推荐使用。

XC4VLX60-10FFG668C参数

参数
LAB/CLB数量 6656
逻辑元件数量 59904
最大工作供电电压 1.26V
最小工作供电电压 1.14V
总RAM位数 360KB
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC4VLX60-10FFG668C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC4VLX60-10FFG668C数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC4VLX60-10FFG668C XC4VLX60-10FFG668C数据手册

XC4VLX60-10FFG668C封装设计

查看详情并下载
Symbol
Footprint
3D Model
