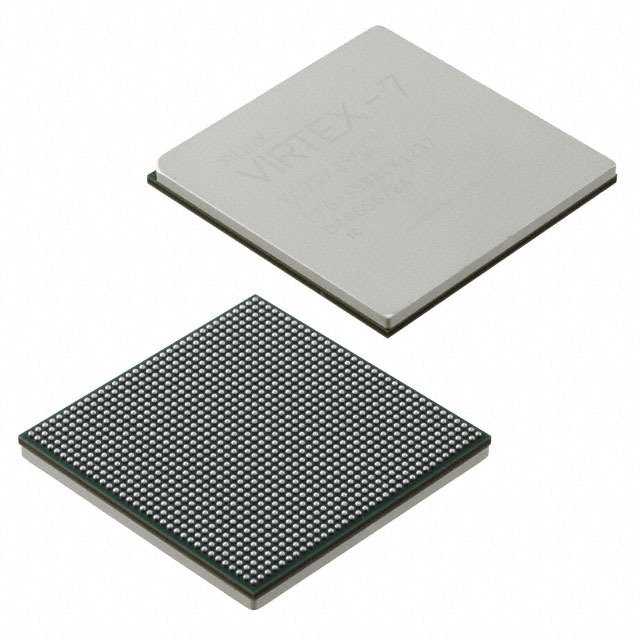

XC7VX485T-2FFG1158C

厂牌: XILINX
产品描述: 4.526367MB 485760 37950 970mV 1.03V BGA 贴片安装 35mm*35mm*3.35mm
供应商型号: XC7VX485T-2FFG1158C
供应商: 云汉优选
标准整包数: 10
XILINX 现场可编程门阵列(FPGA) XC7VX485T-2FFG1158C

XC7VX485T-2FFG1158C概述

    DS183 Virtex-7 T and XT FPGA 技术手册

    产品简介


    Virtex-7 T 和 XT 系列现场可编程门阵列(FPGAs)是高度集成的集成电路,适用于广泛的应用场景。这些FPGAs具有高性能和低功耗的特点,适用于通信、计算、存储、测试测量等多个领域。它们通过不同的速度等级(如-3、-2、-1和-2L)来满足不同应用场景的需求。其中,-3速度等级拥有最高的性能,而-2L设备则在静态功率方面具有更低的最大值。

    技术参数


    - 供电电压:
    - 内部供电电压(VCCINT):0.97V 至 1.03V
    - 辅助供电电压(VCCAUX):1.71V 至 1.89V
    - 块RAM供电电压(VCCBRAM):0.97V 至 1.03V
    - 3.3V 高速 I/O 银行供电电压(VCCO):1.14V 至 3.465V
    - 1.8V 高速 I/O 银行供电电压(VCCO):1.14V 至 1.89V
    - 辅助供电电压(VMGTAVCC):0.97V 至 1.08V
    - 工作环境:
    - 存储温度(TSTG):-65°C 至 150°C
    - 最大焊接温度:220°C(铅/锡) / 260°C(无铅)
    - 结点温度(Tj):-55°C 至 125°C

    产品特点和优势


    Virtex-7 T 和 XT FPGA 的关键优势在于其卓越的性能和可靠性。具体特点如下:
    - 高速传输:支持高达12.5Gb/s的GTX或13.1Gb/s的GTH串行器/解串器(Transceivers),适用于高带宽通信应用。
    - 低功耗:-2L 设备在降低静态功率方面表现出色,适合电池驱动设备。
    - 宽工作温度范围:商业级(0°C 至 85°C)、扩展级(0°C 至 100°C)、工业级(-40°C 至 100°C)和军用级(-55°C 至 125°C)。
    - 电源序列管理:推荐的电源序列有助于最小化电流消耗并确保IO在上电时为三态。

    应用案例和使用建议


    Virtex-7 T 和 XT FPGA 在多个领域有广泛应用,包括但不限于:
    - 通信系统:由于其高带宽传输能力,非常适合构建高速通信网络。
    - 数据处理:可用于开发高性能的数据处理系统,特别是在需要实时处理大量数据的应用场景。
    - 军事应用:能够在极端温度环境下稳定运行,适合军事电子设备。
    使用建议:
    - 严格遵循推荐的电源上电和下电顺序,以避免损坏设备或增加不必要的功耗。
    - 在设计过程中,考虑电源系统的散热设计,以确保设备在高温下的稳定运行。

    兼容性和支持


    - 兼容性:Virtex-7 T 和 XT FPGA 可与多种其他电子元件和设备兼容,包括各类传感器、处理器和其他类型的FPGA。
    - 支持:Xilinx 提供了详尽的技术文档和在线支持资源,包括用户指南、参考设计和技术论坛。

    常见问题与解决方案


    - 问题:电源上电时设备电流过高。
    - 解决方案:确保遵循推荐的电源上电顺序,正确配置电源滤波电路。
    - 问题:设备在高温环境中工作不稳定。
    - 解决方案:检查散热设计,使用适当的热界面材料,必要时添加散热片或风扇。

    总结和推荐


    Virtex-7 T 和 XT FPGA 是一款高性能、高可靠性的FPGA,具备广泛的应用前景。其在通信、计算、存储等领域具有显著的优势。尽管初始成本较高,但考虑到其高性能和长期可靠性,我们强烈推荐在对性能要求较高的项目中使用。同时,Xilinx 提供了全面的支持服务,确保用户能够充分利用这款先进产品的全部潜力。

XC7VX485T-2FFG1158C参数

参数
最小工作供电电压 970mV
总RAM位数 4.526367MB
LAB/CLB数量 37950
逻辑元件数量 485760
最大工作供电电压 1.03V
长*宽*高 35mm*35mm*3.35mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7VX485T-2FFG1158C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7VX485T-2FFG1158C数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7VX485T-2FFG1158C XC7VX485T-2FFG1158C数据手册

XC7VX485T-2FFG1158C封装设计

查看详情并下载
Symbol
Footprint
3D Model
