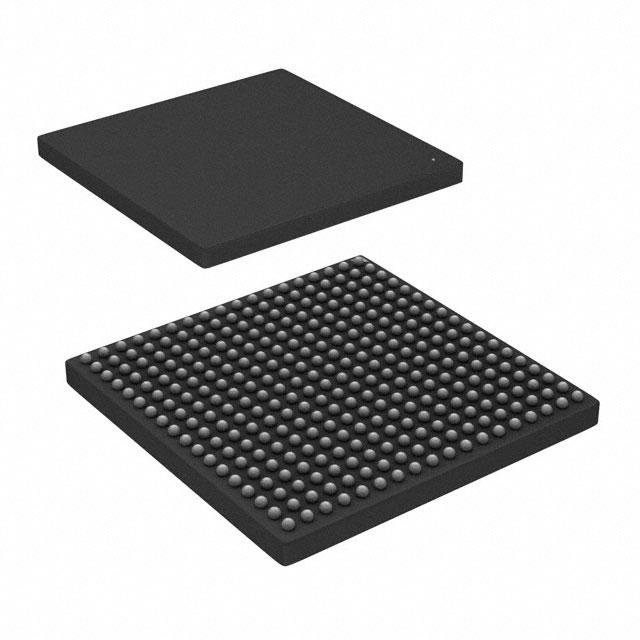

XC7A50T-2CSG325I

厂牌: XILINX
产品描述: 337.5KB 52160 4075 950mV 1.05V CSPBGA,LFBGA-324 贴片安装 15mm(长度)*15mm(宽度)
供应商型号: XC7A50T-2CSG325I
供应商: 云汉优选
标准整包数: 10
XILINX 现场可编程门阵列(FPGA) XC7A50T-2CSG325I

XC7A50T-2CSG325I概述

    Artix-7 FPGA 技术手册概述

    1. 产品简介


    Artix-7 系列 FPGA(现场可编程门阵列)是 Xilinx 公司推出的高性能低功耗器件,广泛应用于通信、计算、消费电子和工业自动化等多个领域。这些 FPGA 器件提供了多种速度等级(-3, -2, -2LE, -1, -1LI, 和 -2L),并且具有不同的工作电压要求,以满足不同应用场景的需求。

    2. 技术参数


    以下是 Artix-7 FPGA 的关键技术和电气特性参数:
    | 符号 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCCINT | 内部供电电压 | -0.5 | 1.00 | 1.1 | V |
    | VCCAUX | 辅助供电电压 | -0.5 | 1.80 | 2.0 | V |
    | VCCBRAM | 块 RAM 供电电压 | -0.5 | 1.00 | 1.1 | V |
    | VCCO | 高阻 I/O 银行供电电压 | -0.5 | - | 3.6 | V |
    | VREF | 输入参考电压 | -0.5 | - | 2.0 | V |
    | VIN | I/O 输入电压 | -0.4 | - | VCCO+0.55 | V |
    | VCCBATT | 备用电池供电电压 | -0.5 | - | 2.0 | V |
    | VMGTAVCC | 模拟供电电压 (GTP 电路) | -0.5 | 1.0 | 1.1 | V |
    | VMGTAVTT | 模拟终端供电电压 (GTP 电路) | -0.5 | 1.2 | 1.32 | V |
    | VMGTREFCLK | 参考时钟绝对输入电压 | -0.5 | - | 1.32 | V |
    | Tj | 结点温度 | -55 | - | 125 | °C |
    此外,该 FPGA 在商用(C)、扩展(E)、工业(I)、扩展温度(Q)和军用(M)范围内的操作温度分别为:0至85°C、0至100°C、-40至100°C、-40至125°C 和 -55至125°C。

    3. 产品特点和优势


    Artix-7 FPGA 的独特功能和优势如下:
    - 低功耗设计:支持多种电压等级和速度等级,优化了能耗,适合便携式设备和能源敏感的应用。
    - 高性能:-3 级别提供最高性能,而 -1 级别则提供较低功耗。
    - 高可靠性:支持广泛的操作温度范围,确保在恶劣环境下的稳定运行。
    - 灵活性:支持多种 I/O 标准和配置选项,适用于多种复杂系统设计。

    4. 应用案例和使用建议


    Artix-7 FPGA 广泛应用于多种场景,如高速串行通信、图像处理、无线通信和控制系统等。使用建议包括:
    - 电源管理:按照推荐的上电和下电顺序进行操作,以确保器件的安全可靠启动和关闭。
    - 信号完整性:正确设置输入输出标准和终端电阻,保证信号的完整性。
    - 电源监控:实时监测电源电压,确保所有供电电压在规定范围内,避免因电压过低导致的数据丢失。

    5. 兼容性和支持


    Artix-7 FPGA 与 Xilinx 提供的多种软件工具兼容,例如 Vivado 设计套件和 Xilinx Power Estimator (XPE),这些工具可以帮助用户进行设计验证和功耗估算。此外,Xilinx 还提供详尽的技术支持和文档资源,帮助用户快速上手。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:电源电压波动导致器件损坏。
    解决方法:确保按照推荐的电源上电顺序进行操作,合理设计电源监控机制。
    - 问题:配置数据丢失。
    解决方法:检查 VCCINT 和 VCCBRAM 电压是否符合要求,确保电源电压稳定。

    7. 总结和推荐


    总体而言,Artix-7 FPGA 是一款功能强大且灵活的器件,特别适合于对性能和功耗有严格要求的应用场景。凭借其高性能、低功耗、高可靠性和广泛的温度范围,Artix-7 FPGA 在多个领域展现出显著的市场竞争力。因此,强烈推荐该产品用于需要高性能和低功耗的应用场合。

XC7A50T-2CSG325I参数

参数
最小工作供电电压 950mV
总RAM位数 337.5KB
LAB/CLB数量 4075
逻辑元件数量 52160
最大工作供电电压 1.05V
长*宽*高 15mm(长度)*15mm(宽度)
通用封装 CSPBGA,LFBGA-324
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XC7A50T-2CSG325I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7A50T-2CSG325I数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7A50T-2CSG325I XC7A50T-2CSG325I数据手册

XC7A50T-2CSG325I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 142.38
50+ ¥ 138.6
200+ ¥ 134.82
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1423.8
