XC7A25T-2CSG325I

厂牌: XILINX
产品描述: 202.5KB 23360 1825 950mV 1.05V CSBGA-325 贴片安装
供应商型号: XC7A25T-2CSG325I
供应商: 国内现货
标准整包数: 50
XILINX 现场可编程门阵列(FPGA) XC7A25T-2CSG325I

XC7A25T-2CSG325I概述

    Artix-7 FPGA 技术手册

    1. 产品简介


    Artix-7 FPGA 是一款高性能且低功耗的可编程逻辑器件(FPGA),广泛应用于网络通信、无线通信、视频处理和通用逻辑设计等领域。它具备多种速度等级,涵盖商业、扩展和工业温度范围,确保在各种应用场景下的可靠运行。

    2. 技术参数


    Artix-7 FPGA 的技术规格和性能参数如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCCINT (核心电压) | 0.95 | 1.00 | 1.05 | V |
    | VCCAUX (辅助电压) | 1.71 | 1.80 | 1.89 | V |
    | VCCBRAM (块RAM电压) | 0.95 | 1.00 | 1.05 | V |
    | VCCO (输出驱动器电压) | 1.14 3.465 | V |
    | VMGTAVCC (GTP模拟电压) | 0.97 | 1.00 | 1.03 | V |
    | VMGTAVTT (GTP终止电压) | 1.17 | 1.20 | 1.23 | V |
    | IREF (参考电压泄漏电流) 15 | µA |
    | ICCINTQ (VCCINT 静态电流) | 43 | 48 | 66 | mA |
    | ICCOQ (VCCO 静态电流) | 1 | 5 | mA |
    | ICCBRAMQ (VCCBRAM 静态电流)| 1 | 2 | 11 | mA |

    3. 产品特点和优势


    Artix-7 FPGA 具备以下显著特点和优势:
    - 高性能:支持高达6.6 Gb/s的数据速率,适用于高速通信和视频处理应用。
    - 低功耗:通过多款低电压速度等级(如-1LI和-2L),显著降低动态和静态功耗。
    - 可靠性:经过严格的温度和电压测试,确保在极端环境下的可靠运行。
    - 易用性:提供了详细的文档和工具,便于快速集成和开发。
    - 多功能性:集成了丰富的内部资源,如块RAM、DSP和时钟管理单元,支持复杂的设计需求。

    4. 应用案例和使用建议


    应用案例
    Artix-7 FPGA 可用于多个关键应用领域:
    - 网络通信:实现高速以太网接口、PCIe和高速SerDes。
    - 无线通信:构建5G无线通信基础设施和CEI-6G标准的物理层。
    - 视频处理:实现高清视频编码和解码。
    - 汽车电子:提供自动驾驶系统所需的实时处理能力。
    使用建议
    - 在设计时,合理分配 VCCINT、VCCAUX 和 VCCBRAM 电源,以保证芯片的稳定性和最佳性能。
    - 使用 Xilinx 提供的 Power Estimator 工具来估算静态功率消耗,确保设计满足功耗要求。
    - 根据具体应用选择合适的 IO 标准,以获得最优的性能和兼容性。

    5. 兼容性和支持


    Artix-7 FPGA 与其他 Xilinx FPGA 产品具有良好的兼容性,支持多种 I/O 标准和协议。厂商提供了全面的技术支持和维护服务,包括:
    - 文档和支持:详细的用户指南和技术文档可在 Xilinx 官网上下载。
    - 软件工具:Vivado 和 ISE 设计套件提供完整的设计环境,支持开发和调试。
    - 客户支持:专业的技术支持团队可帮助解决技术问题和提供设计咨询。

    6. 常见问题与解决方案


    - 问题:电源顺序错误导致电流过大
    - 解决方法:严格按照推荐的电源序列启动和关闭设备,确保 VCCINT 和 VCCBRAM 优先于 VCCAUX 和 VCCO。

    - 问题:输入信号电平不正确导致误操作
    - 解决方法:根据具体的应用场景,选择合适的 I/O 标准,并遵循表8中的输入和输出电压规格。
    - 问题:电源波动影响性能
    - 解决方法:在设计电源电路时,确保电压稳定并使用适当的滤波电容,以减少噪声干扰。

    7. 总结和推荐


    综合评估
    Artix-7 FPGA 在性能、功耗和可靠性方面表现出色,是复杂设计的理想选择。其丰富的内部资源和广泛的 I/O 标准使其成为多样化的应用场景中的强大工具。
    推荐
    我们强烈推荐 Artix-7 FPGA 给需要高性能和低功耗解决方案的工程师和设计师。它的多功能性和可靠性使其成为众多领域的理想选择,从通信基础设施到嵌入式系统。

XC7A25T-2CSG325I参数

参数
LAB/CLB数量 1825
逻辑元件数量 23360
最大工作供电电压 1.05V
最小工作供电电压 950mV
总RAM位数 202.5KB

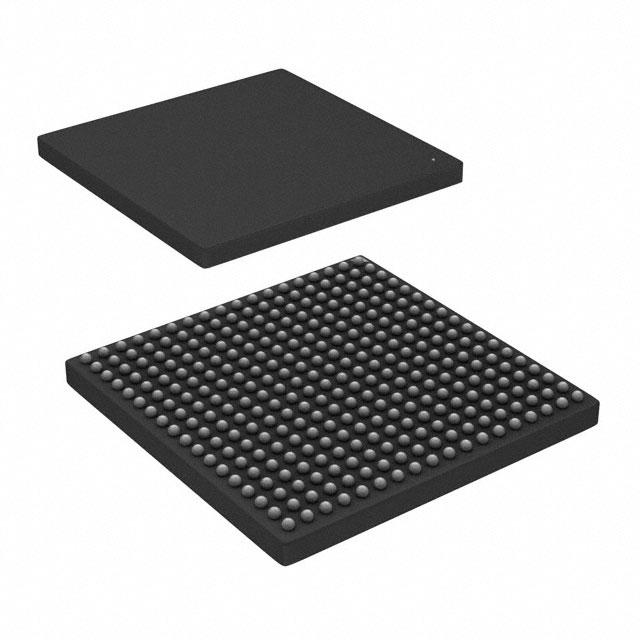

通用封装 CSBGA-325
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7A25T-2CSG325I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7A25T-2CSG325I数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7A25T-2CSG325I XC7A25T-2CSG325I数据手册

XC7A25T-2CSG325I封装设计

查看详情并下载
Symbol
Footprint
3D Model
