XC2S15-5VQ100C

厂牌: XILINX
产品描述: 16Kbit 432 96 2.375V 2.625V QFP 贴片安装
供应商型号:
供应商:
标准整包数: 0

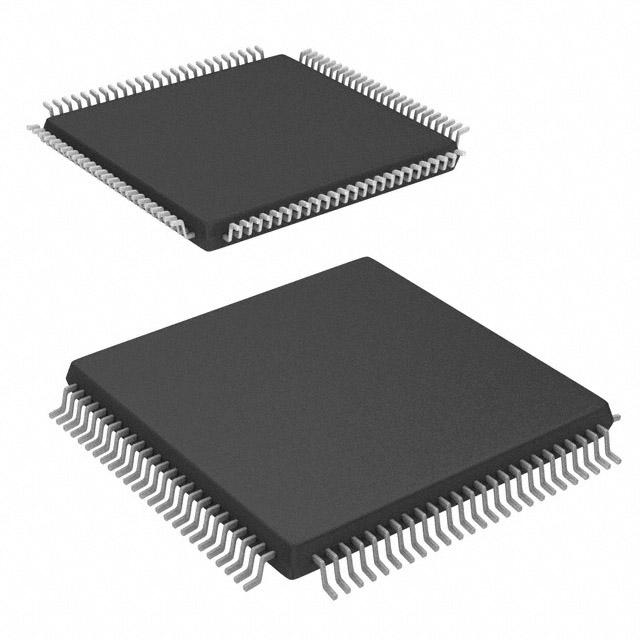

XILINX 现场可编程门阵列(FPGA) XC2S15-5VQ100C

XC2S15-5VQ100C概述


    产品简介


    Spartan-II FPGA系列是Xilinx公司推出的高性能可编程逻辑器件,旨在为用户提供低成本、高密度的逻辑资源,广泛应用于各类系统中。该系列涵盖了从15,000到200,000系统门数不等的六种型号,每个型号提供不同的逻辑细胞数量和I/O接口。主要功能包括块RAM(高达56K比特)、分布式RAM(高达75,264比特)、16种可选I/O标准及四个DLL(延迟锁定环)。Spartan-II FPGA在高容量应用中表现出色,通过灵活的编程能力,能够实现快速迭代设计并缩短产品开发周期。
    主要应用领域包括但不限于:
    - 高容量系统应用
    - 快速原型开发
    - 低功耗消费电子设备
    - 工业自动化与控制

    技术参数


    - 逻辑细胞与系统门数
    - XC2S15: 432个逻辑细胞, 15,000系统门
    - XC2S30: 972个逻辑细胞, 30,000系统门
    - XC2S50: 1,728个逻辑细胞, 50,000系统门
    - XC2S100: 2,700个逻辑细胞, 100,000系统门
    - XC2S150: 3,888个逻辑细胞, 150,000系统门
    - XC2S200: 5,292个逻辑细胞, 200,000系统门
    - 最大可用用户I/O
    - XC2S15: 86个I/O端口
    - XC2S30: 92个I/O端口
    - XC2S50: 176个I/O端口
    - XC2S100: 176个I/O端口
    - XC2S150: 260个I/O端口
    - XC2S200: 284个I/O端口
    - 最大分布RAM位数
    - XC2S15: 6,144位
    - XC2S30: 13,824位
    - XC2S50: 24,576位
    - XC2S100: 38,400位
    - XC2S150: 55,296位
    - XC2S200: 75,264位
    - 最大块RAM位数
    - XC2S15: 16K位
    - XC2S30: 24K位
    - XC2S50: 32K位
    - XC2S100: 40K位
    - XC2S150: 48K位
    - XC2S200: 56K位

    产品特点和优势


    Spartan-II FPGA具有多项独特的功能和优势,如:
    - 无限可编程性: 可以无限制地重新编程,无需硬件更换,降低了维护成本。
    - 低功耗设计: 采用低功耗路由架构,适合高容量生产。
    - 全面支持多种I/O标准: 支持多种I/O标准,如LVTTL、LVCMOS、PCI、GTL、GTL+、HSTL、SSTL、CTT、AGP-2X等。
    - 先进的时钟控制: 提供四个专用DLL用于高级时钟控制,确保高速操作。
    - 完全读回能力: 可进行验证和观察,方便调试。

    应用案例和使用建议


    根据技术手册中的信息,Spartan-II FPGA被广泛应用于各类系统中。例如,高容量应用如工业自动化系统,可以利用其丰富的逻辑资源和强大的I/O支持,提高系统的可靠性和性能。在消费电子设备中,Spartan-II FPGA的低功耗设计有助于延长电池寿命。
    使用建议:
    - 在选择具体型号时,需根据实际需求考虑所需的逻辑细胞数和I/O端口数。
    - 注意不同I/O标准之间的电压要求,避免冲突。
    - 利用其低功耗特性和全面支持的I/O标准,简化电路设计和减少外部电阻的需求。

    兼容性和支持


    Spartan-II FPGA与其他电子元器件或设备的兼容性较好。Xilinx公司提供了强大的ISE开发系统支持,包含自动映射、布局和布线功能。此外,用户还可以通过配置模式对器件进行编程,支持多种配置方式,如串行模式、并行模式和边界扫描模式。

    常见问题与解决方案


    根据技术手册中的常见问题列表,以下是一些常见的问题及其解决方案:
    - 问题: 如何选择合适的电源电压?
    - 解决方案: 参考手册中的I/O标准表,根据所需的I/O标准选择相应的VCCO和VREF电压。

    - 问题: 如何避免I/O端口间的电压冲突?
    - 解决方案: 确保同一I/O银行内的I/O端口使用相同的VCCO电压,遵循I/O银行规则进行配置。
    - 问题: 如何处理ESD保护?
    - 解决方案: 使用手册中的过压保护措施,对于需要5V兼容性的应用,启用Zener二极管结构;对于不需要5V兼容性的应用,则使用常规钳位二极管。

    总结和推荐


    综上所述,Spartan-II FPGA凭借其高密度逻辑资源、丰富的功能和灵活性,在高容量应用中表现出色。其无限可编程性和强大的支持系统使其成为一种性价比高的解决方案。推荐对于需要快速原型开发、高容量生产和低功耗设计的应用来说,Spartan-II FPGA是一个理想的选择。

XC2S15-5VQ100C参数

参数
总RAM位数 16Kbit
LAB/CLB数量 96
逻辑元件数量 432
最大工作供电电压 2.625V
最小工作供电电压 2.375V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC2S15-5VQ100C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC2S15-5VQ100C数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC2S15-5VQ100C XC2S15-5VQ100C数据手册

XC2S15-5VQ100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
