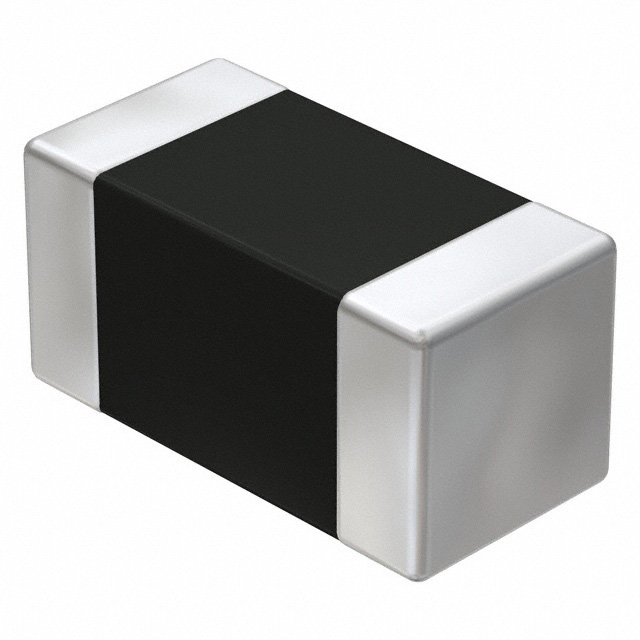

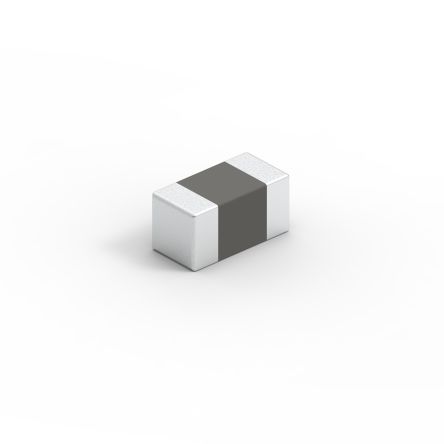

7426926222

产品分类: 磁珠
厂牌: WURTH
产品描述: 4mΩ 0603 800μm*800μm*1.6mm
供应商型号: 4065767
供应商: 海外现货
标准整包数: 10
WURTH 磁珠 7426926222

7426926222概述

    WE-TMSB SMT EMI Suppression Ferrite Bead 技术手册解析

    产品简介


    WE-TMSB是一款专为一般电子设备设计和开发的表面贴装(SMT)电磁干扰(EMI)抑制滤波器。其主要用于宽带和高速电路的应用,适用于要求高电流传输的场合。由于其独特的电磁干扰抑制特性,WE-TMSB被广泛应用于通信、计算机、消费电子等多个领域,确保这些设备内部电路的信号完整性不受外部电磁干扰的影响。

    技术参数


    - 尺寸:0.8mm x 0.8mm x 0.3mm,容差±0.2mm;推荐焊盘图案为0.7mm。
    - 宽频/高速模式:宽度为2.2mm;
    - 高电流模式:宽度为2.6mm;
    - 额定电流:在ΔT = 40 K条件下最大额定电流为7500mA;
    - 直流电阻:在20°C时的最大值为0.004Ω;
    - 阻抗:在100 MHz下阻抗为22Ω(±25%),在1 GHz下阻抗为38Ω(典型值),最高阻抗为41Ω(1660 MHz时,典型值)。

    产品特点和优势


    - 高效率:能够在100 MHz到1 GHz的宽频段范围内提供稳定的电磁干扰抑制效果。
    - 宽温范围:能在-55°C至+125°C的温度范围内正常工作。
    - 高可靠性:符合RoHS、REACH标准,无卤素且通过AEC-Q200认证,确保其在多种环境下的可靠性和安全性。
    - 低直流电阻:在保证高频信号的传输质量的同时,具备较低的直流电阻,减少不必要的功率损耗。

    应用案例和使用建议


    - 宽带/高速通信:适用于需要高性能信号处理的宽带和高速通信系统,如路由器、交换机等。
    - 高电流应用:适用于需要大电流传输的应用场合,如电源管理系统。
    - 建议:为确保良好的焊接质量和长期稳定性,建议采用符合IPC/ JEDEC J-STD-020E标准的再流焊接曲线进行焊接。同时,在使用过程中注意不要超过额定电流,以避免组件过热损坏。

    兼容性和支持


    - 兼容性:适用于各种SMT工艺,可与标准的PCB制程兼容。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。此外,还提供免费样品申请服务。

    常见问题与解决方案


    - 问题一:组件温度过高导致损坏。
    - 解决方案:确保在规定的额定电流范围内使用,同时注意散热设计。
    - 问题二:焊接不牢固。
    - 解决方案:严格按照再流焊接曲线操作,建议使用自动光学检查(AOI)来验证焊接质量。

    总结和推荐


    综上所述,WE-TMSB SMT EMI Suppression Ferrite Bead以其出色的电磁干扰抑制能力、宽广的工作温度范围和高可靠性成为市场上的一颗明星产品。对于那些对电磁干扰敏感且需要高电流传输的电子产品而言,这款产品无疑是一个极佳的选择。然而,用户需严格遵守相关使用指南和警告提示,确保组件在其额定工作条件内运行,以充分发挥其效能并延长使用寿命。

7426926222参数

参数
直流电阻(DCR) 4mΩ
额定电流 -
阻抗@频率 -
长*宽*高 800μm*800μm*1.6mm
通用封装 0603
包装方式 卷带包装
