2508051017Y0

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 300mA 100Ω@100MHz 200mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: UA-2508051017Y0
供应商: 海外现货
标准整包数: 4000

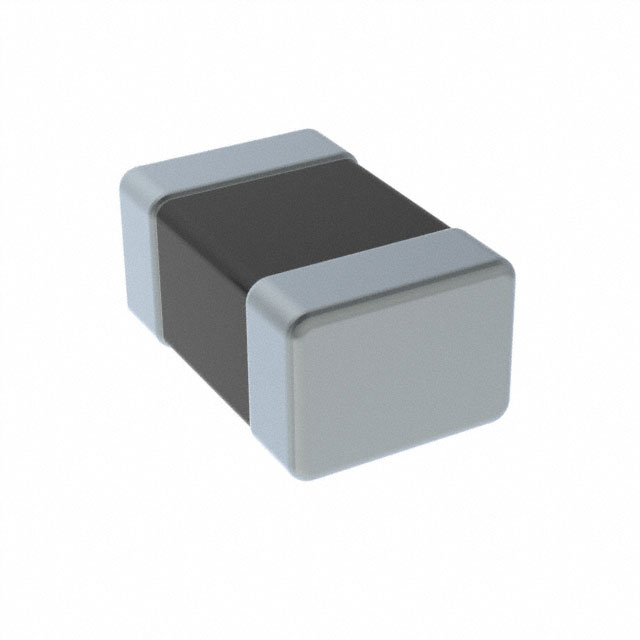

FAIR-RITE 磁珠 2508051017Y0

2508051017Y0概述

    电子元器件产品技术手册解析
    本文旨在详细介绍一款由Fair-Rite公司生产的多层芯片磁珠(MULTI-LAYER CHIP BEAD)的技术规格及应用特点,帮助工程师和采购人员更好地了解该产品及其潜在用途。

    1. 产品简介


    该电子元器件名为“多层芯片磁珠”(MULTI-LAYER CHIP BEAD),型号为2508051017Y0,属于抑制元件的一种。其主要功能是在电路板上抑制传导EMI信号。这些磁珠适用于多种设备,如手机、计算机、笔记本电脑、寻呼机等。由于其小巧的封装尺寸,非常适合自动化放置和电路板的密集布局。此外,它们可承受高达300mA的电流,并且阻抗值具有良好的稳定性。

    2. 技术参数


    以下是该产品的关键技术和规格参数:
    - 频率范围:低电流
    - 重量:0.010克
    - 封装尺寸:0805(2012)
    - 典型阻抗:
    - 50MHz时:75Ω
    - 100MHz及以上:100±25%Ω
    - 500MHz时:134Ω
    - 最大直流电阻(DCR):0.20Ω
    - 最大电流:300mA
    - 外形尺寸:
    - A:0.90mm ±0.20mm
    - B:1.25mm ±0.20mm
    - C:2.00mm ±0.20mm
    - D:0.50mm ±0.30mm
    - 推荐存储和操作温度范围:-55°C至125°C
    这些参数说明了这款多层芯片磁珠能够在广泛的电气和环境条件下提供出色的性能。

    3. 产品特点和优势


    该款多层芯片磁珠具备以下显著特点:
    - 成本效益:价格合理,适合大批量生产和使用。
    - 高性能:优异的高频抑制能力,适用于多种复杂的电子系统。
    - 可靠性高:100%测试阻抗和直流电阻,确保了高度的可靠性。
    - 适用性强:适合不同类型的电路设计,广泛应用于消费电子和工业设备。
    - 灵活安装:支持自动装配和手工焊接,方便集成到现有系统中。

    4. 应用案例和使用建议


    该产品主要应用于需要抑制传导EMI信号的场合,如手机、计算机、笔记本电脑等设备。通过结合其他EMI抑制组件,可以实现更好的电磁兼容性(EMC)性能。建议用户根据具体的应用场景选择合适的磁珠型号,并遵循制造商提供的安装指南以确保最佳效果。

    5. 兼容性和支持


    该产品与其他常见的电子元器件具有良好的兼容性,并且制造商提供了详细的安装指南和支持服务。用户可以轻松获取相关的技术文档和配件,以便于产品的正确使用和维护。此外,Fair-Rite公司还提供原型评估套件(零件号0199000018),方便用户进行初步测试。

    6. 常见问题与解决方案


    - 问题一:产品表面出现氧化现象。
    - 解决方案:检查存储条件,确保温度和湿度控制在规定范围内;如有必要,重新包装并放置在干燥箱中保存。

    - 问题二:电路板上磁珠的焊接不良。
    - 解决方案:确认焊点质量和焊接温度是否符合要求;如果需要,调整焊接参数或使用适当的助焊剂。

    7. 总结和推荐


    综上所述,这款多层芯片磁珠具有卓越的性能、可靠性和成本效益,适用于广泛的电子产品。建议工程师和采购人员考虑将其纳入新项目的设计之中,尤其是在需要高效EMI抑制解决方案的场合。总体而言,这款产品是市场上值得信赖的选择。

2508051017Y0参数

参数
阻抗@频率 100Ω@100MHz
直流电阻(DCR) 200mΩ
额定电流 300mA
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2508051017Y0厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2508051017Y0数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2508051017Y0 2508051017Y0数据手册

2508051017Y0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0345 ¥ 0.292
8000+ $ 0.0335 ¥ 0.2835
12000+ $ 0.0229 ¥ 0.1936
100000+ $ 0.0173 ¥ 0.146
252000+ $ 0.0158 ¥ 0.1333
库存: 36000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1168
