74279267

产品分类: 磁珠
厂牌: WURTH
产品描述: 500mA 60Ω@100MHz 300mΩ 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 1635683
供应商: 海外现货
标准整包数: 10

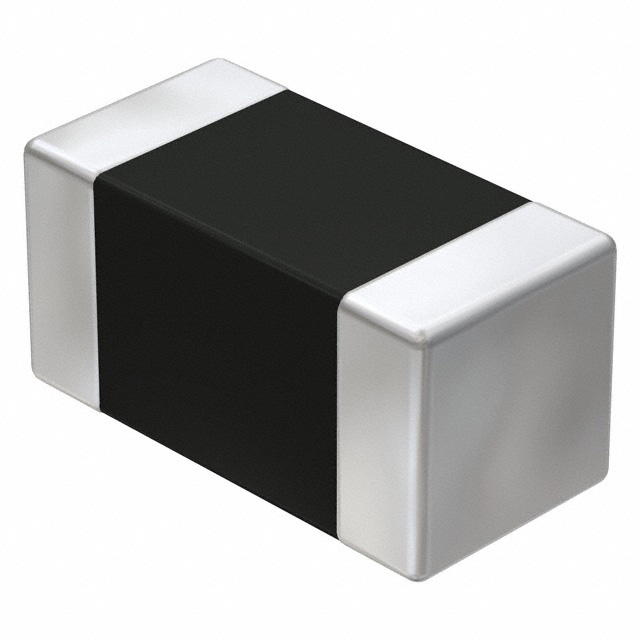

WURTH 磁珠 74279267

74279267概述

    WE-CBF SMT EMI Suppression Ferrite Bead: A Comprehensive Overview

    1. 产品简介


    WE-CBF SMT EMI Suppression Ferrite Bead 是一款专为一般电子设备设计的表面贴装电磁干扰(EMI)抑制铁氧体磁珠。这类电子元器件在现代电子设备中扮演着关键角色,广泛应用于消费电子、通信设备、汽车电子及工业控制等领域。铁氧体磁珠以其出色的高频噪声抑制能力而著称,是保障电路稳定性和信号完整性的重要组件。

    2. 技术参数


    - 尺寸规格:0.8mm±0.2 x 0.8mm±0.2 x 0.3mm±0.2
    - 推荐焊盘图案:[mm] 0.7 x 0.7
    - 宽带/高速:W = 2.2
    - 高电流:W = 2.6
    - 阻抗特性:
    - 在100 MHz时,阻抗Z为60Ω ±25%
    - 在650 MHz时,最大阻抗Zmax为110Ω
    - 额定电流:
    - IR1:ΔT = 20K时,最大值为500mA
    - IR2:ΔT = 40K时,最大值为2000mA
    - 直流电阻:在20°C时,RDC最大值为0.3Ω
    - 电气认证:符合RoHS、REACH标准,无卤素
    - 温度范围:工作温度范围为-55°C至+125°C
    - 存放条件:在原始包装内存储温度低于40°C,相对湿度低于75%

    3. 产品特点和优势


    - 高频率阻抗特性:在100 MHz时阻抗为60Ω ±25%,确保高效的高频噪声抑制。
    - 宽温度范围:能够在极端温度条件下稳定工作,适合各种恶劣环境。
    - 高电流承载能力:在40K温升下,额定电流最高可达2000mA,适用于高功率需求的应用。
    - 环保材料:符合RoHS、REACH标准,并且无卤素,环保可靠。
    - AEC-Q200认证:符合车规级标准,适合用于汽车电子等高可靠性要求的应用场合。

    4. 应用案例和使用建议


    典型应用:
    - 消费电子产品中的EMI抑制
    - 通信设备中的信号完整性增强
    - 汽车电子系统中的电源滤波
    使用建议:
    - 确保焊接过程中的温度控制符合指定的再流焊工艺曲线,以避免焊点失效。
    - 使用适当的封装材料和方法来保护磁珠免受化学物质侵蚀,确保长期稳定性。
    - 根据具体应用需求选择合适的宽带或高电流版本。

    5. 兼容性和支持


    兼容性:
    - 与市场上主流的PCB设计和制造工艺高度兼容,无需特殊处理即可集成到电路板上。
    - 可以与常见的SMT贴片机无缝协作,实现高效自动化生产。
    支持服务:
    - Würth Elektronik eiSos GmbH提供全面的技术支持和售后服务,包括产品规格确认、应用技术支持以及质量保证等。
    - 用户可以在官方网站下载最新的技术文档和数据手册,获取及时的技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现开路 | 确认焊接温度和时间符合指定工艺曲线,检查是否存在虚焊 |
    | 电流过高导致温度上升 | 遵守额定电流限制,避免过载 |
    | 磁珠信号衰减严重 | 检查周围元件布局,避免引入额外噪声源 |

    7. 总结和推荐


    总体评价:
    - WE-CBF SMT EMI Suppression Ferrite Bead凭借其卓越的高频噪声抑制能力和广泛的温度适应性,成为一种值得信赖的电子元件。适用于多种应用环境,尤其在要求严格和高可靠性标准的场合表现出色。
    推荐使用:
    - 强烈推荐给需要在严苛环境下运行的应用,尤其是需要高效EMI抑制的场景。通过合理的选型和正确使用,能显著提升整体电路的稳定性和可靠性。

74279267参数

参数
阻抗@频率 60Ω@100MHz
直流电阻(DCR) 300mΩ
额定电流 500mA
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

74279267厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74279267数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 74279267 74279267数据手册

74279267封装设计

查看详情并下载
Symbol
Footprint
3D Model
