2508056017Y0

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 300mA 600Ω@100MHz 350mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: UA-2508056017Y0
供应商: 海外现货
标准整包数: 4000

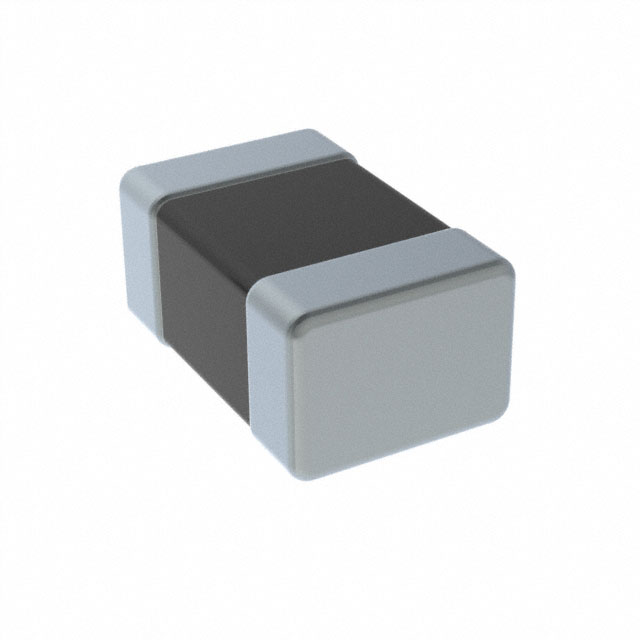

FAIR-RITE 磁珠 2508056017Y0

2508056017Y0概述

    Chip Beads (2508056017Y0) 技术手册概述

    产品简介


    Chip Beads (2508056017Y0) 是由 Fair-Rite 公司生产的一款多层片式磁珠。这种电子元器件主要用于抑制传导的电磁干扰信号。这类磁珠适用于各种电子设备,如手机、电脑、笔记本电脑和寻呼机等。由于其小尺寸的封装形式,它们能够很好地适应自动放置工艺,并允许电路板上的高密度安装。

    技术参数


    Chip Beads 的技术规格如下:
    - 尺寸:0805 (2012), 即 2.0 x 1.25 毫米
    - 重量:0.01 克
    - 电气特性:
    - 最大直流电阻(DCR):0.35 欧姆
    - 最大电流:300 毫安
    - 典型阻抗(Ω):
    - 50 MHz:400 欧姆
    - 100 MHz:600 欧姆(±25% 容差)
    - 500 MHz:290 欧姆
    - 1000 MHz:不可用
    - 推荐焊接轮廓:请参考最新修订的 IPC-7351 规范
    - 包装选项:带状和卷带式供应,也可以提供散装形式
    - 零件数量:
    - 每个 7 英寸卷带:4000 个
    - 每个 13 英寸卷带:10000 个

    产品特点和优势


    Chip Beads 具备以下几个显著特点:
    - 高频性能:可在标准、高频和 GHz 信号速度下使用,广泛应用于多种设备中。
    - 紧凑设计:小巧的封装尺寸使其适合自动化生产和高密度电路板布局。
    - 高性能阻抗特性:在不同频率下的阻抗表现出色,确保良好的 EMI 抑制效果。
    - 高可靠性测试:100% 测试阻抗和直流电阻,确保产品的质量和一致性。

    应用案例和使用建议


    这些磁珠在多个应用领域中有广泛的使用案例,例如:
    - 手机和无线通信设备:用于减少射频干扰。
    - 计算机和笔记本电脑:提高系统的稳定性和抗干扰能力。
    - 其他电子设备:如打印机、医疗设备等。
    使用建议:
    - 确保按照推荐的焊接轮廓进行焊接,以避免因焊接温度不当导致的损坏。
    - 在选择 PCB 布局时,合理规划土地模式,确保阻抗匹配和信号完整性。
    - 使用合适的包装形式(带状或散装),以便于自动化生产和管理。

    兼容性和支持


    这些磁珠与其他标准 PCB 组件兼容,并且支持多种包装形式。Fair-Rite 提供全面的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:焊接时出现不良焊点
    - 解决方案:请检查焊接轮廓是否符合推荐标准,或者尝试重新进行焊接操作。
    - 问题:阻抗不一致
    - 解决方案:确认芯片位置正确且没有受到机械损伤,如果问题持续存在,请联系技术支持。
    - 问题:电流过大导致过热
    - 解决方案:降低电流负载或更换更高额定电流的产品。

    总结和推荐


    综上所述,Chip Beads (2508056017Y0) 是一款高性能、高可靠性的多层片式磁珠,适用于多种电子设备的电磁干扰抑制需求。其出色的阻抗特性、紧凑的设计以及全面的技术支持使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用此产品。

2508056017Y0参数

参数
额定电流 300mA
阻抗@频率 600Ω@100MHz
直流电阻(DCR) 350mΩ
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2508056017Y0厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2508056017Y0数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2508056017Y0 2508056017Y0数据手册

2508056017Y0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0345 ¥ 0.292
8000+ $ 0.0335 ¥ 0.2835
12000+ $ 0.0229 ¥ 0.1936
100000+ $ 0.0173 ¥ 0.146
252000+ $ 0.0158 ¥ 0.1333
库存: 44000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1168
