2506036007Z0

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 450mA 60Ω@100MHz 250mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: UA-2506036007Z0
供应商: 海外现货
标准整包数: 4000

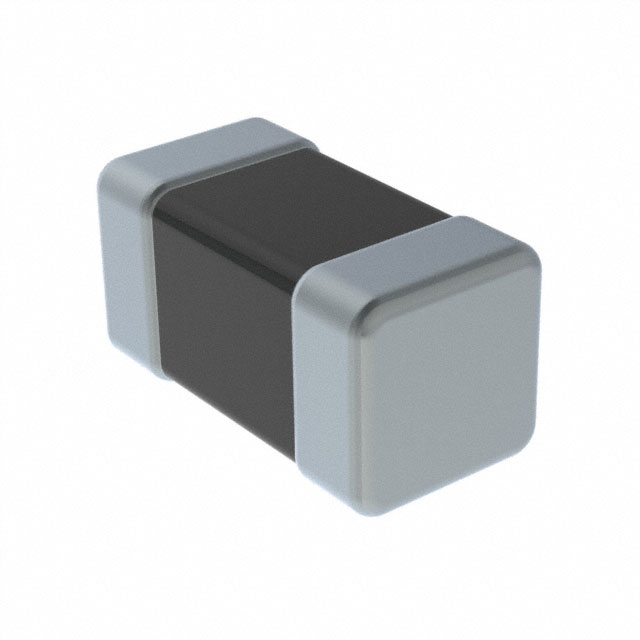

FAIR-RITE 磁珠 2506036007Z0

2506036007Z0概述

    Chip Beads (型号:2506036007Z0) 技术手册解析

    产品简介


    Chip Beads (型号:2506036007Z0) 是一种多层芯片电感器,由Fair-Rite公司提供。该产品主要用于抑制传导EMI信号,广泛应用于手机、计算机、笔记本电脑、寻呼机等设备中。小尺寸封装使得它们能够适应自动化装配,并允许电路板实现密集包装。

    技术参数


    - 标准、高及GHz信号速度:根据应用需求可选。
    - 推荐焊接曲线:提供规范化的焊接工艺指导。
    - 包装选项:提供带卷和散装两种选择。
    - 重量:0.006克。
    - 封装尺寸:0603(1608)。
    - 典型阻抗值:50MHz时为28Ω;100MHz时为60Ω(±25%容差);500MHz时为145Ω。
    - 最大直流电阻(DCR):0.25Ω。
    - 最大电流:450mA。
    - 阻抗测量方法:使用HP 4291A进行测试,辅助工具为HP 16192A。

    产品特点和优势


    Chip Beads具备以下优势:
    - 高频抑制能力:不同频率下的典型阻抗值表明其具有优良的高频信号抑制效果。
    - 广泛的适用性:适用于多种电子设备,从小型移动设备到桌面计算机系统。
    - 紧凑设计:小尺寸封装适应现代电子设备对空间的需求。
    - 质量保证:100%测试确保每个芯片都符合指定的电气性能指标。

    应用案例和使用建议


    应用案例:
    - 手机:用于减少信号干扰。
    - 计算机:提高系统稳定性。
    - 笔记本电脑:防止电磁干扰影响性能。
    使用建议:
    - 确保按照推荐的焊接曲线进行组装,以确保良好的电气连接。
    - 考虑到设备的工作环境,如温度和湿度,合理安排芯片布局。

    兼容性和支持


    - 兼容性:产品与大多数自动化生产设备兼容。
    - 支持和服务:Fair-Rite提供详细的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:芯片在焊接过程中容易损坏。
    解决方案:确保使用正确的焊接曲线和工艺参数。
    - 问题2:芯片阻抗异常。
    解决方案:检查焊接质量和阻抗测试结果,如有必要重新焊接。

    总结和推荐


    综上所述,Chip Beads (型号:2506036007Z0) 在抑制传导EMI信号方面表现出色,特别适用于需要高精度和稳定性的电子设备中。鉴于其广泛应用和优越的性能,强烈推荐使用该产品。

2506036007Z0参数

参数
直流电阻(DCR) 250mΩ
额定电流 450mA
阻抗@频率 60Ω@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2506036007Z0厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2506036007Z0数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2506036007Z0 2506036007Z0数据手册

2506036007Z0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0279 ¥ 0.2336
12000+ $ 0.0201 ¥ 0.1686
20000+ $ 0.0194 ¥ 0.1624
100000+ $ 0.0145 ¥ 0.1215
252000+ $ 0.0134 ¥ 0.1121
库存: 16000
起订量: 8000 增量: 4000
交货地:
最小起订量为:8000
合计: ¥ 1868.8
