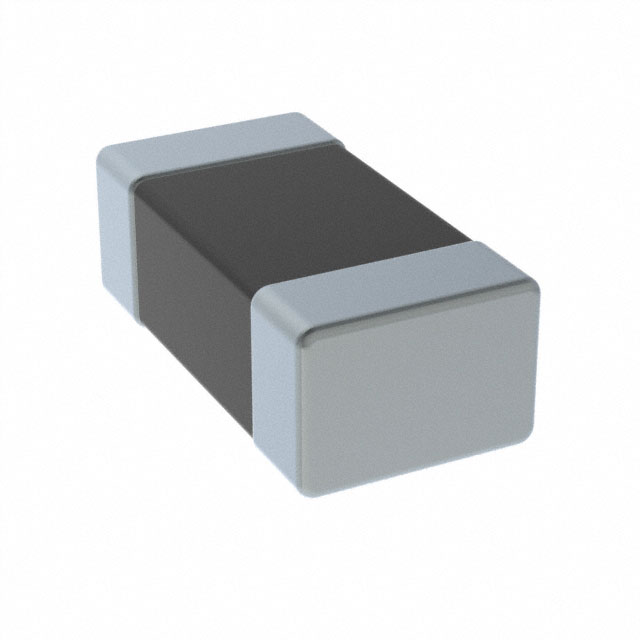

2512066017Y1

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 1A 200mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: UA-2512066017Y1
供应商: 海外现货
标准整包数: 3000
FAIR-RITE 磁珠 2512066017Y1

2512066017Y1概述

    Fair-Rite MULTI-LAYER CHIP BEAD 技术手册

    1. 产品简介


    Fair-Rite 的 MULTI-LAYER CHIP BEAD(多层片式磁珠)是一类广泛应用于各种电子设备中的高性能滤波器。该磁珠适用于手机、电脑、笔记本、寻呼机等多种设备。通过采用小型化封装设计,它可以满足自动化装配的需求,同时确保电路板的高密度集成。Multi-layer chip beads 可以提供标准速度、高速及 GHz 级信号速度的选择。

    2. 技术参数


    | 参数 | 值 |

    | 封装尺寸 | 1206 (3216) |
    | 重量 | 0.03 g |
    | 典型阻抗 (50 MHz) | 440 Ω |
    | 阻抗容差 (100 MHz) | ±25% |
    | 额定直流电阻 | ≤0.2 Ω |
    | 额定电流 | ≤1000 mA |

    3. 产品特点和优势


    - 高阻抗特性:该磁珠在不同频率下表现出卓越的阻抗特性,能有效抑制传导 EMI(电磁干扰)信号。
    - 小体积:采用 1206 (3216) 封装,适合自动化生产和高密度电路板。
    - 多种速度选择:提供标准、高速及 GHz 级信号速度的型号,适应不同的应用需求。
    - 全检测试:每个磁珠均经过阻抗和直流电阻的100%测试,确保产品质量。

    4. 应用案例和使用建议


    这些磁珠在多种电子设备中都有广泛应用,如智能手机、平板电脑和笔记本电脑。例如,在手机的设计中,它们可以被放置在电源输入端口,以抑制外部干扰信号,从而提高设备的整体性能和稳定性。在使用时,建议根据具体应用选择合适的频率范围和阻抗值,以确保最佳效果。

    5. 兼容性和支持


    所有多层片式磁珠均采用带卷包装,可根据需要提供散装。建议的焊盘模式遵循 IPC-7351 的最新修订版。制造商提供了详细的焊接温度曲线和兼容的焊盘模式,确保安装的一致性和可靠性。此外,他们还提供完善的售后服务和技术支持,帮助用户解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊接不良现象 | 检查焊接温度曲线,确保符合推荐标准。 |
    | 使用中发现阻抗不符合预期 | 确认安装的正确性和环境条件是否符合要求。 |
    | 长时间使用后设备性能下降 | 定期进行系统检测和维护,确保稳定运行。 |

    7. 总结和推荐


    综上所述,Fair-Rite 的 MULTI-LAYER CHIP BEAD 在抑制 EMI 方面表现优异,且具备小体积、多种速度选择和高可靠性的特点。对于需要抑制传导 EMI 信号的应用场合,它是一款值得信赖的选择。建议在进行相关设计时优先考虑此款产品,以获得最佳的性能和长期稳定性。

2512066017Y1参数

参数
直流电阻(DCR) 200mΩ
额定电流 1A
阻抗@频率 -
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2512066017Y1厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。
