2512067007Y3

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 3A 70Ω@100MHz 40mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: UA-2512067007Y3
供应商: 海外现货
标准整包数: 3000

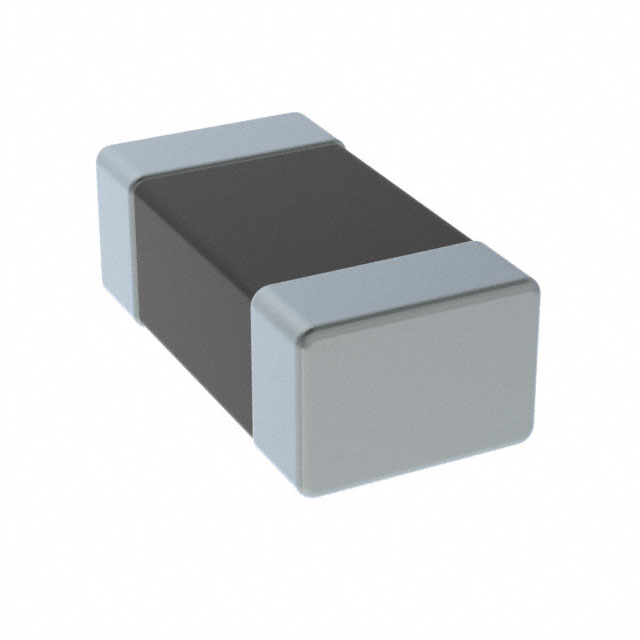

FAIR-RITE 磁珠 2512067007Y3

2512067007Y3概述


    产品简介


    Chip Beads(芯片磁珠)是Fair-Rite公司生产的一种多层片式磁珠,主要用于抑制传导性电磁干扰(EMI)。这些磁珠体积小巧,广泛应用于手机、计算机、笔记本电脑、寻呼机等多种设备中。其紧凑的封装尺寸适合自动化放置,能够实现电路板的密集装配。CHIP BEADS提供标准型、高性能和GHz信号速度等不同版本,以满足不同的应用需求。

    技术参数


    - 型号:2512067007Y3
    - 封装尺寸:1206(3216)
    - 重量:0.03克
    - 典型阻抗(Ω):
    - 50 MHz:53 Ω
    - 100 MHz:70 Ω(±25%波动)
    - 500 MHz:102 Ω
    - 1000 MHz:未指定(但通常高于102 Ω)
    - 最大直流电阻(DCR):0.04 Ω
    - 最大电流:3000 mA

    产品特点和优势


    Chip Beads(2512067007Y3) 的主要优势在于其小巧的封装和高阻抗值,能够在多种设备中有效地抑制电磁干扰。此外,它还具有出色的电流承载能力,最高可达3000 mA。产品的阻抗值经过严格测试,确保其在高频下的稳定性能,非常适合用于高频率应用场合。多层结构设计使得该产品在紧凑空间内仍能保持高效的性能表现,特别适用于对空间要求较高的便携式电子产品。

    应用案例和使用建议


    应用案例
    - 手机:有效抑制射频信号传输过程中的噪声,提高通话质量。
    - 计算机:在电源线和数据线上使用,减少内部电磁干扰,提升系统稳定性。
    - 笔记本电脑:抑制键盘和显示屏之间的干扰,增强用户体验。
    使用建议
    1. 选择合适的封装尺寸:根据实际应用需求选择正确的封装尺寸,确保良好的机械稳固性和电气性能。
    2. 遵循推荐焊接工艺:使用符合制造商推荐的焊接曲线,避免因不当焊接导致的产品损坏。
    3. 合理布局:尽量将磁珠靠近干扰源,以发挥最佳效果。同时,注意走线布局,避免长走线带来的额外干扰。

    兼容性和支持


    CHIP BEADS 可以方便地与多种设备兼容,如电路板设计软件中的IPC-7351标准推荐的焊盘图案,确保良好的电气接触。此外,供应商提供充足的配件选项,包括带状和散装包装,以适应不同的生产需求。供应商还提供了全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问:产品安装后出现异常噪音怎么办?
    - 答:检查焊接质量和磁珠安装位置是否正确,重新焊接并调整位置。
    2. 问:如何判断磁珠的阻抗值是否合格?
    - 答:通过专业测试仪器(如HP 4291A和HP 16192A)进行测试,确保阻抗值符合标准。
    3. 问:磁珠的最大电流限制是多少?
    - 答:最大电流为3000 mA,超过此值可能导致磁珠过热损坏。

    总结和推荐


    CHIP BEADS(2512067007Y3) 是一款集高效、高可靠性于一体的多层片式磁珠,其显著的优点在于小尺寸、高阻抗和出色的电流承载能力,特别适合于需要高度集成和强电磁干扰抑制的应用场景。无论是手机、计算机还是其他电子设备,CHIP BEADS都能提供可靠的电磁干扰抑制性能。总体来说,这款产品无论是在技术性能还是实际应用中都表现出色,因此强烈推荐给需要高性能电磁干扰抑制解决方案的用户。

2512067007Y3参数

参数
阻抗@频率 70Ω@100MHz
直流电阻(DCR) 40mΩ
额定电流 3A
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2512067007Y3厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2512067007Y3数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2512067007Y3 2512067007Y3数据手册

2512067007Y3封装设计

查看详情并下载
Symbol
Footprint
3D Model
